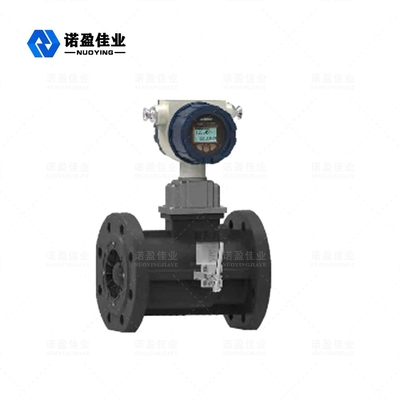

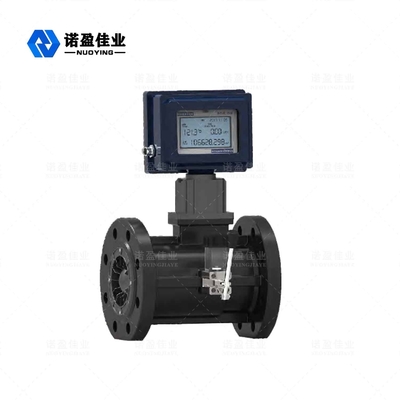

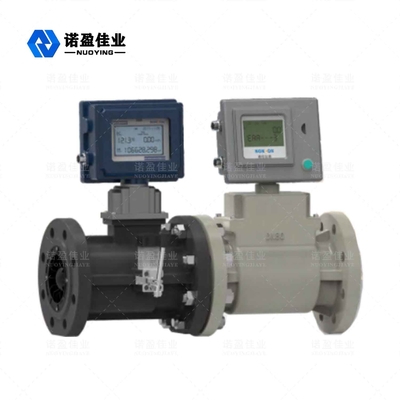

NY400Q series gas turbine flowmeter là một nhiệt độ, áp suất, cảm biến dòng chảy và thông minh dòng chảy totalizer phát triển bởi chính nó, đã hấp thụ công nghệ tiên tiến của dòng chảy Các công cụ trong nước và nước ngoài, và đã được tối ưu hóa và thiết kế. sản xuất các thiết bị đo chính xác khí cao độ chính xác, độ tin cậy cao, với hiệu suất đo áp suất thấp và áp suất cao, nhiều phương pháp đầu ra tín hiệu và

Độ nhạy thấp với các nhiễu loạn chất lỏng, được sử dụng rộng rãi trong khí tự nhiên, than thành khí, khí hóa lỏng,đo khí hydrocarbon nhẹ và các khí khác.

Sản phẩm này đã được phê duyệt bởi kiểm tra chất lượng sản phẩm chống nổ quốc gia bộ phận theo GB3836.2000 Thiết bị điện cho môi trường khí nổ

Phần1: Yêu cầu chung", GB3836.2-2000 "Các thiết bị điện cho môi trường khí nổ

Phần 2: chống cháy "d" và GB3836.4-2000 "Các thiết bị điện cho khí nổ Môi trường Phần 4: An toàn nội tại loại "i"" đã vượt qua kiểm tra tiêu chuẩn, và Các dấu hiệu chống nổ là ExdIIBT6 (loại chống cháy), ExiaIICT6 (loại an toàn nội tại). thích hợp cho các vị trí nguy hiểm của Khu vực 0 (chỉ an toàn về nội tại) 1 và 2 chứa chất nổ Các hỗn hợp khí của nhóm nhiệt độ IIA, IIB, IIC T1 ~ T4.

2. Đặc điểm

Ống xoắn ốc chất lượng cao, có dòng chảy ổn định cao hơn và khả năng chống ăn mòn Các vòng bi đặc biệt chất lượng cao nhập khẩu với tuổi thọ dài

Phòng đo được cách ly với buồng thông gió để đảm bảo an toàn của công cụ Nó có thể phát hiện nhiệt độ, áp suất và dòng chảy của khí được đo, và có thể tự động theo dõi và bù đắp dòng chảy, và hiển thị khối lượng khí tích lũy trong trạng thái tiêu chuẩn (Pb = 101,325KPa, Tb = 293,15K); các giá trị nhiệt độ và áp suất có thể được kiểm tra trong thời gian thực

Phạm vi dòng chảy rộng (Qmax/Qmin≥20:1), khả năng lặp lại tốt, độ chính xác cao (lên đến lớp 1.0), nhỏ

mất áp suất, dòng chảy ban đầu thấp, lên đến 0,6m3/h

Điều chỉnh không tuyến tính nhiều điểm của hệ số đồng hồ thông minh

Cảm biến áp suất và nhiệt độ tích hợp, hiệu suất an toàn cao, cấu trúc nhỏ gọn

ngoại hình đẹp

Các thiết bị có chức năng chống nổ và bảo vệ, dấu hiệu chống nổ là

ExdIIBT6, ExiaIICT6, và mức độ bảo vệ là IP65

Hệ thống hoạt động với mức tiêu thụ năng lượng thấp, một pin lithium 3.2V10AH có thể được sử dụng

liên tục trong hơn 3 năm

Các hệ số máy tính và tích lũy giá trị dòng chảy sẽ không bị mất trong mười năm sau khi điện

thất bại

3Nguyên tắc hoạt động

Khi chất lỏng chảy vào máy đo lưu lượng, nó được chỉnh sửa và tăng tốc dưới tác động của

Vì các cánh quạt của tua-bin hình thành một góc nhất định với

hướng dòng chảy chất lỏng, tua-bin tạo ra một mô-men xoắn quay tại thời điểm này.

mô-men xoắn ma sát và mô-men xoắn kháng chất lỏng, tua-bin bắt đầu quay.

vận tốc góc của vòng xoay của tua-bin là tỷ lệ thuận với lưu lượng lưu lượng chất lỏng.

nguyên tắc cảm ứng điện từ, một tín hiệu xung tỷ lệ với lưu lượng lưu lượng chất lỏng là

Dùng cảm biến từ tính từ, tín hiệu được khuếch đại, lọc và hình thành thành tính toán dòng chảy thông minh cùng với nhiệt độ và áp suất.

tín hiệu cảm biến Đơn vị vi xử lý của thiết bị thực hiện xử lý toán học, và

trực tiếp hiển thị dòng chảy khối lượng và tổng lượng khí trên màn hình LCD.
