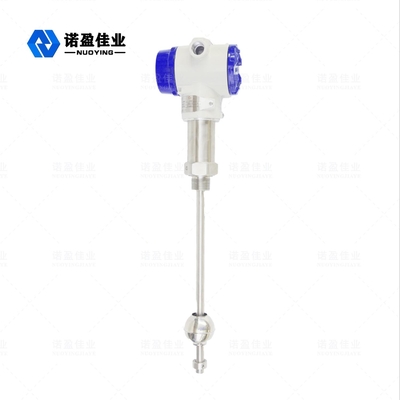

NYCZ500 Rod Type Magnetostrictive Level Gauge Liquid Water Level Sensor với độ chính xác cao

Cảm biến đo mức chất lỏng loại que từ tính kiểu Magnetostrictive độ chính xác cao NYCZ500

Cảm biến đo mức chất lỏng loại que từ tính kiểu Magnetostrictive NYCZ500Nguyên lý hoạt động

Sản phẩm chủ yếu bao gồm một que đo, một buồng điện tử và một phao không tiếp xúc được lắp trên que đo. Dây từ tính (dây sóng âm) được lắp đặt bên trong que đo. Que đo được làm bằng ống thép không gỉ không từ tính, giúp bảo vệ dây sóng âm rất tốt.

Khi đồng hồ đo mức từ tính hoạt động, bộ tạo xung trong buồng điện tử phát ra một xung khởi động. Khi xung khởi động này truyền trong dây sóng âm, nó tạo ra một từ trường quay di chuyển theo hướng của dây sóng âm. Khi từ trường này gặp từ trường vĩnh cửu trong phao, nó tạo ra hiệu ứng kéo giãn từ tính, làm cho dây sóng âm bị xoắn và tạo ra sóng cơ học với tốc độ không đổi. Sóng cơ học này lan truyền theo hai hướng. Sóng cơ học đến cuối que đo được bộ giảm chấn hấp thụ. Sóng cơ học truyền ngược trở lại buồng điện tử được cảm biến bởi cơ chế thu năng lượng lắp đặt trong buồng điện tử và chuyển đổi thành xung dòng điện tương ứng. Cơ chế thu năng lượng tính toán chênh lệch thời gian giữa hai xung để đo chính xác chiều cao của mức chất lỏng được đo.

Cảm biến đo mức chất lỏng loại que từ tính kiểu Magnetostrictive NYCZ500 Đặc điểm thiết kế

1. An toàn tốt: Đồng hồ đo mức từ tính có hiệu suất chống cháy nổ cao, an toàn nội tại, an toàn khi sử dụng, đặc biệt thích hợp để đo các vật liệu hóa học và chất lỏng dễ cháy. Không cần mở nắp bồn khi đo, tránh sự không an toàn của việc đo thủ công.

2. Đồng hồ đo mức từ tính dễ lắp đặt và bảo trì đơn giản: Đồng hồ đo mức từ tính thường được lắp đặt thông qua lỗ hiện có ở đỉnh bồn, đặc biệt thích hợp để lắp đặt cho các bồn chứa ngầm và các bồn đang hoạt động, và không ảnh hưởng đến sản xuất bình thường trong quá trình lắp đặt.

Cảm biến đo mức chất lỏng loại que từ tính kiểu Magnetostrictive NYCZ500Thông số kỹ thuật

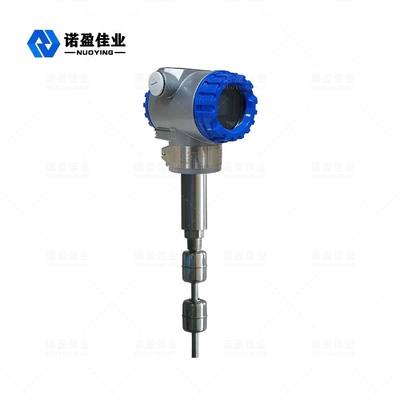

Cảm biến đo mức chất lỏng loại que từ tính kiểu Magnetostrictive NYCZ500 Hình ảnh liên quan
