| Tên thương hiệu: | NUOYING |
| Số mẫu: | NYCZ500 |
| MOQ: | 1 phần trăm |
| giá bán: | $558~$1200/pc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
NYCZ500 Magnetostrictive Level Gauge cho đo lường giao diện chất lỏng với độ tin cậy cao
Máy đo mức độ Magnetostrictive NYCZ500Nguyên tắc hoạt động
Sản phẩm chủ yếu bao gồm một thanh đo, một buồng điện tử và một quả bóng nổi không tiếp xúc được gắn trên thanh đo.Sợi dây magnetostrictive (sợi dẫn sóng) được lắp đặt trong thanh đoĐường đo được làm bằng ống thép không gỉ không từ tính, bảo vệ dây dẫn sóng rất tốt.
Khi máy đo nồng độ chất lỏng magnetostrictive đang hoạt động, máy phát xung trong buồng điện tử phát ra xung khởi động.nó tạo ra một từ trường quay di chuyển theo hướng dây dẫn sóngKhi từ trường này đáp ứng với từ trường vĩnh cửu trong quả bóng nổi, nó tạo ra một hiệu ứng kéo dài từ lực.làm cho dây dẫn sóng xoắn và tạo ra một sóng cơ học tốc độ liên tục. Sóng cơ học này lan truyền theo hai hướng. Sóng cơ học đạt đến đầu thanh đo được hấp thụ bởi bộ đệm.Sóng cơ học được truyền trở lại buồng điện tử được cảm nhận bởi cơ chế thu năng lượng được cài đặt trong buồng điện tử và chuyển đổi thành xung điện tương ứngCơ chế nhận năng lượng tính toán sự khác biệt thời gian giữa hai xung để đo chính xác chiều cao của mức độ chất lỏng đo.
Máy đo mức độ Magnetostrictive NYCZ500 Tính năng thiết kế
1. Ứng dụng rộng rãi: một loạt các hình thức thăm dò, một loạt các hình thức kết nối quy trình, một loạt các vật liệu sản xuất, có thể được thiết kế tùy chỉnh;
2Độ tin cậy: Vì đồng hồ đo mức độ magnetostrictive áp dụng nguyên tắc dẫn sóng, không có bộ phận chuyển động cơ học, do đó không có ma sát, không mài mòn.Toàn bộ bộ chuyển đổi được bao bọc trong một ống thép không gỉ, và phương tiện đo không tiếp xúc, hoạt động cảm biến đáng tin cậy, tuổi thọ dài.
3Độ chính xác cao: Vì đồng hồ đo mức độ magnetostrictive hoạt động với xung dẫn sóng, sự dịch chuyển được đo được bằng cách đo thời gian của xung bắt đầu và xung kết thúc,vì vậy độ chính xác đo là cao và độ phân giải là tốt hơn 0.01%FS, khó đạt được độ chính xác với các cảm biến khác.
Máy đo mức độ Magnetostrictive NYCZ500Các thông số kỹ thuật
| Mô hình | NYCZ500 |
| Ứng dụng điển hình | đo nồng độ chất lỏng, đo giao diện chất lỏng |
| Hình dạng ăng-ten | Loại thanh |
| Vật liệu ăng-ten | 304, 316L (không cần thiết) |
| Phạm vi đo | 0️5m |
| Độ chính xác đo | ±0,5mm |
| góc đo | 10° |
| Nguồn cung cấp điện | 24VDC (2 dây, 4 dây), 220VAC |
| Nhiệt độ quá trình | -40 ̊+200°C |
| Áp lực quá trình | -0,1 ~ 10,0MPa |
| Kết nối quy trình | Sợi, sợi vít, nắp (không cần thiết) |
| Khả năng phát tín hiệu | 4...20mA/HART/RS485/Modbus |
| Lưu lượng điện | 4...20mA |
| Đặc điểm tải | Chống tải tối đa 600Ω cho dòng điện đầu ra; kháng tải tối đa 2mA cho điện áp đầu ra |
| Thời gian phản ứng | 0.2-5ms |
| Mức độ bảo vệ | IP65, IP67, IP68 (không cần thiết) |
| Thể loại chống nổ | ExiaIICT6 Ga; ExiaIICT6 Gb |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.

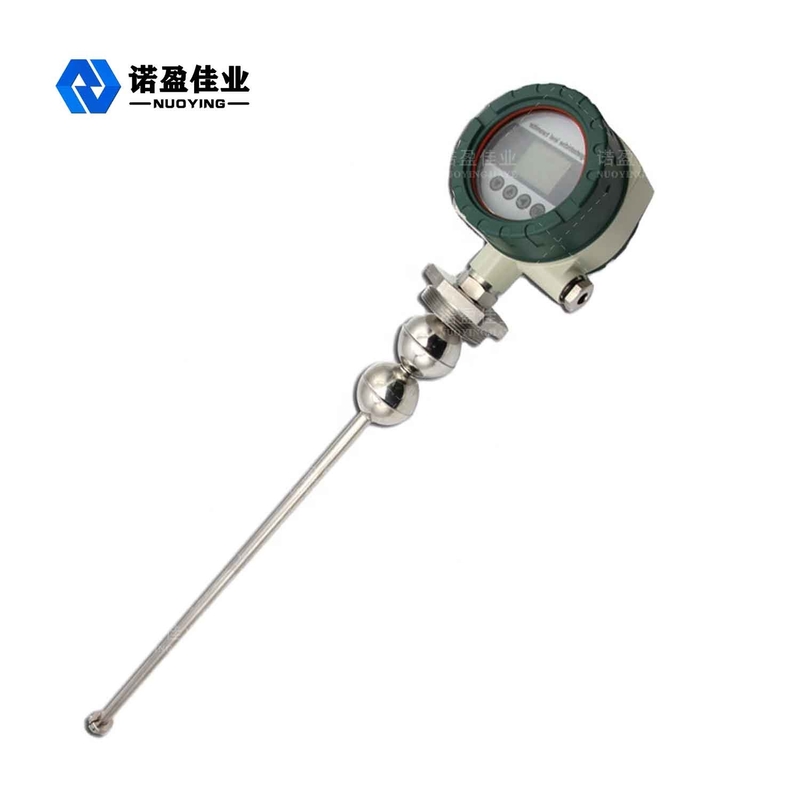

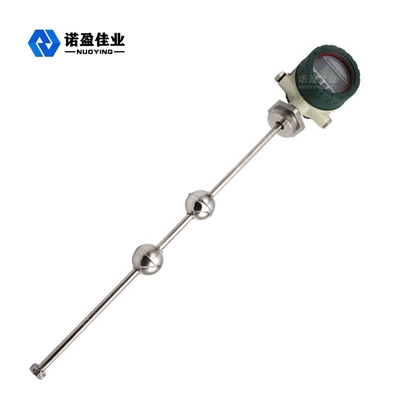

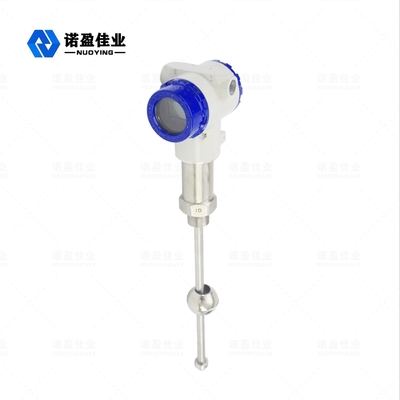

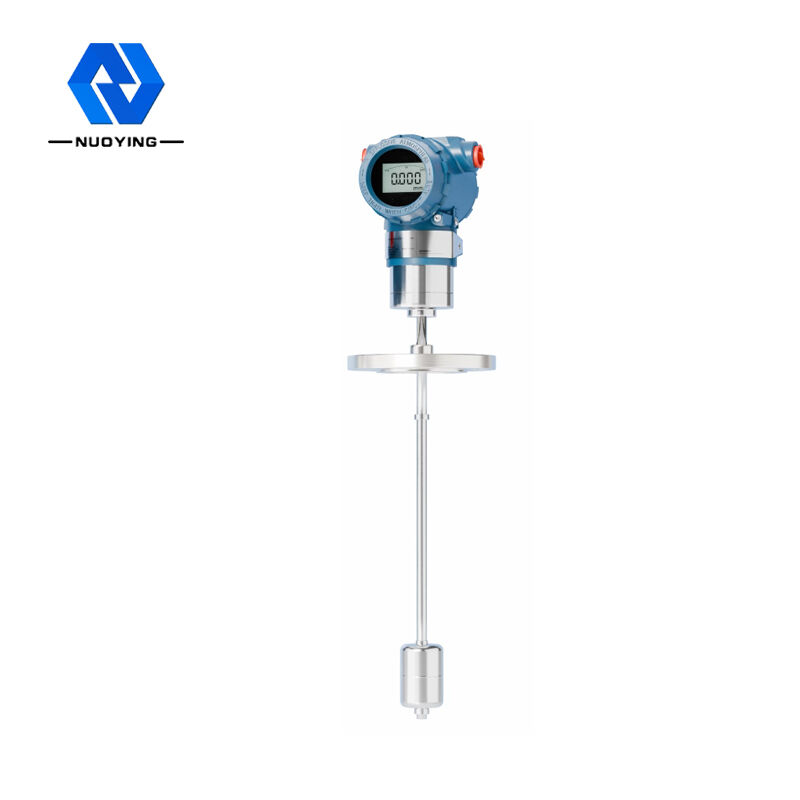

Máy đo mức độ Magnetostrictive NYCZ500 Hình ảnh liên quan
