NYCZ500 Tiêu chuẩn đo nồng độ từ tính để đo nồng độ chất lỏng với Chứng chỉ CE và độ chính xác ± 0,5mm

Cảm biến đo mức từ tính kiểu que NYCZ500 có chứng nhận CE & độ chính xác ±0.5mm

Cảm biến đo mức từ tính kiểu que NYCZ500Nguyên lý hoạt động

Sản phẩm chủ yếu bao gồm một thanh đo, một buồng điện tử và một phao không tiếp xúc được lắp trên thanh đo. Dây từ tính (dây sóng) được lắp đặt bên trong thanh đo. Thanh đo được làm bằng ống thép không gỉ không từ tính, giúp bảo vệ dây sóng rất tốt.

Khi cảm biến đo mức từ tính hoạt động, bộ tạo xung trong buồng điện tử sẽ phát ra một xung khởi động. Khi xung khởi động này truyền trong dây sóng, nó tạo ra một từ trường quay di chuyển theo hướng của dây sóng. Khi từ trường này gặp từ trường vĩnh cửu trong phao, nó tạo ra hiệu ứng kéo giãn từ tính, làm cho dây sóng bị xoắn và tạo ra sóng cơ học với tốc độ không đổi. Sóng cơ học này lan truyền theo hai hướng. Sóng cơ học đến cuối thanh đo được bộ giảm chấn hấp thụ. Sóng cơ học truyền ngược trở lại buồng điện tử được cảm biến bởi cơ chế thu năng lượng lắp đặt trong buồng điện tử và chuyển đổi thành xung dòng tương ứng. Cơ chế thu năng lượng tính toán sự chênh lệch thời gian giữa hai xung để đo chính xác chiều cao của mức chất lỏng được đo.

Cảm biến đo mức từ tính kiểu que NYCZ500 Đặc điểm thiết kế

1. Khả năng ứng dụng rộng rãi: nhiều dạng đầu dò, nhiều dạng kết nối quy trình, nhiều loại vật liệu sản xuất, có thể tùy chỉnh thiết kế;

2. Độ tin cậy: Vì cảm biến đo mức từ tính áp dụng nguyên lý sóng dẫn, không có bộ phận chuyển động cơ học, nên không có ma sát, không bị mài mòn. Toàn bộ bộ chuyển đổi được bọc kín trong ống thép không gỉ, và môi chất đo không tiếp xúc, cảm biến hoạt động đáng tin cậy, tuổi thọ cao.

3. Độ chính xác cao: Vì cảm biến đo mức từ tính hoạt động bằng xung sóng dẫn, độ dịch chuyển đo được xác định bằng cách đo thời gian của xung khởi động và xung kết thúc, do đó độ chính xác đo lường cao và độ phân giải tốt hơn 0.01%FS, khó đạt được độ chính xác với các cảm biến khác.

4. An toàn tốt: Cảm biến đo mức từ tính có hiệu suất chống cháy nổ cao, an toàn nội tại, an toàn khi sử dụng, đặc biệt thích hợp để đo các vật liệu hóa học và chất lỏng dễ cháy. Không cần mở nắp bồn khi đo, tránh được sự không an toàn của việc đo thủ công.

5. Cảm biến đo mức từ tính dễ lắp đặt và bảo trì đơn giản: Cảm biến đo mức từ tính thường được lắp đặt thông qua lỗ mở hiện có ở đỉnh bồn, đặc biệt thích hợp cho việc lắp đặt các bồn chứa ngầm và các bồn đang hoạt động, và không ảnh hưởng đến sản xuất bình thường trong quá trình lắp đặt.

Cảm biến đo mức từ tính kiểu que NYCZ500 Lĩnh vực ứng dụng

1. Đo lường và kiểm soát mức trong lĩnh vực công nghiệp

2. Đo lường và kiểm soát mức bồn chứa

3. Kiểm soát mức chất lỏng trong quy trình hóa học

4. Kiểm soát mức chất lỏng của bồn dược phẩm

5. Kiểm soát bồn thực phẩm và đồ uống

6. Giám sát mức nước đập

7. Xử lý nước uống và nước thải

8. Đo lường và kiểm soát giao diện dầu-nước

9. Hệ thống quản lý đo lường trạm xăng

10. Đo lường và kiểm soát mức chất lỏng khác

Cảm biến đo mức từ tính kiểu que NYCZ500Thông số kỹ thuật

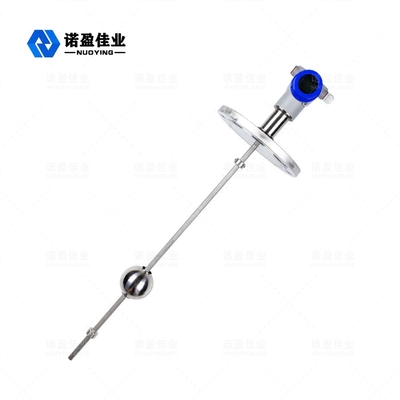

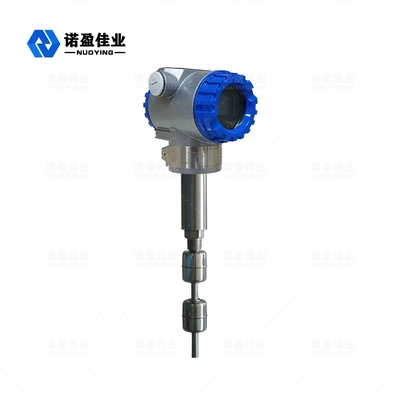

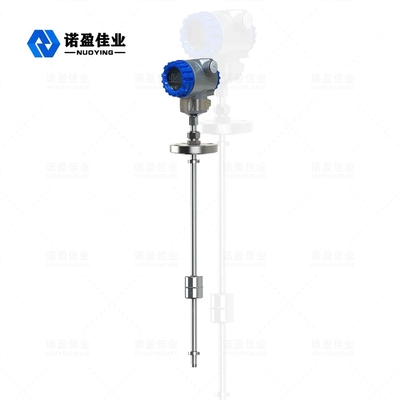

Cảm biến đo mức từ tính kiểu que NYCZ500 Hình ảnh liên quan
