Nhà sản xuất cảm biến nhiệt độ cao NYRD705 Loại thanh dẫn đường sóng Radar Level Transmitter cho chất lỏng với đầu ra RS485

Nhà sản xuất cảm biến nhiệt độ cao NYRD705 Loại thanh dẫn đường sóng Radar Level Transmitter cho chất lỏng với đầu ra RS485

NYRD705 Loại thanh dẫn sóng radar nguyên tắc hoạt động của máy phát sóng

Nhập:
Radar sóng hướng dẫn là một dụng cụ đo dựa trên nguyên tắc du hành thời gian.và thời gian hoạt động có thể được chuyển đổi thành tín hiệu mức thông qua các thành phần điện tử. Máy thăm dò phát ra xung tần số cao và lan truyền dọc theo các dây cáp hoặc thanh thăm dò.chúng được phản xạ trở lại và nhận được bởi máy thu trong công cụ, và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức độ.

Tín hiệu xung được phản xạ được truyền đến mạch điện tử của thiết bị dọc theo đầu dò cáp hoặc thanh.Các vi xử lý xử lý tín hiệu và nhận ra tiếng vang được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Việc xác định tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung. Khoảng cách D từ bề mặt vật liệu tỷ lệ thuận với thời gian đi T của xung:D=C×T/2 (nơi C là tốc độ ánh sáng)Vì khoảng cách E của thùng rỗng được biết, mức là: L=E-D

Lượng sản xuất:
Bằng cách nhập chiều cao bể trống E ((= không), chiều cao bể đầy đủ F ((= phạm vi đầy đủ) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ để môi trường đo,tương ứng với đầu ra 4-20mA.

NYRD705 Radar Level Transmitter loại thanh dẫn sóng Tính năng thiết kế

◎ Cđo ontact với độ chính xác cao cho kết quả chính xác hơn

◎ Nbị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình, dính, vv

◎ Phù hợp với các điều kiện làm việc và ứng dụng phức tạp khác nhau, chẳng hạn như nhiệt độ cao, áp suất cao,truyền thông củahằng số điện môi thấp, v.v.

◎ Có thể được cài đặt trong các thùng chứa kim loại và phi kim loại khác nhau, mà không gây hại cho cơ thể con người và môi trường.

NYRD705 Radar Level Transmitter loại thanh dẫn sóngCác lĩnh vực ứng dụng

1Các nhà máy điện: Lưu trữ, bơm silo, chậu hơi nước, lưu trữ tro, bể dầu, vv

2Khu vực dầu: Các bể lưu trữ dầu thô, bể lưu trữ dầu tinh chế, bể lắng đọng, bể nước thải, bể bùn khoan, v.v.

3Hóa chất: Tháp chưng cất dầu thô, silo nguyên liệu thô, silo trung gian, bể phản ứng, bể amoniac, bể lưu trữ nhựa vv.

4. kim loại: các silo nguyên liệu thô, các silo vật liệu phụ trợ, bể đệm tế bào điện phân, v.v.

5Nguồn nước: Kênh đào, hồ chứa, tưới tiêu đất nông nghiệp, giám sát mực nước sông, cảnh báo lũ lụt đột ngột, lũ lụt đô thị, v.v.

NYRD705Loại thanhMáy phát sóng dẫn đường sóng radarCác thông số kỹ thuật

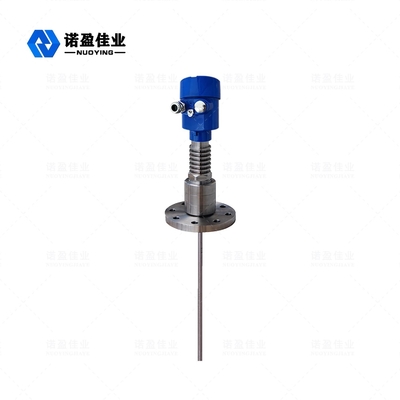

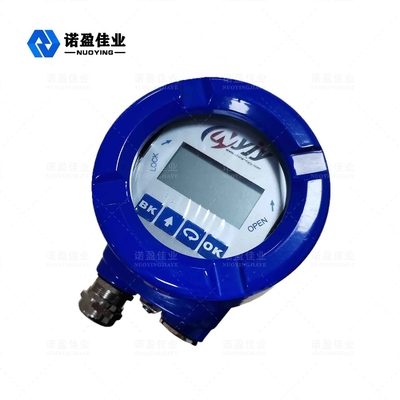

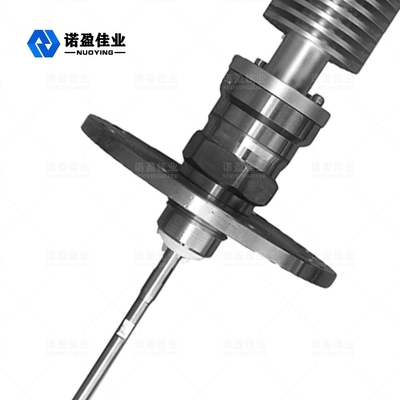

NYRD705Loại thanhMáy phát sóng dẫn đường sóng radarHình ảnh liên quan
