| Tên thương hiệu: | NUOYING |
| Số mẫu: | NYRD701 |
| MOQ: | 1 phần trăm |
| giá bán: | $310~$375/pc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
Cảm biến cấp độ radar sóng hướng dẫn công nghiệp với đầu ra 4-20mA RS485 Cáp PTFE
Cảm biến mức sóng dẫn đường công nghiệpNguyên tắc hoạt động
Các xung sóng vi sóng tần số cao được gửi bởi radar sóng hướng dẫn lan truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép).một sự thay đổi đột ngột trong hằng số dielectric gây phản xạKhoảng thời gian giữa xung được truyền và xung được phản xạ tỷ lệ thuận với khoảng cách của môi trường đo.
Nhập:
Radar sóng hướng dẫn là một dụng cụ đo dựa trên nguyên tắc du hành thời gian.và thời gian hoạt động có thể được chuyển đổi thành tín hiệu mức thông qua các thành phần điện tử. Máy thăm dò phát ra xung tần số cao và lan truyền dọc theo các dây cáp hoặc thanh thăm dò.chúng được phản xạ trở lại và nhận được bởi máy thu trong công cụ, và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức độ.
Tín hiệu xung được phản xạ được truyền đến mạch điện tử của thiết bị dọc theo đầu dò cáp hoặc thanh.Các vi xử lý xử lý tín hiệu và nhận ra tiếng vang được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Việc xác định tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung. Khoảng cách D từ bề mặt vật liệu tỷ lệ thuận với thời gian đi T của xung:D=C×T/2 (nơi C là tốc độ ánh sáng)Vì khoảng cách E của thùng rỗng được biết, mức là: L=E-D
Lượng sản xuất:
Bằng cách nhập chiều cao bể trống E ((= không), chiều cao bể đầy đủ F ((= phạm vi đầy đủ) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ để môi trường đo,tương ứng với đầu ra 4-20mA.
Cảm biến mức sóng dẫn đường công nghiệp Tính năng thiết kế
◎ Cđo ontact với độ chính xác cao cho kết quả chính xác hơn
◎ Nbị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình, dính, vv
◎ Thích hợp cho các điều kiện làm việc và ứng dụng phức tạp khác nhau, chẳng hạn như nhiệt độ cao, áp suất cao,truyền thông củahằng số điện môi thấp, v.v.
◎ Có thể được cài đặt trong các thùng chứa kim loại và phi kim loại khác nhau, mà không gây hại cho cơ thể con người và môi trường.
Cảm biến mức sóng dẫn đường công nghiệp Các thông số kỹ thuật
| Mô hình sản phẩm | NYRD701 |
| Ứng dụng điển hình |
Các chất lỏng ăn mòn cao |
| Vật liệu ăng ten | 304 |
| Loại ăng ten | Ống ăng-ten cáp mềm |
| Phạm vi đo | 30m |
| Độ chính xác đo | ±1mm |
| Nguồn cung cấp điện | 24VDC (hai dây, bốn dây) |
| Nhiệt độ trung bình | -40~+130°C, -40~+250°C |
| Kết nối quy trình | Sợi, sợi vòm (không cần thiết) |
| Áp lực quá trình | -0,1 ~ 4,0MPa |
| Lớp bảo vệ | IP67 |
| Thể loại chống nổ | Exia II CT6 (không cần thiết) |
| Khả năng phát tín hiệu | 4...20mA/HART/RS485/Modbus... |
| Giao diện điện | M20*1.5, 1⁄2 ′′NPT |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.

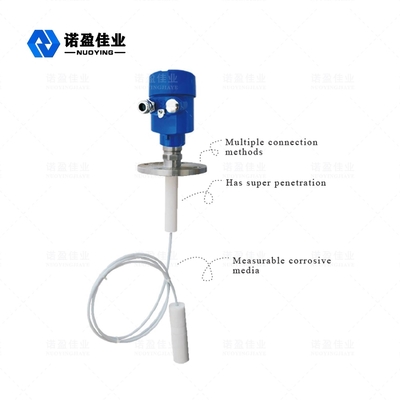

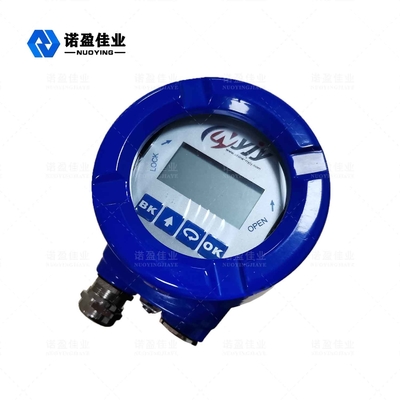

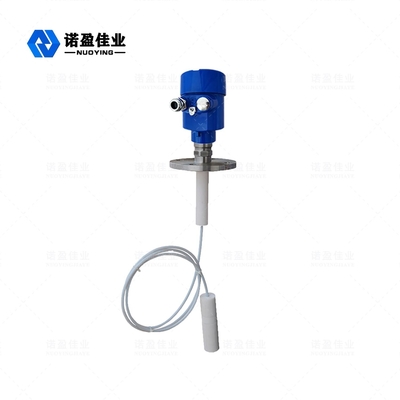

Cảm biến mức sóng dẫn đường công nghiệpHình ảnh liên quan
