| Tên thương hiệu: | NUOYING |
| Số mẫu: | NYRD701 |
| MOQ: | 1 phần trăm |
| giá bán: | $320~$385/pc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
Contact Guided Wave Radar Level Meter 30m Range cho chất lỏng ăn mòn cao với ăng-ten PTFE
Máy đo độ cao sóng dẫn đườngNguyên tắc hoạt động
Nhập:
Radar sóng hướng dẫn là một dụng cụ đo dựa trên nguyên tắc du hành thời gian.và thời gian hoạt động có thể được chuyển đổi thành tín hiệu mức thông qua các thành phần điện tử. Máy thăm dò phát ra xung tần số cao và lan truyền dọc theo các dây cáp hoặc thanh thăm dò.chúng được phản xạ trở lại và nhận được bởi máy thu trong công cụ, và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức độ.
Tín hiệu xung được phản xạ được truyền đến mạch điện tử của thiết bị dọc theo đầu dò cáp hoặc thanh.Các vi xử lý xử lý tín hiệu và nhận ra tiếng vang được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Việc xác định tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung. Khoảng cách D từ bề mặt vật liệu tỷ lệ thuận với thời gian đi T của xung:D=C×T/2 (nơi C là tốc độ ánh sáng)Vì khoảng cách E của thùng rỗng được biết, mức là: L=E-D
Lượng sản xuất:
Bằng cách nhập chiều cao bể trống E ((= không), chiều cao bể đầy đủ F ((= phạm vi đầy đủ) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ để môi trường đo,tương ứng với đầu ra 4-20mA.
Máy đo độ cao sóng dẫn đường Tính năng thiết kế
Máy phát sóng dẫn đường sóng radar áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý âm vang Echo Discovery độc đáo.Việc đo tiếp xúc có độ chính xác cao và đo chính xác hơnĐồng thời, dẫn sóng radar chống dính, không bị ảnh hưởng bởi nhiệt độ trung bình, dính và môi trường bên ngoài khác.
Máy truyền sóng dẫn đường 70X phù hợp với các điều kiện làm việc và ứng dụng phức tạp khác nhau, chẳng hạn như nhiệt độ cao, áp suất cao và hằng số điện môi nhỏ, vv.
Chế độ hoạt động xung, công suất phát thải thấp, có thể được lắp đặt trong nhiều loại thùng kim loại và phi kim loại, mà không gây hại cho cơ thể con người và môi trường.
Contact dẫn sóngMáy đo mức độ radar Các thông số kỹ thuật
| Mô hình sản phẩm | NYRD701 |
| Ứng dụng điển hình |
Các chất lỏng ăn mòn cao |
| Vật liệu ăng ten | 304 |
| Loại ăng ten | Ống ăng-ten cáp mềm |
| Phạm vi đo | 30m |
| Độ chính xác đo | ±1mm |
| Nguồn cung cấp điện | 24VDC (hai dây, bốn dây) |
| Nhiệt độ trung bình | -40~+130°C, -40~+250°C |
| Kết nối quy trình | Sợi, sợi vòm (không cần thiết) |
| Áp lực quá trình | -0,1 ~ 4,0MPa |
| Lớp bảo vệ | IP67 |
| Thể loại chống nổ | Exia II CT6 (không cần thiết) |
| Khả năng phát tín hiệu | 4...20mA/HART/RS485/Modbus... |
| Giao diện điện | M20*1.5, 1⁄2 ′′NPT |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.

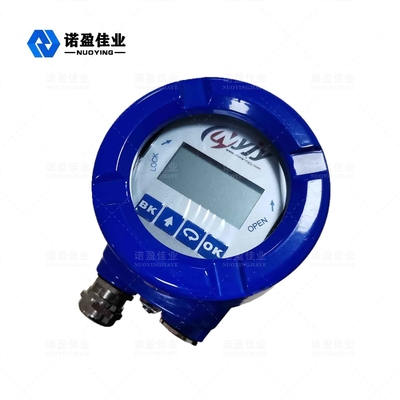

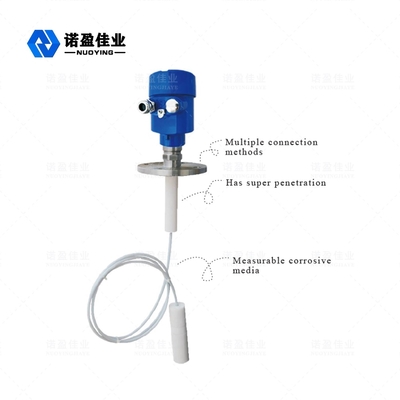

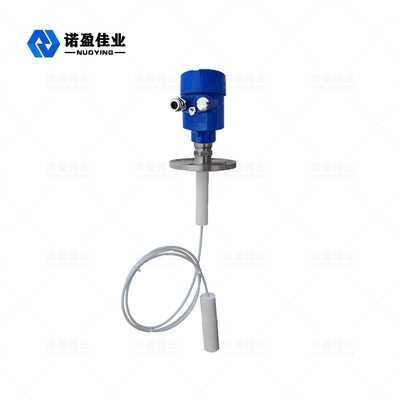

Contact dẫn sóngMáy đo mức độ radarHình ảnh liên quan
