Thông tin chi tiết sản phẩm:
|
| Chất liệu ăng ten: | 304, 316 | Ứng dụng tiêu biểu: | đo lường chất lỏng, giao diện |
|---|---|---|---|
| Giao diện áp suất quy trình: | -0,1～10,0MPa | Độ chính xác nhiệt độ: | -40 ～ + 200 ℃ |
| Các mẫu sản phẩm: | NYCZ500 | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus |
| Loại ăng ten: | loại cáp, loại cực | Dải đo: | 0-50 ~ 5000mm (loại cáp: 25m) |

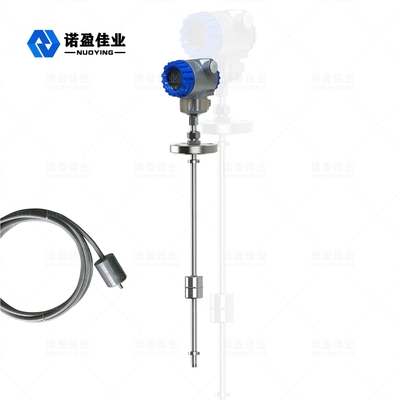

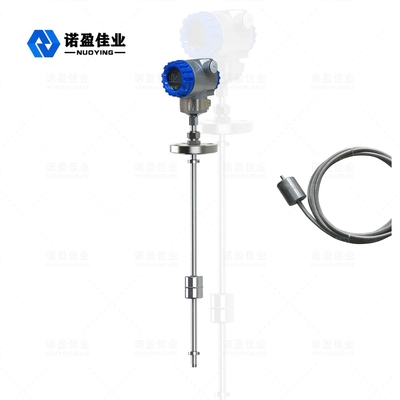

Máy đo mức chất lỏng từ giảo an toàn và chính xác cao NYCZ500
Máy đo mức chất lỏng từ giảo NYCZ500 Nguyên tắc làm việc

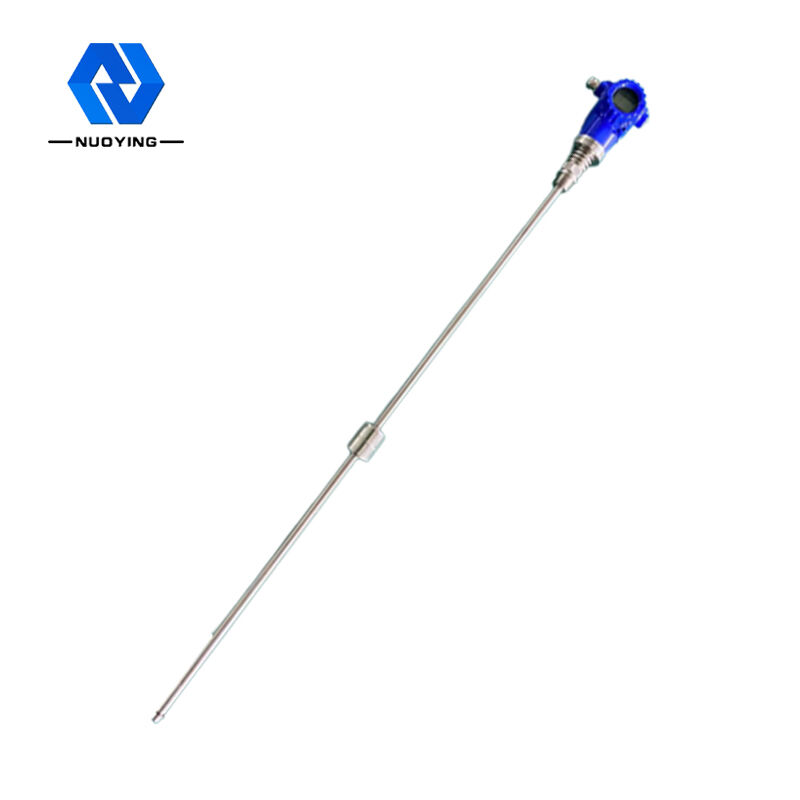

Nguyên lý làm việc của máy đo mức chất lỏng từ giảo được thể hiện trong hình.Sản phẩm chủ yếu bao gồm một thanh đo, một buồng điện tử và một quả cầu nổi không tiếp xúc trên thanh đo.Dây từ giảo (dây dẫn sóng) được lắp vào que đo.Que đo được làm bằng ống thép không gỉ không nhiễm từ giúp bảo vệ dây dẫn sóng rất tốt.
Khi máy đo mức chất lỏng từ giảo đang hoạt động, bộ tạo xung trong buồng điện tử sẽ phát xung khởi động.Khi xung khởi động này được truyền trong dây dẫn sóng, nó sẽ tạo ra một từ trường quay chuyển động theo hướng của dây dẫn sóng.Khi từ trường này gặp từ trường vĩnh cửu trong quả bóng phao, nó sẽ tạo ra hiệu ứng kéo giãn từ giảo, khiến dây dẫn sóng bị xoắn và tạo ra sóng cơ học có tốc độ không đổi.Sóng cơ học này lan truyền theo hai hướng.Sóng cơ đến đầu que đo được hấp thụ bởi bộ giảm chấn.Sóng cơ học truyền trở lại buồng điện tử được cảm nhận bởi cơ chế thu năng lượng được lắp đặt trong buồng điện tử và chuyển đổi thành xung dòng điện tương ứng.Cơ chế thu năng lượng tính toán chênh lệch thời gian giữa hai xung để đo chính xác chiều cao của mức chất lỏng được đo.
| Ứng dụng tiêu biểu | đo chất lỏng, giao diện |
| dòng sản phẩm | NYCZ500 |

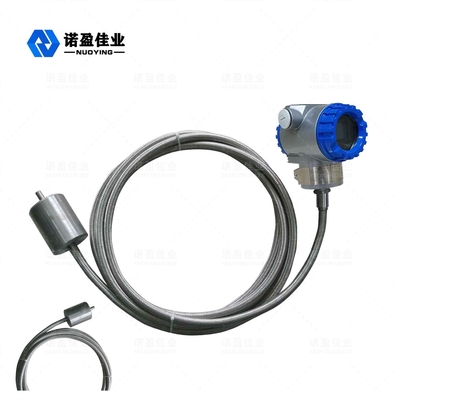

| Loại ăng ten | loại cáp, loại cực |
| Chất liệu anten | 304,316 |
| Dải đo | 0-50~5000mm (loại cáp: 25m) |
| Đo lường độ chính xác | ±0,5mm |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4...20mA/HART/RS485/Modbus... |
| Công việc hiện tại | 4...20mA |
| Đặc tính tải | Khi dòng đặc tính tải được xuất ra, điện trở tải tối đa là 600Ω;Trong quá trình xuất điện áp, điện trở tải tối đa là 2mA |
| Nhiệt độ quá trình | -40～+200℃ |
| Thời gian đáp ứng | 0,2~5 mili giây |
| áp lực quá trình | -0,1～10,0MPa |
| Kết nối quá trình | ren, giá đỡ, mặt bích (tùy chọn) |
| Nghị quyết | ±1mm |
| lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
|
Chống cháy nổ Lớp |
Exia II CT6 Ga, Exd II CT6 Gb (xem giấy chứng nhận để biết chi tiết) |
Lưu ý: Các sản phẩm có thể được tùy chỉnh và thiết kế theo yêu cầu cụ thể của người dùng!
Máy đo mức chất lỏng từ giảo NYCZ500Tính năng thiết kế
◎Khả năng ứng dụng rộng rãi hơn, với nhiều dạng thăm dò, nhiều dạng kết nối quy trình và nhiều nguyên liệu sản xuất, có thể tùy chỉnh;
◎ Độ tin cậy cao: do máy đo mức chất lỏng từ giảo sử dụng nguyên lý ống dẫn sóng nên không có bộ phận chuyển động cơ học nên không có ma sát và mài mòn.Toàn bộ bộ chuyển đổi được đặt trong một ống thép không gỉ, không tiếp xúc với môi trường đo.Cảm biến hoạt động đáng tin cậy và có tuổi thọ cao.
◎ Độ chính xác cao: do máy đo mức chất lỏng từ giảo hoạt động với xung ống dẫn sóng, nên độ dịch chuyển đo được được xác định bằng cách đo thời gian của xung bắt đầu và xung kết thúc trong quá trình làm việc, do đó độ chính xác của phép đo cao và độ phân giải tốt hơn 0,01% FS, đây là độ chính xác khó đạt được với các cảm biến khác.
◎ An toàn tốt: máy đo mức chất lỏng từ giảo có hiệu suất chống cháy nổ cao, về bản chất là an toàn và an toàn khi sử dụng, đặc biệt thích hợp để đo nguyên liệu hóa học và chất lỏng dễ cháy.Không cần mở nắp bể trong quá trình đo để tránh sự không an toàn khi đo thủ công.
◎Đồng hồ đo mức chất lỏng từ giảo dễ lắp đặt và bảo trì: Đồng hồ đo mức chất lỏng từ giảo thường được lắp đặt thông qua lỗ ống hiện có trên đỉnh bể, đặc biệt thích hợp cho việc lắp đặt bể chứa ngầm và bể chứa đã đi vào hoạt động, và có thể không ảnh hưởng đến sản xuất bình thường trong quá trình cài đặt.
