Thông tin chi tiết sản phẩm:
|
Giao diện áp suất quy trình: | -0,1 ~ 4,0Mpa | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus |
---|---|---|---|
Loại ăng ten: | Cáp mềm, thanh cứng | Ứng dụng tiêu biểu: | Chất lỏng, bụi, rắn |
Các mẫu sản phẩm: | NYSP-M22 | Chất liệu ăng ten: | PTFE, 304, 316 |
Độ chính xác nhiệt độ: | -40 ~ + 130 ℃ | Dải đo: | 3m,20m |

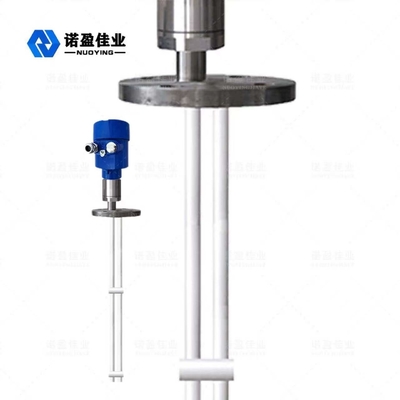

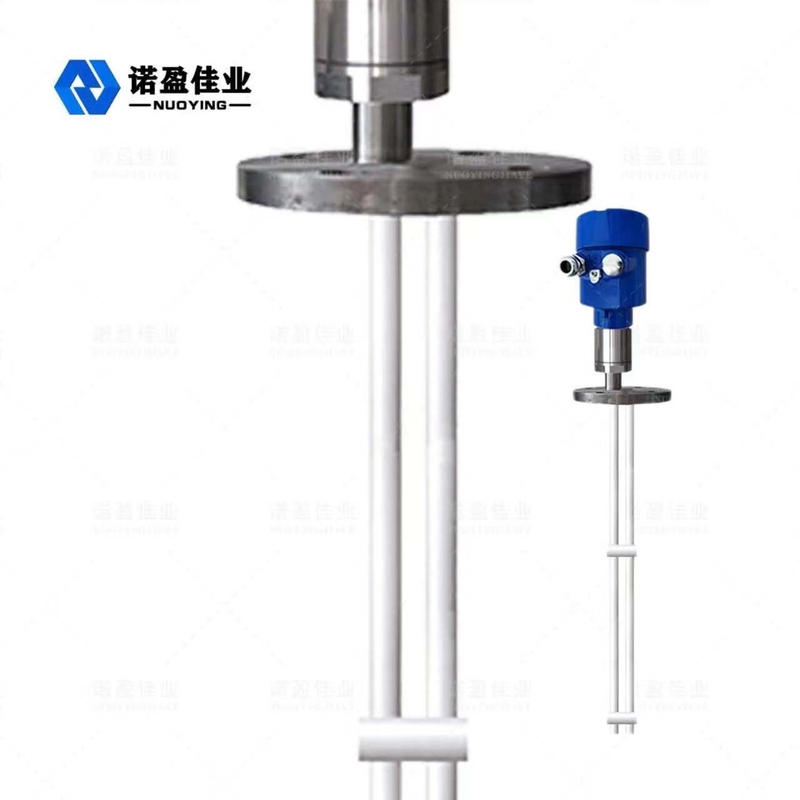

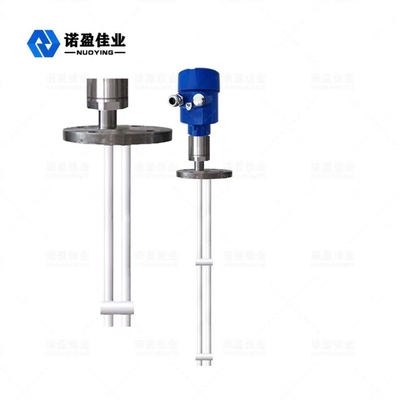

Máy đo mức ứng dụng phạm vi rộng độ nhạy cao RF NYSP-M22
NYSP-M22 Máy đo mức tiếp nhận RF Nguyên tắc làm việc
Máy đo mức chất lỏng tiếp nhận RF là một sản phẩm đo mức chất lỏng liên tục dựa trên nguyên tắc tiếp nhận RF.Sản phẩm có ưu điểm là độ ổn định cao, độ nhạy cao và phạm vi ứng dụng rộng rãi.So với đồng hồ đo mức chất lỏng điện dung truyền thống, thiết kế mô-đun có thể giúp việc thiết lập thiết bị trở nên đơn giản và thuận tiện.Sau khi cài đặt, nó có thể được sử dụng bình thường và không cần bảo trì suốt đời.Nó cho phép người dùng hiểu trực quan hoạt động của thiết bị và xử lý các sự cố kịp thời.Nó cũng an toàn và đáng tin cậy trong các dịp công nghiệp phức tạp.
Công nghệ đo độ dẫn tần số vô tuyến là công nghệ đo mức chất lỏng với những ưu điểm độc đáo.Mặc dù khái niệm này rất giống với công nghệ đo điện dung nói chung, nhưng công nghệ dẫn RF bổ sung thêm mạch bảo vệ truyền động và mạch ngắt cho thiết bị điện tử, do đó cho phép đo trở kháng và điện trở một cách độc lập.Định luật vật lý tính toán rằng trở kháng của bất kỳ hệ thống treo nào bằng với điện trở điện dung của bất kỳ hệ thống treo nào, do đó, ảnh hưởng của hệ thống treo có thể được đo bằng sự dịch pha của mạch dao động và bị loại khỏi tổng đầu ra.
Đầu dò của máy đo độ dẫn tần số vô tuyến được lắp đặt trong bể chứa và tín hiệu tần số vô tuyến gây ra bởi sự thay đổi điện thế được thu được thông qua đầu dò.Vỏ truyền động của đầu dò có thể ngăn dòng RF hình thành một vòng xuyên qua vật liệu lơ lửng, do đó đảm bảo độ chính xác của phép đo thiết bị.
Ứng dụng tiêu biểu |
Chất lỏng, bụi, rắn |
Mẫu mã sản phẩm |
NYSP-M22 |
Loại ăng ten | Cáp mềm, thanh cứng |
Chất liệu anten | PTFE, 304, 316 |
Dải đo | 0 ~ 20m (có thể đo hàng trăm mét cho giếng sâu, tùy chỉnh) |
Đo lường độ chính xác | 0,05% ~ 0,1% F.S |
Nguồn cấp | 24VDC |
Đầu ra tín hiệu | 4...20mA/HART/RS485/Modbus... |
Nhiệt độ quá trình | -40~+130℃ |
áp lực quá trình | -0,1~4,0MPa |
Kết nối quá trình | Ren, mặt bích (tùy chọn) |
Giao diện điện | M20 × 1.5, ½ "NPT |
lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết) |
Lưu ý: Các sản phẩm có thể được tùy chỉnh và thiết kế theo yêu cầu cụ thể của người dùng!
NYSP-M22 Tính năng thiết kế máy đo mức tiếp nhận RF
Thiết kế độc đáo của mạch che chắn điều khiển vật liệu chống treo có thể cải thiện hiệu suất của vật liệu chống treo.
Dãy công suất.13~35V một chiều
Nhiệt độ quy trình thăm dò thích ứng- 100 ℃ ~ 800 ℃
Không thể áp dụng phép đo mù cho phép đo ngang 12 cm hoặc thậm chí vài cm
Phạm vi đo tối đa có thể là vài trăm mét hoặc thậm chí vài trăm mét
Phép đo giao diện của vật liệu nhớt là lợi thế lớn nhất của thiết bị
Đầu ra ổn định và đáng tin cậy, chống lại bột mì, độ nhám, hơi nước, sự kết tinh và lắng đọng sáp
Không bảo dưỡng, các bộ phận không chuyển động, các bộ phận không mòn, vệ sinh, bảo dưỡng và chạy thử không thường xuyên
