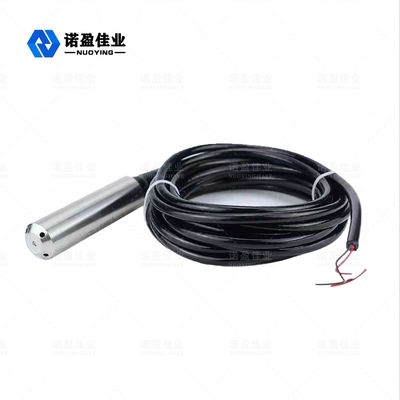

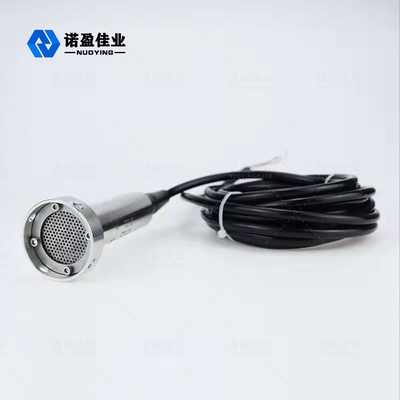

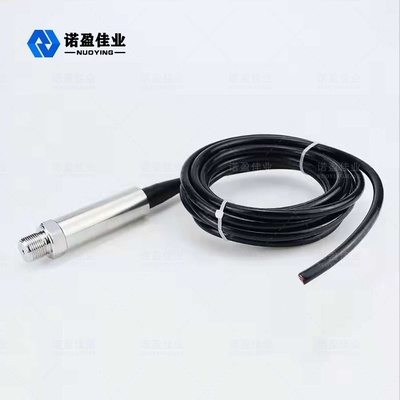

NH93420 Loại đầu vào Bộ chuyển đổi áp suất mực nước Màng chắn gốm HART

NH93420 Loại đầu vào Bộ chuyển đổi áp suất mực nước Màng chắn gốm HART

NH93420 Máy phát cảm biến mức chất lỏng Máy phát cảm biến áp suất

Máy phát mức chất lỏng sê-ri NH93420 là sự mở rộng và phát triển của công nghệ máy phát áp suất, theo nguyên tắc quan hệ tuyến tính giữa áp suất được tạo ra bởi trọng lượng riêng khác nhau của chất lỏng ở các độ cao khác nhau, để đạt được phép đo và truyền chính xác lượng nước, dầu và bột nhão, chiều cao chất lỏng, trọng lượng.

Máy phát mức chất lỏng NH93420Thông số kỹ thuật

※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!

Máy phát mức chất lỏng NH93420 Điều hành Nguyên tắc

Bộ truyền mức chất lỏng bao gồm một cáp dẫn khí đặc biệt được tích hợp trong ống mao dẫn, khớp nén và đầu dò.Đầu dò của máy đo mức được cấu tạo bằng lõi thép không gỉ với màng ngăn ở đáy và vỏ nhựa có lỗ.Đo mức chất lỏng thực chất là chênh lệch giữa áp suất thủy tĩnh trên đầu dò và áp suất khí quyển thực tế, sau đó cảm biến gốm (gắn với màng thép không gỉ) và linh kiện điện tử chuyển đổi chênh lệch áp suất thành tín hiệu đầu ra 4〜20mA .
Khi đặt bộ truyền mức chất lỏng thủy tĩnh vào một độ sâu nhất định của chất lỏng được đo, công thức áp suất của cảm biến như sau: PA= p・g・h+Po để có được công thức mức chất lỏng: h = PA- Po/ p *g.
Đồng thời, áp suất của chất lỏng được đưa vào buồng áp suất dương của cảm biến thông qua thép không gỉ dẫn khí, sau đó áp suất khí quyển trên bề mặt chất lỏng được kết nối với buồng áp suất âm của cảm biến, để chống lại Po, ở mặt sau của cảm biến và tạo áp suất đo được của cảm biến PA-Po= p・g・h.
Nếu khối lượng riêng của chất lỏng là đồng nhất thì chênh lệch áp suất tĩnh tỉ lệ với chiều cao của mực chất lỏng.

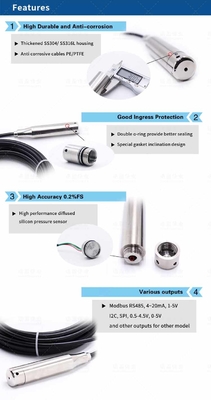

Máy phát mức chất lỏng NH93420 Tính năng thiết kế

• Cài đặt đơn giản, dễ sử dụng, khả năng thay thế mạnh mẽ.
• Thích hợp để đo mức chất lỏng và giao diện của môi trường chất lỏng trong bình chứa.Ngoài chỉ báo trường, cũng có thể được trang bị máy phát từ xa, công tắc báo động, chức năng phát hiện hoàn chỉnh.
• Chỉ báo mới lạ, đọc trực quan, bắt mắt, quan sát hướng của chỉ báo có thể thay đổi theo nhu cầu của người dùng.
• Phạm vi đo lớn, không bị giới hạn bởi chiều cao của bể chứa.
• Cơ chế chỉ báo được cách ly hoàn toàn với môi trường thử nghiệm, với hiệu suất bịt kín tốt, độ tin cậy cao và vận hành an toàn.
• Cấu trúc đơn giản, dễ lắp đặt, dễ bảo trì, chống ăn mòn, không cần nguồn điện, chống cháy nổ.
• Độ nhạy cảm biến chất lượng cao, tốc độ phản hồi nhanh, phản ánh chính xác lưu lượng hoặc mức chất lỏng tĩnh thay đổi tinh tế, độ chính xác đo cao.
• Với khả năng chống cháy nổ và cách ly an toàn nội tại, có thể được sử dụng ở nhiều nơi nguy hiểm khác nhau.
• Thiết kế chống chặn có thể thực hiện phép đo mức chất lỏng trong môi trường dán.
• Rất thuận tiện để đọc tại chỗ với ba loại đầu chỉ báo: tỷ lệ cân bằng 100%, đèn LED và màn hình LCD.
• Truyền tín hiệu hai dây 4-20mA DC, khả năng chống nhiễu mạnh, khoảng cách truyền dài.
• Điểm không duy nhất tốt, toàn dải, bù phi tuyến, để đảm bảo thiết bị trong phạm vi điều kiện hoạt động chính xác, ổn định lâu dài.
• Cảm biến áp suất cảm nhận trực tiếp áp suất mực chất lỏng, không bị ảnh hưởng bởi hiện tượng sủi bọt, lắng cặn.

​
