Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Chất lỏng hằng số điện môi thấp | Chất liệu ăng ten: | Thanh cứng thùng |
|---|---|---|---|
| Nguồn cấp: | 24 VDC | Nhiệt độ trung bình: | -40 ~ + 200 ℃ |
| Áp suất quy trình: | -0.1 ~ 8.0MPa | liên kết thủ tục: | Chủ đề, mặt bích (tùy chọn) |
| Các mức độ bảo vệ: | IP6 7 | phân loại chống cháy nổ: | ExiaIICT6 (tùy chọn) |
| Điểm nổi bật: | Máy phát mức RF thanh cứng dạng thùng,Máy phát chất lỏng RF không đổi điện môi thấp |
||

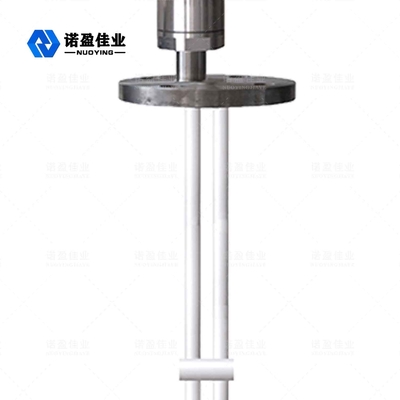

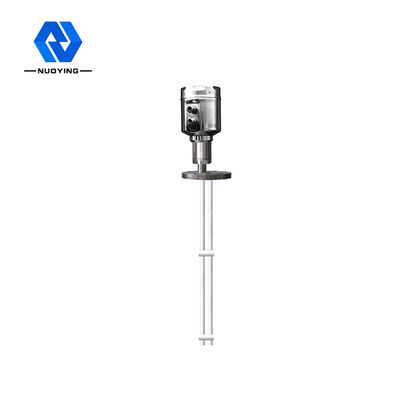

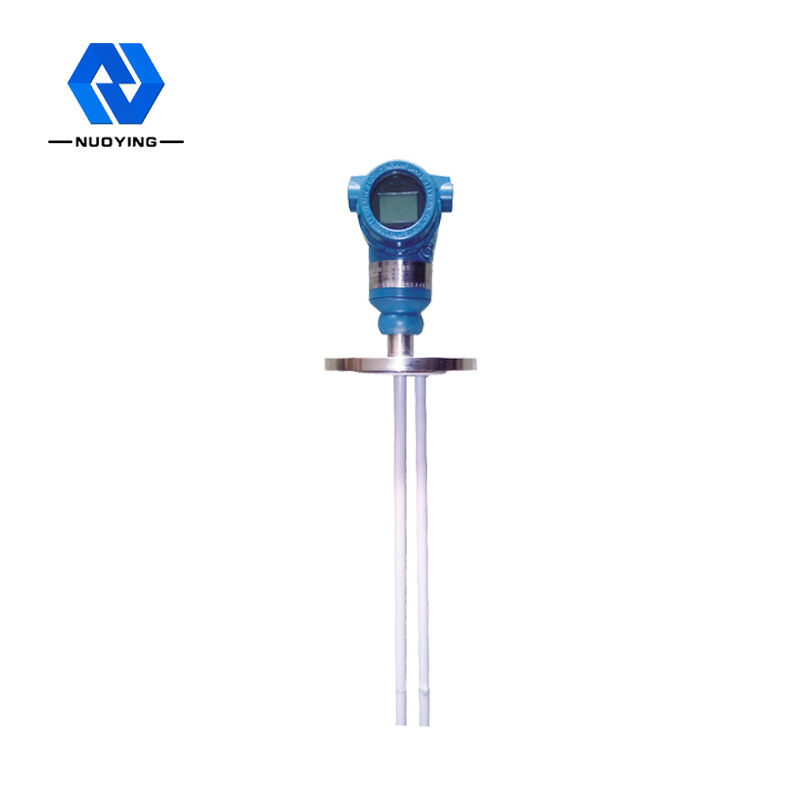

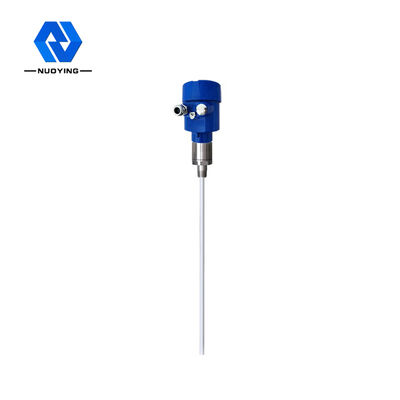

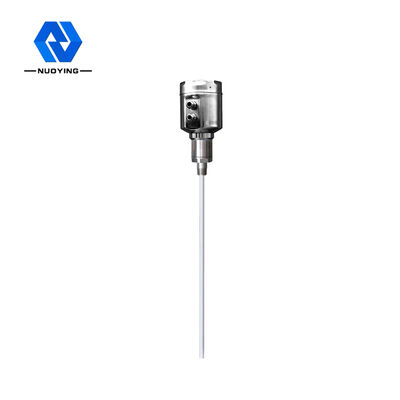

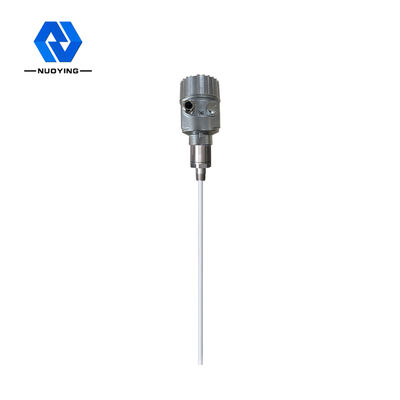

Máy phát mức truyền mức RF NYSP-M21 cho chất lỏng không đổi điện môi thấp
Nguyên lý làm việc của máy phát mức truyền mức RF NYSP-M21 cho chất lỏng không đổi điện môi thấp
Máy đo mức công nhận RF chủ yếu bao gồm một phần phát hiện và một phần truyền dẫn.Phần phát hiện bao gồm đầu dò, vỏ bảo vệ, v.v ...;, Bộ khuếch đại truyền động điều chế, liên kết giảm chấn bộ lọc, giới hạn điện áp và mạch chuyển đổi dòng điện áp, v.v ... Theo nguyên lý cầu, điện dung tăng do mực chất lỏng tăng lên làm cho cầu mất cân bằng.Đồng thời, điện áp đầu ra của bộ giải điều chế, tỷ lệ với độ không cân bằng của cầu, được lọc và khuếch đại, giảm âm đầu ra và chuyển đổi thành điện áp / dòng điện.Tín hiệu dòng 4-20mA tỷ lệ với mức.Cho dù đó là máy đo mức điện dung tần số vô tuyến hay máy đo mức thừa nhận tần số vô tuyến, nó có thể đo chính xác mức của môi trường, nhưng so với máy đo mức điện dung tần số vô tuyến thông thường, máy đo mức thừa nhận tần số vô tuyến phù hợp hơn để đo mức vật liệu, vì nó có thể Xử lý tốt ảnh hưởng của vật liệu treo đối với phép đo mức vật liệu.
Các tính năng thiết kếcủa NYSP-M21 Máy phát mức lưu lượng RF cho chất lỏng không đổi điện môi thấp
◎ chống treo: thiết kế mạch lá chắn lái xe độc đáo cải thiện khả năng chống treo
◎ phạm vi cung cấp điện: phạm vi làm việc cung cấp điện: 13 ~ 35vdc
◎ nhiệt độ quá trình thăm dò: - 100 ℃ ~ 800 ℃
◎ Không có phép đo vùng chết, có thể được áp dụng cho một loạt các trường hợp đo mức vật liệu lớn hơn mười cm hoặc thậm chí vài cm
◎ Phạm vi đo tối đa có thể lên tới hàng trăm mét, thậm chí hàng trăm mét
◎ Đo giao diện vật liệu nhớt là một lợi thế lớn của thiết bị này
◎ đầu ra ổn định và đáng tin cậy, chống tro bay, vật liệu rơi, hơi nước, kết tinh và sáp
◎ không chuyển động, không có bộ phận dễ mài mòn, không phải làm sạch, bảo trì và gỡ lỗi thường xuyên
Các thông số kỹ thuậtcủa NYSP-M21 Máy phát mức lưu lượng RF cho chất lỏng không đổi điện môi thấp
| Ứng dụng tiêu biểu | Chất lỏng (Ăn mòn, độ dẫn điện, hằng số điện môi thấp, khuấy, giao diện, khử nước điện, độ nhớt, giếng sâu, phạm vi cực lớn và các trường hợp khác) |
| Bụi (độ dẫn điện, bột cách điện, v.v.) | |
| Chất rắn (dẫn điện, cách điện, chất rắn cách nhiệt ở nhiệt độ cực cao, v.v.) | |
|
dòng sản phẩm
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Dạng ăng-ten
|
Cáp mềm, cáp mềm cách điện, cáp mềm không cách điện, thanh cứng, thanh cứng cách điện, thanh cứng cách điện ở hai đầu, thanh cứng hình trụ |
| Chất liệu ăng ten | PTFE, 304,316 |
| phạm vi đo lường | 3m, 20m (Giếng sâu có thể đo hàng trăm mét và có thể tùy chỉnh) |
| Bước sóng | 635-650mm |
| Độ chính xác đo lường | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC |
|
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus…. |
| Nhiệt độ quy trình | -40 ~ + 130 ℃, -100 ~ + 200 ℃, -40 ~ + 260 ℃, -50 ~ + 500 ℃ |
| Quy trình áp lực |
-0.1 ~ 1.6MPa, -0.1 ~ 4.0MPa, -0.1 ~ 6.3MPa |
| Kết nối quá trình | ren vít, mặt bích (có thể lựa chọn) |
| Giao diện điện | M20 * 1.5, ½ ″ NPT |
| mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
| Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
