Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng hoặc giao diện | Các mẫu sản phẩm: | NY-CZ500 |
---|---|---|---|
Dạng ăng-ten: | loại cáp hoặc thanh | Vật liệu dạng ăng-ten: | 304/316 |
Độ chính xác của phép đo: | ± 0,5 mm | Áp suất quy trình: | -0,1 ~ 10,0MPa |
Kết nối quá trình: | mặt bích , chủ đề | Lớp chống cháy nổ: | Exia II CT6 (tùy chọn) |
Điểm nổi bật: | Máy đo mức từ giảo chất lỏng 24VDC,Máy đo mức từ giả dạng ren,Máy phát mức từ giảo CZ500 |

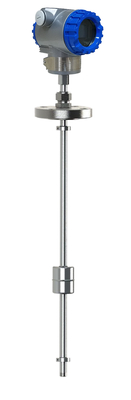

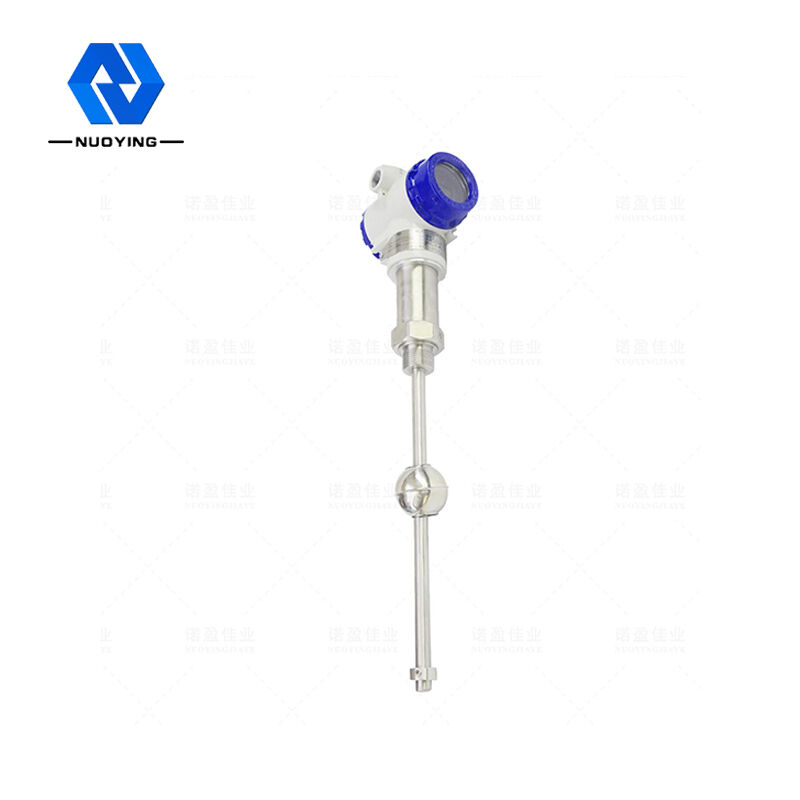

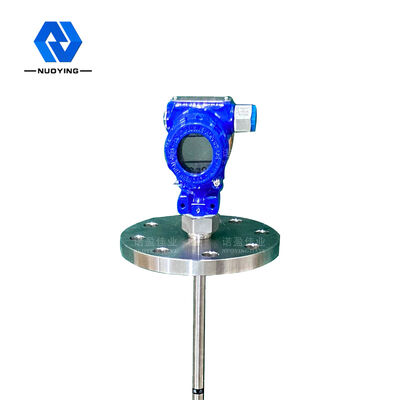

Máy đo mức điện từ 24VDC hai dây cho phép đo chất lỏng
Nguyên tắc làm việc củaMáy đo mức điện từ 24VDC hai dây cho phép đo chất lỏng
Máy đo mức từ động bao gồm ba phần: thanh phát hiện, bộ phận mạch và phao.Trong quá trình đo, bộ phận mạch tạo ra một xung dòng điện truyền xuống dây từ tính và tạo ra từ trường hình vòng.Có một phao bên ngoài thanh phát hiện và phao di chuyển lên xuống dọc theo thanh phát hiện với sự thay đổi của mức chất lỏng.Vì một bộ nam châm vĩnh cửu được lắp trong phao, nên phao tạo ra từ trường cùng một lúc.Khi từ trường hiện tại gặp từ trường phao, một xung "xoắn", hoặc xung "trở lại", được tạo ra.Chuyển đổi chênh lệch thời gian giữa xung "trở lại" và xung hiện tại thành tín hiệu xung, để tính toán vị trí thực của phao và đo mức chất lỏng.
Tính năng thiết kếcủa 24VDC Máy đo mức điện từ hai dây cho phép đo chất lỏng
◎Khả năng ứng dụng rộng rãi hơn, với nhiều dạng thăm dò, nhiều dạng kết nối quy trình, nhiều vật liệu sản xuất và thiết kế có thể tùy chỉnh
◎Độ tin cậy cao: vì máy đo mức chất lỏng từ tính áp dụng nguyên tắc ống dẫn sóng, không có bộ phận chuyển động cơ học, do đó không có ma sát và mài mòn.Toàn bộ bộ chuyển đổi được bao bọc trong một ống thép không gỉ, không tiếp xúc với phương tiện đo.Cảm biến hoạt động đáng tin cậy và có tuổi thọ lâu dài
◎độ chính xác cao: vì máy đo mức chất lỏng từ tính hoạt động với xung ống dẫn sóng, dịch chuyển đo được được xác định bằng cách đo thời gian của xung bắt đầu và xung kết thúc, do đó, độ chính xác của phép đo cao và độ phân giải tốt hơn 0,01% FS, đó là khó đạt được với các cảm biến khác
◎An toàn cao: máy đo mức chất lỏng từ tính có hiệu suất chống nổ cao, an toàn nội tại và chống cháy nổ, sử dụng an toàn, và đặc biệt thích hợp để đo các nguyên liệu hóa học và chất lỏng dễ cháy.Không cần mở nắp bình trong quá trình đo để tránh mất an toàn khi đo thủ công.
◎Đồng hồ đo mức chất lỏng điện từ dễ lắp đặt và dễ bảo trì: đồng hồ đo mức chất lỏng từ hóa thường được lắp đặt thông qua lỗ ống hiện có trên nóc bồn, đặc biệt thích hợp cho việc lắp đặt các bể chứa ngầm và bể chứa đã đi vào hoạt động, và hoạt động bình thường không thể bị ảnh hưởng trong quá trình cài đặt
Các thông số kỹ thuậtcủaMáy đo mức chất lỏng điện từ 4-20mA với độ chính xác cao 0,5mm
Ứng dụng tiêu biểu | Đo chất lỏng, giao diện |
dòng sản phẩm |
NYCZ500 |
Dạng Ăng-ten |
Cáp, loại cực |
Chất liệu ăng ten |
304.316 |
phạm vi đo lường | 0-50m ~ 5000mm (cáp: 25m) |
Độ chính xác đo lường | ± 0,5mm |
Nguồn cấp | 24VDC (hai dòng, bốn dòng), 220VAC |
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
Công việc hiện tại |
4… 20mA |
Đặc tính tải | Khi dòng điện đầu ra, điện trở tải tối đa là 600Ω;Khi điện áp ra, tải trọng tối đa là 2mA |
Nhiệt độ quy trình | -40 ~ + 200 ℃ |
thời gian đáp ứng | 0,2 ~ 5ms |
Quy trình áp lực | -0,1 ~ 10,0MPa |
Kết nối quá trình | ren vít, khung, mặt bích (có thể lựa chọn) |
tỷ lệ phân giải | ± 1mm |
mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
