Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | chất lỏng | Các mẫu sản phẩm: | NYCZ5 00 |
---|---|---|---|
Dạng ăng-ten: | Loại cáp | Vật liệu dạng ăng-ten: | 304 hoặc 316 |
Độ chính xác của phép đo: | ± 0,5mm | Áp suất quy trình: | -0,1 ~ 10,0 MPa |
Kết nối quá trình: | chủ đề (tùy chọn) | Lớp chống cháy nổ: | Exia II CT6 (tùy chọn) |
Điểm nổi bật: | Máy đo mức chất lỏng từ trường 20mA,Máy đo mức độ từ trường 0 |
Máy đo mức chất lỏng từ giảo 4-20mA với độ chính xác cao 0,5mm
Nguyên tắc làm việc củaMáy đo mức chất lỏng từ giảo 4-20mA với độ chính xác cao 0,5mm
Bên ngoài que đo cảm biến của máy đo mức chất lỏng từ giảo có một phao nổi, phao này có thể di chuyển lên xuống dọc theo que đo với sự thay đổi của mức chất lỏng.Bên trong phao có một bộ vòng nam châm vĩnh cửu.Khi từ trường của dòng xung gặp từ trường của vòng từ do phao tạo ra, từ trường xung quanh phao sẽ thay đổi để dây dẫn sóng làm bằng vật liệu từ tính tạo ra xung sóng xoắn tại vị trí của phao.Dây ống dẫn sóng được quay lại và phát hiện bởi cơ chế phát hiện.Bằng cách đo chênh lệch thời gian giữa dòng xung và sóng xoắn, vị trí của phao, tức là vị trí của bề mặt chất lỏng, có thể được xác định chính xác.Ưu điểm kỹ thuật của máy đo mức chất lỏng từ giảo: Máy đo mức chất lỏng từ giảo phù hợp để đo mức chất lỏng của mức chất lỏng sạch với yêu cầu độ chính xác cao, độ chính xác có thể đạt tới 1mm và độ chính xác của sản phẩm mới nhất có thể đạt tới 0,1mm .Đồng hồ đo mức từ giảo cũng có thể được sử dụng để đo giao diện giữa hai chất lỏng khác nhau.Thiết kế chống cháy nổ phù hợp cho những dịp nguy hiểm.Thiết kế mạch điện tử thông minh có thể tính toán âm lượng;bộ phận duy nhất có thể di chuyển được là phao và bảo trì cực kỳ thấp.
Tính năng thiết kếcủaMáy đo mức chất lỏng từ giảo 4-20mA với độ chính xác cao 0,5mm
◎Khả năng ứng dụng rộng rãi hơn, với nhiều dạng đầu dò, nhiều dạng kết nối quy trình, nhiều vật liệu sản xuất và thiết kế có thể tùy chỉnh
◎độ tin cậy cao: vì máy đo mức chất lỏng từ giảo áp dụng nguyên lý ống dẫn sóng, không có bộ phận chuyển động cơ học, do đó không có ma sát và mài mòn.Toàn bộ bộ chuyển đổi được đặt trong một ống thép không gỉ, không tiếp xúc với môi trường đo.Cảm biến hoạt động đáng tin cậy và có tuổi thọ cao
◎độ chính xác cao: do máy đo mức chất lỏng từ giảo hoạt động với xung ống dẫn sóng, nên độ dịch chuyển đo được được xác định bằng cách đo thời gian của xung bắt đầu và xung kết thúc, do đó độ chính xác của phép đo cao và độ phân giải tốt hơn 0,01% FS, đó là khó đạt được với các cảm biến khác
◎độ an toàn cao: máy đo mức chất lỏng từ giảo có hiệu suất chống cháy nổ cao, an toàn nội tại và chống cháy nổ, sử dụng an toàn và đặc biệt thích hợp để đo nguyên liệu hóa học và chất lỏng dễ cháy.Không cần mở nắp bể trong quá trình đo để tránh sự không an toàn khi đo thủ công.
◎Máy đo mức chất lỏng từ giảo dễ lắp đặt và dễ bảo trì: Máy đo mức chất lỏng từ giảo thường được lắp đặt thông qua lỗ ống hiện có trên đỉnh bể, đặc biệt thích hợp cho việc lắp đặt bể chứa ngầm và bể chứa đã được đưa vào hoạt động, và hoạt động bình thường không thể bị ảnh hưởng trong quá trình cài đặt
Các thông số kỹ thuậtcủaMáy đo mức chất lỏng từ giảo 4-20mA với độ chính xác cao 0,5mm
Ứng dụng tiêu biểu | Đo lường chất lỏng, giao diện |
dòng sản phẩm |
NYCZ500 |
Ăng-ten Dạng |

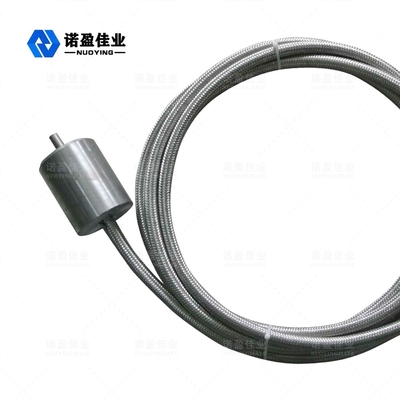

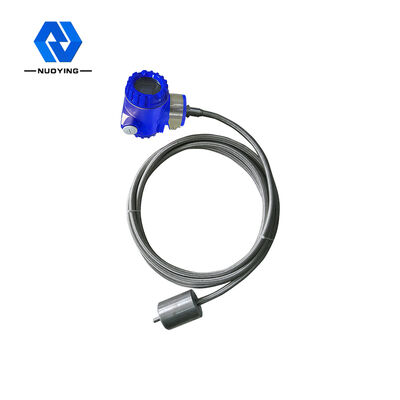

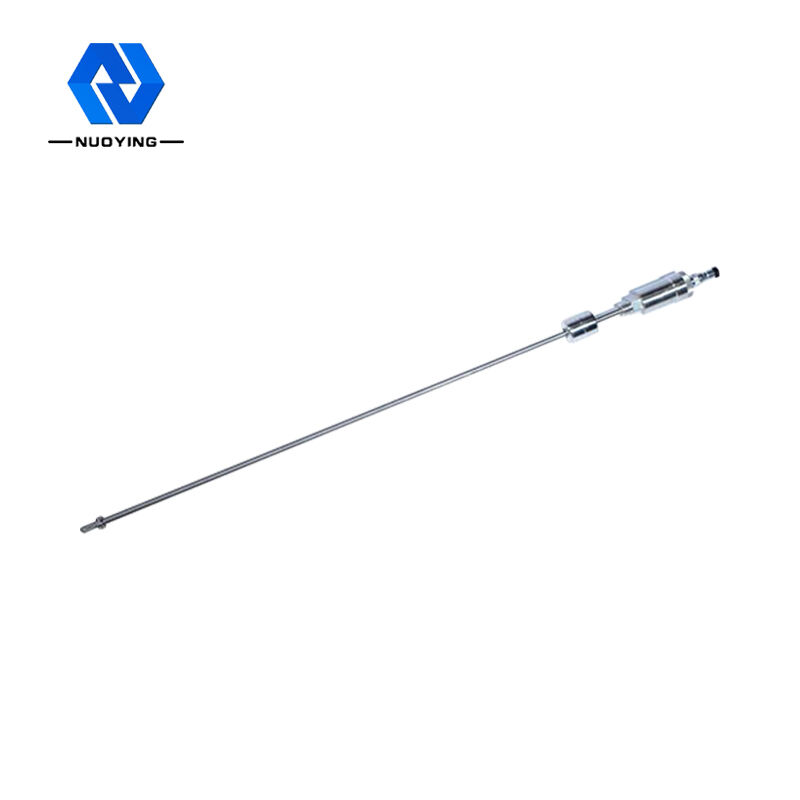

Cáp, loại cực |
vật liệu anten |
304,316 |
dải đo | 0-50m~5000mm(cáp:25m) |
Độ chính xác đo lường | ±0,5mm |
Nguồn cấp | 24VDC (hai đường, bốn đường), 220VAC |
đầu ra tín hiệu |
4...20mA/HART/RS485/Modbus... |
Công việc hiện tại |
4…20mA |
đặc tính tải | Khi có dòng điện ra, điện trở tải tối đa là 600Ω;Khi điện áp đầu ra, điện trở tải tối đa là 2mA |
Nhiệt độ quá trình | -40~+200℃ |
thời gian đáp ứng | 0,2 ~ 5 mili giây |
áp lực quá trình | -0,1~10,0MPa |
Kết nối quá trình | ren vít, giá đỡ, mặt bích (có thể lựa chọn) |
tỷ lệ độ phân giải | ±1mm |
mức độ bảo vệ | IP65,IP67,IP68(có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga,Exd II CT6 Gb(Xem chứng chỉ để biết chi tiết) |
※Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
