Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | đo giao diện | Các mẫu sản phẩm: | NY CZ500 |
---|---|---|---|
Dạng ăng-ten: | gậy | Vật liệu dạng ăng-ten: | 304 |
Độ chính xác của phép đo: | ± 0,5 mm | Áp suất quy trình: | -0,1 ~ 10,0 MPa |
Kết nối quá trình: | dấu ngoặc | Lớp chống cháy nổ: | Exia II CT 6 |
Điểm nổi bật: | Máy đo mức chất lỏng từ giảo 24VDC,Màn hình LCD Máy đo mức chất lỏng từ giảo,Giá đỡ Máy đo mức từ giảo |

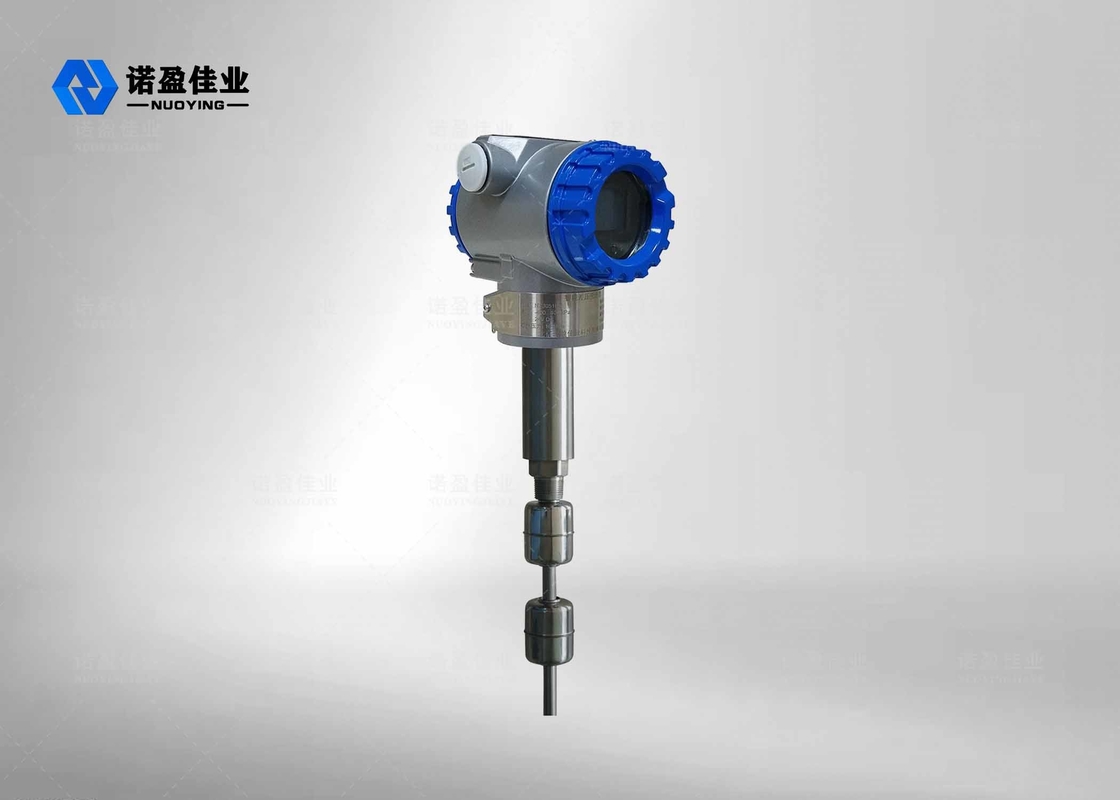

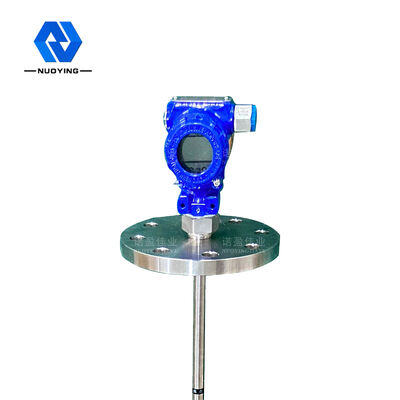

Máy đo mức chất lỏng điện từ 24VDC với màn hình LCD
Nguyên tắc làm việc củaMáy đo mức chất lỏng điện từ 24VDC với màn hình LCD
Máy đo mức chất lỏng điện từ được cấu tạo chủ yếu gồm ba phần: bộ phát điện tử, quả cầu nổi và thanh dò.Khi làm việc, quả cầu nổi lên hoặc hạ xuống theo mực chất lỏng dọc theo ống dẫn.Quả cầu nổi được gắn một nam châm vĩnh cửu và tạo thành một từ trường xung quanh nó;máy phát điện tử định kỳ gửi ra một xung hiện tại, được gọi là xung ban đầu, truyền xuống đường sức từ., một từ trường cũng được tạo ra xung quanh nó trong quá trình chuyển động đi xuống;thời điểm hai từ trường gặp nhau sinh ra lực xoắn tác dụng lên đường sức từ tạo thành xung quay trở lại.Xung truyền lên trên với tốc độ cố định và được máy phát điện tử nhận.Sử dụng nguyên lý của hiệu ứng Weidmann (nguyên lý hoạt động của từ trường), và bằng công nghệ điện tử tiên tiến hiện đại, độ cao mực chất lỏng có thể được đo chính xác bằng cách đo khoảng thời gian giữa xung ban đầu và xung trở lại.Máy đo mức chất lỏng được sản xuất theo phương pháp này là sản phẩm chính xác, đơn giản, ổn định, đáng tin cậy và trưởng thành nhất trong lĩnh vực đo mức chất lỏng.Đặc biệt trong môi trường phổ biến như phạm vi nhỏ, nhiệt độ bình thường và áp suất bình thường, nó có những ưu điểm riêng biệt và không thể so sánh với các phương pháp đo khác.
Tính năng thiết kếcủaMáy đo mức chất lỏng điện từ 24VDC với màn hình LCD
◎Khả năng ứng dụng rộng rãi hơn, với nhiều dạng thăm dò, nhiều dạng kết nối quy trình, nhiều vật liệu sản xuất và thiết kế có thể tùy chỉnh
◎Độ tin cậy cao: vì máy đo mức chất lỏng từ tính áp dụng nguyên tắc ống dẫn sóng, không có bộ phận chuyển động cơ học, do đó không có ma sát và mài mòn.Toàn bộ bộ chuyển đổi được bao bọc trong một ống thép không gỉ, không tiếp xúc với phương tiện đo.Cảm biến hoạt động đáng tin cậy và có tuổi thọ lâu dài
◎độ chính xác cao: vì máy đo mức chất lỏng từ tính hoạt động với xung ống dẫn sóng, dịch chuyển đo được được xác định bằng cách đo thời gian của xung bắt đầu và xung kết thúc, do đó, độ chính xác của phép đo cao và độ phân giải tốt hơn 0,01% FS, đó là khó đạt được với các cảm biến khác
◎An toàn cao: máy đo mức chất lỏng từ tính có hiệu suất chống nổ cao, an toàn nội tại và chống cháy nổ, sử dụng an toàn, và đặc biệt thích hợp để đo các nguyên liệu hóa học và chất lỏng dễ cháy.Không cần mở nắp bình trong quá trình đo để tránh mất an toàn khi đo thủ công.
◎Đồng hồ đo mức chất lỏng điện từ dễ lắp đặt và dễ bảo trì: đồng hồ đo mức chất lỏng từ hóa thường được lắp đặt thông qua lỗ ống hiện có trên nóc bồn, đặc biệt thích hợp cho việc lắp đặt các bể chứa ngầm và bể chứa đã đi vào hoạt động, và hoạt động bình thường không thể bị ảnh hưởng trong quá trình cài đặt
Các thông số kỹ thuậtcủaMáy đo mức chất lỏng điện từ 24VDC với màn hình LCD
Ứng dụng tiêu biểu | Đo chất lỏng, giao diện |
dòng sản phẩm |
NYCZ500 |
Dạng Ăng-ten |

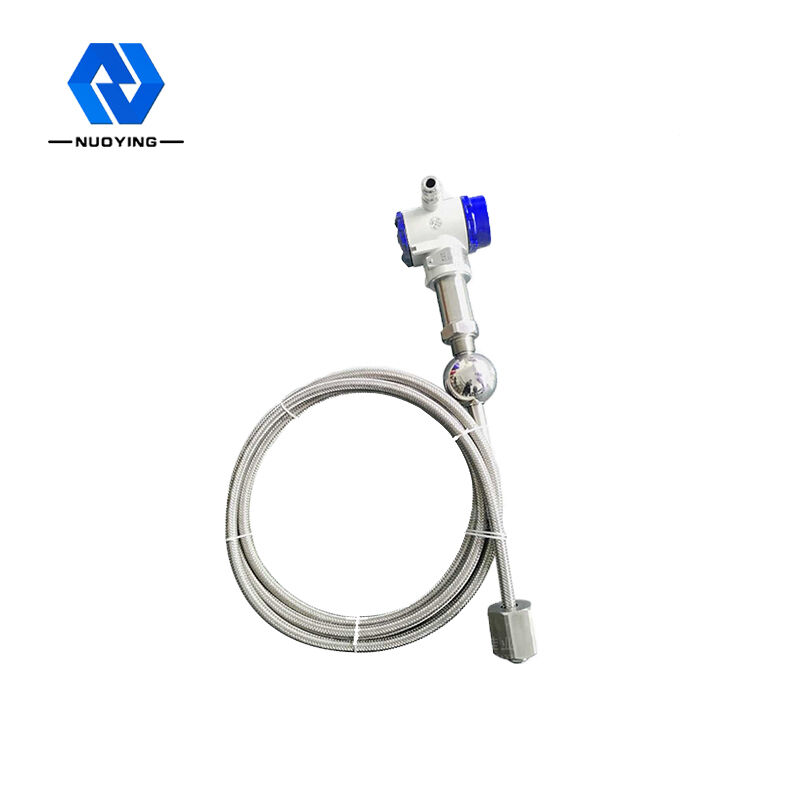

Cáp, loại cực |
Chất liệu ăng ten |
304.316 |
phạm vi đo lường | 0-50m ~ 5000mm (cáp: 25m) |
Độ chính xác đo lường | ± 0,5mm |
Nguồn cấp | 24VDC (hai dòng, bốn dòng), 220VAC |
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
Công việc hiện tại |
4… 20mA |
Đặc tính tải | Khi dòng điện đầu ra, điện trở tải tối đa là 600Ω;Khi điện áp ra, tải trọng tối đa là 2mA |
Nhiệt độ quy trình | -40 ~ + 200 ℃ |
thời gian đáp ứng | 0,2 ~ 5ms |
Quy trình áp lực | -0,1 ~ 10,0MPa |
Kết nối quá trình | ren vít, khung, mặt bích (có thể lựa chọn) |
tỷ lệ phân giải | ± 1mm |
mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
