Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo giao diện mức chất lỏng | Các mẫu sản phẩm: | 500 NYCZ |
---|---|---|---|
Dạng ăng-ten: | Cáp | Vật liệu dạng ăng-ten: | 316 |
Độ chính xác của phép đo: | ± 0,5mm | Áp suất quy trình: | -0,1 ~ 10MPa |
Kết nối quá trình: | Mặt bích | Lớp chống cháy nổ: | Exia II CT6Ga |

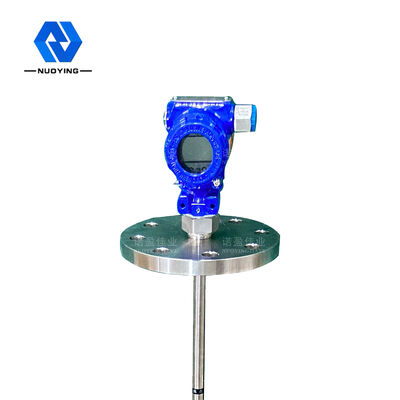

Điểm nổi bật: | Máy phát mức từ trường mặt bích,Máy đo mức từ trường cáp |

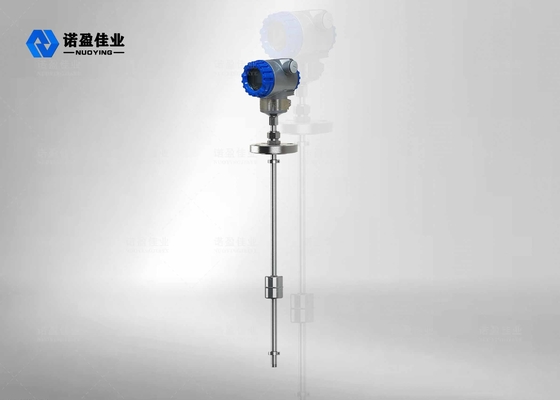

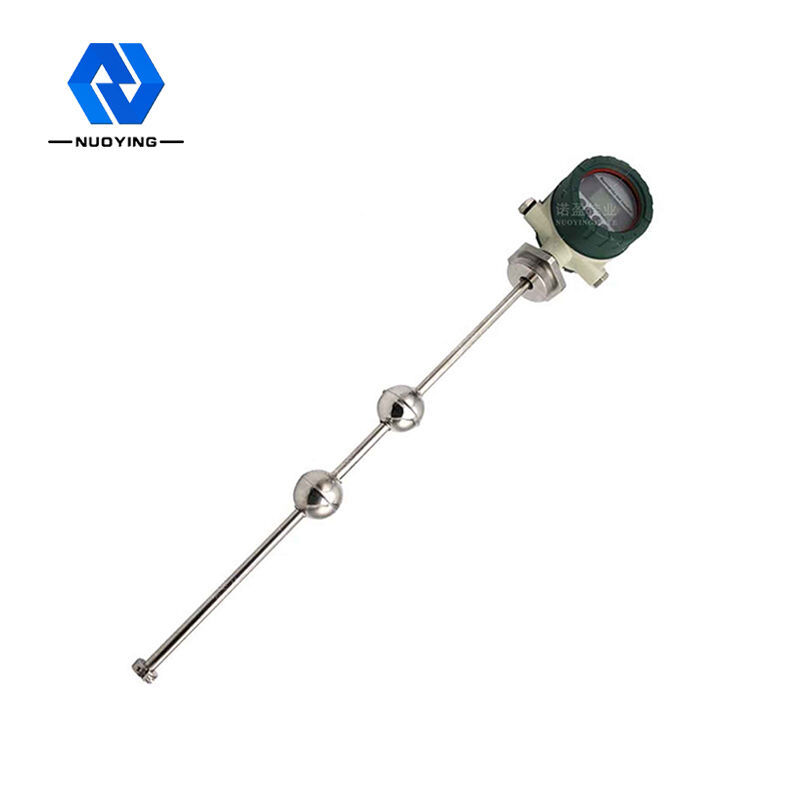

Máy đo mức từ giảo có độ tin cậy cao để đo chất lỏng
Nguyên tắc làm việc của Máy đo mức từ giảo có độ tin cậy cao để đo chất lỏng
Máy đo mức chất lỏng từ giảo, ngăn điện tử phát ra một bộ tạo xung ban đầu, xung ban đầu trong đường truyền dây dẫn sóng, tạo ra từ trường quay dọc theo hướng dây dẫn sóng, khi từ trường với quả cầu nổi của từ trường vĩnh cửu khi chúng gặp nhau, từ giảo tác dụng, xoắn dây trong ống dẫn sóng để tạo ra sóng cơ học tốc độ không đổi.Truyền sóng cơ học theo cả hai hướng, đến cuối thanh, sóng cơ học được bộ giảm chấn hấp thụ, quay trở lại hướng của kho chứa điện tử sóng cơ học được lắp đặt trong kho điện tử có thể thu nhận các tổ chức cảm nhận, chuyển thành xung hiện tại tương ứng , có thể chọn các tổ chức để tính toán chênh lệch thời gian giữa hai xung, đo chiều cao của mức chất lỏng có thể được đo chính xác.
Tính năng thiết kế của Máy đo mức từ giảo có độ tin cậy cao để đo chất lỏng
◎Khả năng ứng dụng rộng rãi hơn, với nhiều dạng đầu dò, nhiều dạng kết nối quy trình, nhiều vật liệu sản xuất và thiết kế có thể tùy chỉnh
◎ độ tin cậy cao: vì máy đo mức chất lỏng từ giảo áp dụng nguyên lý ống dẫn sóng, không có bộ phận chuyển động cơ học, do đó không có ma sát và mài mòn.Toàn bộ bộ chuyển đổi được đặt trong một ống thép không gỉ, không tiếp xúc với môi trường đo.Cảm biến hoạt động đáng tin cậy và có tuổi thọ cao
◎ độ chính xác cao: do máy đo mức chất lỏng từ giảo hoạt động với xung ống dẫn sóng, nên độ dịch chuyển đo được được xác định bằng cách đo thời gian của xung bắt đầu và xung kết thúc, do đó độ chính xác của phép đo cao và độ phân giải tốt hơn 0,01% FS, trong đó khó đạt được với các cảm biến khác
◎ độ an toàn cao: máy đo mức chất lỏng từ giảo có hiệu suất chống cháy nổ cao, an toàn nội tại và chống cháy nổ, sử dụng an toàn và đặc biệt thích hợp để đo nguyên liệu hóa học và chất lỏng dễ cháy.Không cần mở nắp bể trong quá trình đo để tránh sự không an toàn khi đo thủ công.
◎ Đồng hồ đo mức chất lỏng từ giảo dễ lắp đặt và dễ bảo trì: đồng hồ đo mức chất lỏng từ giảo thường được lắp đặt thông qua lỗ ống hiện có trên đỉnh bể, đặc biệt thích hợp cho việc lắp đặt bể chứa ngầm và bể chứa đã đi vào hoạt động và hoạt động bình thường không thể bị ảnh hưởng trong quá trình cài đặt
Các thông số kỹ thuậtcủa máy đo mức chất lỏng từ giảo
Ứng dụng tiêu biểu | Đo lường chất lỏng, giao diện |
dòng sản phẩm |
NYCZ500 |
Ăng-ten Dạng |
Cáp, loại cực |
vật liệu anten |
304,316 |
dải đo | 0-50m~5000mm(cáp:25m) |
Độ chính xác đo lường | ±0,5mm |
Nguồn cấp | 24VDC (hai đường, bốn đường), 220VAC |
đầu ra tín hiệu |
4...20mA/HART/RS485/Modbus... |
Công việc hiện tại |
4…20mA |
đặc tính tải | Khi có dòng điện ra, điện trở tải tối đa là 600Ω;Khi điện áp đầu ra, điện trở tải tối đa là 2mA |
Nhiệt độ quá trình | -40~+200℃ |
thời gian đáp ứng | 0,2 ~ 5 mili giây |
áp lực quá trình | -0,1~10,0MPa |
Kết nối quá trình | ren vít, giá đỡ, mặt bích (có thể lựa chọn) |
tỷ lệ độ phân giải | ±1mm |
mức độ bảo vệ | IP65,IP67,IP68(có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga,Exd II CT6 Gb(Xem chứng chỉ để biết chi tiết) |
※Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
