Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Dẫn chất lỏng, giao diện | Chất liệu ăng ten: | Cáp mềm cách điện PTFE （tùy chọn） |
|---|---|---|---|
| Nguồn cấp: | 24 V DC | Nhiệt độ trung bình: | -40 ~ + 150 ℃ |
| Áp suất quy trình: | -0,1 ~ 4,0 MPa | liên kết thủ tục: | 3/4 B S P T ren （tiêu chuẩn）, mặt bích (tùy chọn) |
| Các mức độ bảo vệ: | IP6 7 | đầu ra tín hiệu: | 4 ... 20mA / RS485 |
| Điểm nổi bật: | Máy phát mức RF chống treo,tiến hành máy phát mức tiếp nhận RF lỏng |
||

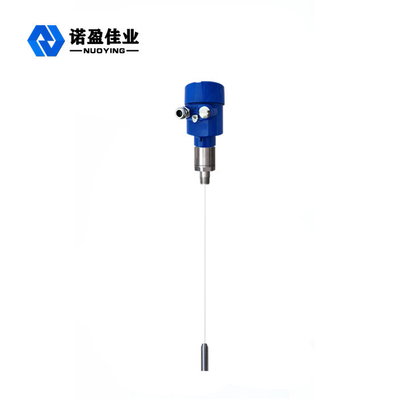

Máy phát mức tín hiệu RF chống treo NYSP-M19 với dải đo lớn
Nguyên lý hoạt động của máy phát mức lưu lượng RF chống treo NYSP-M19 với dải đo lớn
Kỹ thuật đo độ dẫn điện RF là một kỹ thuật đo vị trí với những ưu điểm riêng biệt.Mặc dù tương tự như khái niệm về công nghệ đo điện dung chung, công nghệ dẫn RF bổ sung thêm mạch Driving-Shield và mạch chopper vào đơn vị điện tử, do đó cho phép đo trở kháng và điện dung riêng biệt.Được tính toán bởi các định luật vật lý, trở kháng và dung sai của bất kỳ mặt dây chuyền nào đều bằng nhau, do đó, tác động của mặt dây chuyền có thể được đo và loại bỏ khỏi tổng sản lượng bằng sự dịch chuyển pha của mạch dao động.
Máy phát mức công nhận tần số vô tuyến là sản phẩm đo mức liên tục dựa trên nguyên lý dẫn RF.Sản phẩm có một số ưu điểm, chẳng hạn như độ ổn định cao, độ nhạy cao và phạm vi đo rộng hơn.So với máy đo mức điện dung truyền thống, thiết kế đơn có thể thực hiện cài đặt thiết bị một cách đơn giản và thuận tiện.Sau khi hoàn tất cài đặt, nó có thể được sử dụng bình thường và không cần bảo trì suốt đời.Nhờ đó người dùng có thể hiểu trực quan hoạt động của thiết bị, và kịp thời xử lý các sự cố, trong những điều kiện công nghiệp phức tạp cũng an toàn và đáng tin cậy.
Tính năng thiết kếcủaNYSP-M19 Bộ phát tín hiệu mức độ truyền sóng RF chống treo với dải đo lớn
◎ chống treo: thiết kế mạch lá chắn lái xe độc đáo cải thiện khả năng chống treo
◎ phạm vi cung cấp điện: phạm vi làm việc cung cấp điện: 13 ~ 35vdc
◎ nhiệt độ quá trình thăm dò: - 100 ℃ ~ 800 ℃
◎ Không có phép đo vùng chết, có thể được áp dụng cho một loạt các trường hợp đo mức vật liệu lớn hơn mười cm hoặc thậm chí vài cm
◎ Phạm vi đo tối đa có thể lên tới hàng trăm mét, thậm chí hàng trăm mét
◎ Đo giao diện vật liệu nhớt là một lợi thế lớn của thiết bị này
◎ đầu ra ổn định và đáng tin cậy, chống tro bay, vật liệu rơi, hơi nước, kết tinh và sáp
◎ không chuyển động, không có bộ phận dễ mài mòn, không phải làm sạch, bảo trì và gỡ lỗi thường xuyên
Các thông số kỹ thuậtcủaNYSP-M19 Bộ phát tín hiệu mức độ truyền sóng RF chống treo với dải đo lớn
| Ứng dụng tiêu biểu | Chất lỏng (Ăn mòn, độ dẫn điện, hằng số điện môi thấp, khuấy, giao diện, khử nước điện, độ nhớt, giếng sâu, phạm vi cực lớn và các trường hợp khác) |
| Bụi (độ dẫn điện, bột cách điện, v.v.) | |
| Chất rắn (dẫn điện, cách điện, chất rắn cách nhiệt ở nhiệt độ cực cao, v.v.) | |
|
dòng sản phẩm
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Dạng ăng-ten
|
Cáp mềm, cáp mềm cách điện, cáp mềm không cách điện, thanh cứng, thanh cứng cách điện, thanh cứng cách điện ở hai đầu, thanh cứng hình trụ |
| Chất liệu ăng ten | PTFE, 304,316 |
| phạm vi đo lường | 3m, 20m (Giếng sâu có thể đo hàng trăm mét và có thể tùy chỉnh) |
| Bước sóng | 635-650mm |
| Độ chính xác đo lường | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC |
|
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus…. |
| Nhiệt độ quy trình | -40 ~ + 130 ℃, -100 ~ + 200 ℃, -40 ~ + 260 ℃, -50 ~ + 500 ℃ |
| Quy trình áp lực |
-0.1 ~ 1.6MPa, -0.1 ~ 4.0MPa, -0.1 ~ 6.3MPa |
| Kết nối quá trình | ren vít, mặt bích (có thể lựa chọn) |
| Giao diện điện | M20 * 1.5, ½ ″ NPT |
| mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
| Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
