Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng dẫn điện, bột rắn dẫn điện | Chất liệu ăng ten: | Thanh cứng cách điện PTFE / 304 (tùy chọn) |
---|---|---|---|
Nguồn cấp: | 24 VDC | Nhiệt độ trung bình: | -40 ~ + 140 ℃ |
Áp suất quy trình: | -0.1 ~ 4.0MPa | liên kết thủ tục: | 3/4 BSPT ren, mặt bích (tùy chọn) |
Các mức độ bảo vệ: | IP 67 | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus…. |

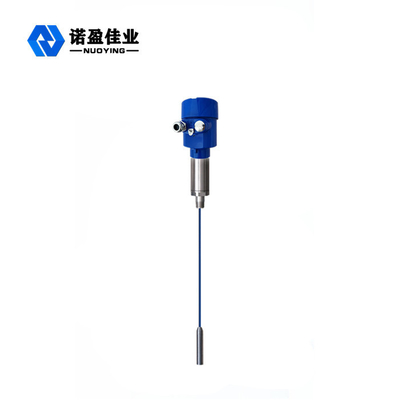

Máy phát mức độ truyền tín hiệu RF có độ nhạy cao NYSP-M17 với thiết kế mạch lá chắn lái xe độc đáo
Nguyên lý hoạt động của máy phát mức độ truyền tín hiệu RF độ nhạy cao NYSP-M17 với thiết kế mạch lá chắn lái xe độc đáo
Công nghệ đo tần số vô tuyến là một công nghệ đo mức với những ưu điểm độc đáo.Mặc dù có khái niệm tương tự như công nghệ đo điện dung nói chung, công nghệ cảm ứng RF kết hợp các mạch lá chắn điều khiển và mạch chopper vào đơn vị điện tử, do đó cho phép các phép đo trở kháng và điện dung riêng biệt.Định luật vật lý có thể tính toán rằng trở kháng và điện dung của bất kỳ vật treo nào đều giống nhau, do đó tác dụng của vật treo có thể được đo và loại bỏ khỏi tổng công suất bằng độ lệch pha của mạch dao động.
Tính năng thiết kếcủa NYSP-M17 Máy phát mức độ truyền tín hiệu RF có độ nhạy cao với thiết kế mạch lá chắn lái xe độc đáo
◎ chống treo: thiết kế mạch lá chắn lái xe độc đáo cải thiện khả năng chống treo
◎ phạm vi cung cấp điện: phạm vi làm việc cung cấp điện: 13 ~ 35vdc
◎ nhiệt độ quá trình thăm dò: - 100 ℃ ~ 800 ℃
◎ Không có phép đo vùng chết, có thể được áp dụng cho một loạt các trường hợp đo mức vật liệu lớn hơn mười cm hoặc thậm chí vài cm
◎ Phạm vi đo tối đa có thể lên tới hàng trăm mét, thậm chí hàng trăm mét
◎ Đo giao diện vật liệu nhớt là một lợi thế lớn của thiết bị này
◎ đầu ra ổn định và đáng tin cậy, chống tro bay, vật liệu rơi, hơi nước, kết tinh và sáp
◎ không chuyển động, không có bộ phận dễ mài mòn, không phải làm sạch, bảo trì và gỡ lỗi thường xuyên
Các thông số kỹ thuậtcủa NYSP-M17 Máy phát mức độ truyền tín hiệu RF có độ nhạy cao với thiết kế mạch lá chắn lái xe độc đáo
Ứng dụng tiêu biểu | Chất lỏng (Ăn mòn, độ dẫn điện, hằng số điện môi thấp, khuấy, giao diện, khử nước điện, độ nhớt, giếng sâu, phạm vi cực lớn và các trường hợp khác) |
Bụi (độ dẫn điện, bột cách điện, v.v.) | |
Chất rắn (dẫn điện, cách điện, chất rắn cách nhiệt ở nhiệt độ cực cao, v.v.) | |
dòng sản phẩm
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Dạng ăng-ten
|
Cáp mềm, cáp mềm cách điện, cáp mềm không cách điện, thanh cứng, thanh cứng cách điện, thanh cứng cách điện ở hai đầu, thanh cứng hình trụ |
Chất liệu ăng ten | PTFE, 304,316 |
phạm vi đo lường | 3m, 20m (Giếng sâu có thể đo hàng trăm mét và có thể tùy chỉnh) |
Bước sóng | 635-650mm |
Độ chính xác đo lường | 0,05% ~ 0,1% FS |
Nguồn cấp | 24VDC |
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus…. |
Nhiệt độ quy trình | -40 ~ + 130 ℃, -100 ~ + 200 ℃, -40 ~ + 260 ℃, -50 ~ + 500 ℃ |
Quy trình áp lực |
-0.1 ~ 1.6MPa, -0.1 ~ 4.0MPa, -0.1 ~ 6.3MPa |
Kết nối quá trình | ren vít, mặt bích (có thể lựa chọn) |
Giao diện điện | M20 * 1.5, ½ ″ NPT |
mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
