Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | rắn, lỏng, bụi | dòng sản phẩm: | NYRD806 |
---|---|---|---|
Loại ăng ten: | Thép không gỉ | Chất liệu ăng ten: | 304.316 |
Dải đo: | 30 triệu | Nhiệt độ quy trình: | -40 ° C ~ + 250 ° C |
Áp suất quy trình: | -0.1 ~ 4.0MPa | Đo lường độ chính xác: | 0,05% ~ 0,1% F.S |
Điểm nổi bật: | Máy đo mức radar công nghiệp 26ghz,Máy phát cảm biến mức radar áp suất cao,Máy phát mức loại radar SS304 |

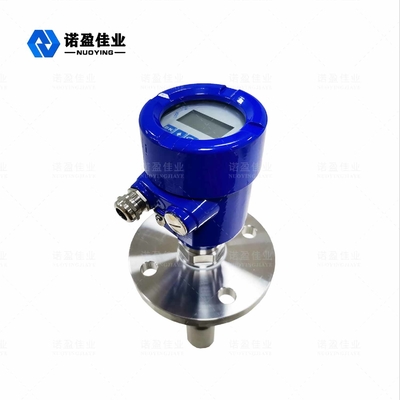

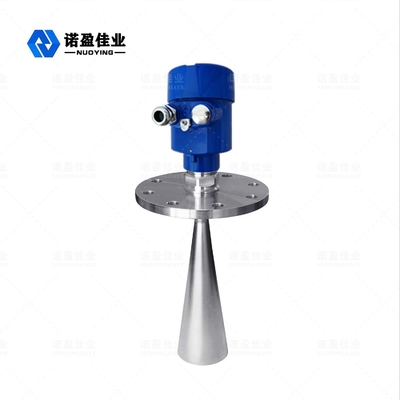

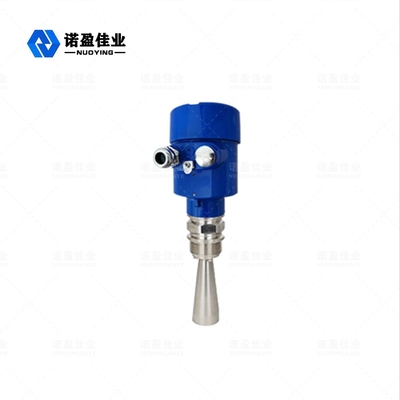

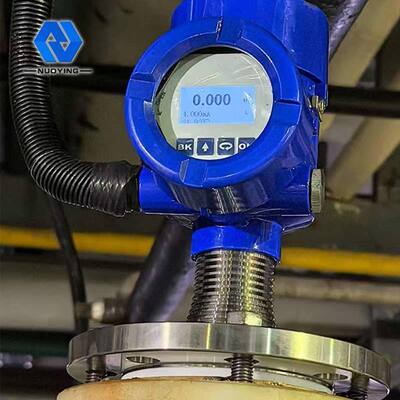

Cấu trúc nhỏ gọn Radar 26GHzĐồng hồ đo mức chịu đựng áp suất cao
Khả năng thâm nhập mạnh mẽ Khả năng thích ứng rộng trong các ứng dụng công nghiệp Đồng hồ đo mức radar 26ghz Nguyên tắc hoạt động
Máy đo mức radar NYRD80X cảm biến serie là thiết bị đo mức radar tần số cao 26GHz, với phạm vi đo tối đa là 80 mét.Ăng-ten của nó truyền các xung vi ba hẹp, được truyền xuống dưới qua ăng-ten.Khi sóng xung đến bề mặt của môi trường đo, nó sẽ bị phản xạ trở lại và được hệ thống ăng ten thu lại.Tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (do tốc độ lan truyền xung cực nhanh nên thời gian để sóng điện từ tới mục tiêu và quay trở lại máy thu sau khi phản xạ gần như là tức thời).
Radar 26GHzMức đoTính năng thiết kế
◎ Kích thước ăng-ten nhỏ, dễ cài đặt;Không tiếp xúc radar, không mài mòn, không ô nhiễm.
◎ Bước sóng ngắn hơn, phản xạ tốt hơn cho bề mặt rắn nghiêng.
◎ Góc chùm tia nhỏ và năng lượng tập trung, giúp tăng cường tín hiệu dội lại và giúp tránh nhiễu.
◎ Vùng mù đo nhỏ hơn dẫn đến hiệu suất tốt hơn trong đo bể nhỏ.
◎ Tần số cao, nó là sự lựa chọn tốt nhất để đo môi trường có hằng số điện môi rắn và thấp.
Radar 26GHzMức đo Thông số sản phẩm
Ứng dụng tiêu biểu |
Rắn, Lỏng, Bụi |
dòng sản phẩm | NYRD806 |
Loại ăng tenR | Stell không gỉ |
Chất liệu ăng ten | 304.316 |
Dải đo | 30m |
Đo lường độ chính xác | 0,05% ~ 0,1% F. S |
Nhiệt độ quy trình | - 40 ~ + 250 ℃ ( |
Quy trình bảo quản | - 0,1 ~ 4,0MPa |
Kết nối quá trình | chủ đề, khung, mặt bích |
Giao diện điện | M20 x 1,5,1/2 "NPT |
Cung cấp điện | 24VDC, 220VAC |
Đầu ra tín hiệu | 4-20 mA / HART / RS485 / Modbus ... |
Lớp bảo vệ | IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (chi tiết trong chứng chỉ) |
