Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Ứng dụng quy trình phức tạp (Ăn mòn Stong) | dòng sản phẩm: | NYRD805 |
|---|---|---|---|
| Loại ăng ten: | loại que (PFTE) | Chất liệu ăng ten: | 304, PTFE |
| Dải đo: | 10m, 20m (Tùy chỉnh) | Nhiệt độ quy trình: | -40 ° C ~ + 130 ° C (trên 130 ° C Tùy chỉnh) |
| Áp suất quy trình: | -0,1 ~ 0,3Mpa (Tùy chỉnh) | Đo lường độ chính xác: | 0,05% ~ 0,1% F.S |
| Điểm nổi bật: | Máy phát mức loại radar không tiếp xúc,Cảm biến mức chất lỏng Radar loại thanh,Máy đo mức radar công nghiệp 26ghz |
||

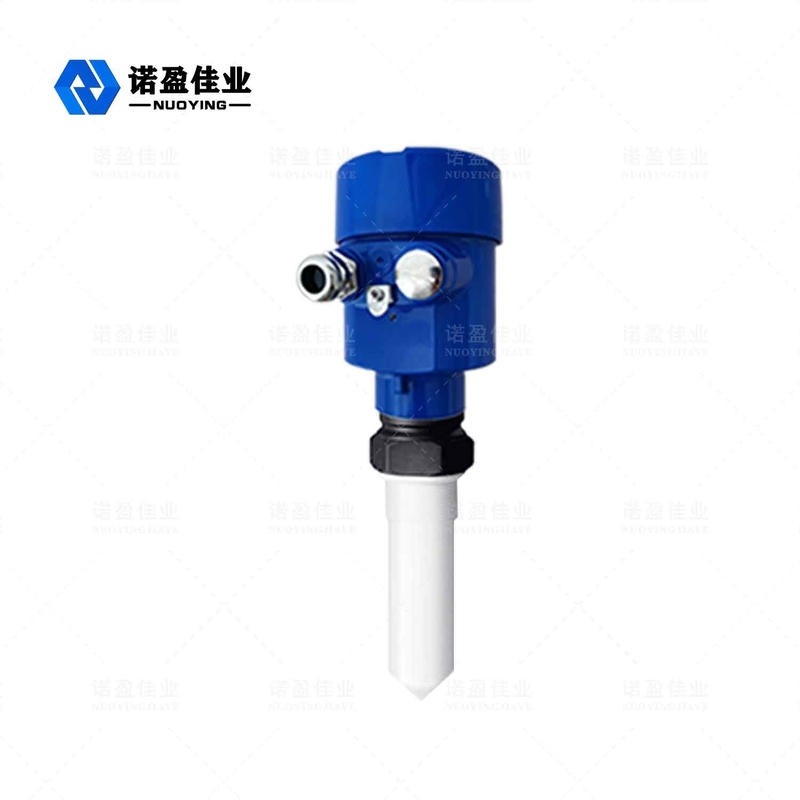

Cấu trúc nhỏ gọn Dễ lắp đặt Radar 26GHzMức đoKhông liên hệ Không thận trọngIndustrial Applicationatons
Radar chống ăn mòn 26GHzMức đoKhông bị ảnh hưởng bởi bọt Khả năng thích ứng rộng rãiNguyên tắc hoạt động

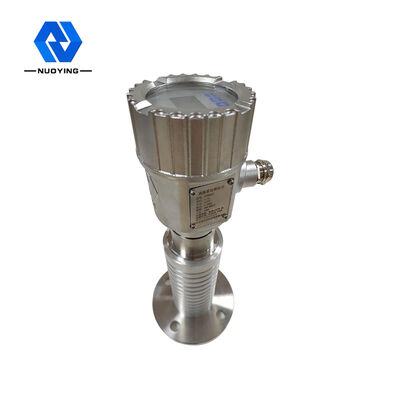

Máy đo mức radar NYRD80X cảm biến serie là thiết bị đo mức radar tần số cao 26GHz, với phạm vi đo tối đa là 80 mét.Ăng-ten được tối ưu hóa hơn nữa và bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu ở tốc độ cao hơn, do đó thiết bị có thể được sử dụng cho một số điều kiện đo phức tạp như lò phản ứng và silo rắn.
Ăng-ten của nó truyền các xung vi ba hẹp, được truyền xuống dưới qua ăng-ten.Khi sóng xung đến bề mặt của môi trường đo, nó sẽ bị phản xạ trở lại và được hệ thống anten thu lại.Tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (do tốc độ lan truyền xung cực nhanh nên thời gian để sóng điện từ tới mục tiêu và quay trở lại máy thu sau khi phản xạ gần như là tức thời).
Radar 26GHzMức đoTính năng thiết kế
◎ Kích thước ăng-ten nhỏ, dễ cài đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
◎ Hầu như không bị ăn mòn và tạo bọt;Nó không bị ảnh hưởng bởi sự thay đổi của mật độ trung bình, nhiệt độ và áp suất.Ngoài ra, bụi mạnh
môi trường ít ảnh hưởng đến hoạt động của máy đo mức cao tần.
◎ Bước sóng ngắn hơn, phản xạ tốt hơn cho bề mặt rắn nghiêng.
◎ Góc chùm tia nhỏ và năng lượng tập trung, giúp tăng cường tín hiệu dội âm và giúp tránh nhiễu.
◎ Vùng mù đo nhỏ hơn dẫn đến hiệu suất tốt hơn trong đo bể nhỏ.
◎ Tỷ lệ tín hiệu trên nhiễu cao, ngay cả trong trường hợp dao động, nó có thể hoạt động tốt hơn ..
◎ Tần số cao, nó là sự lựa chọn tốt nhất để đo môi trường rắn và hằng số điện môi thấp.
Radar 26GHzMức đo Thông số sản phẩm
| Ứng dụng tiêu biểu | Ứng dụng quy trình phức tạp (ăn mòn Stong) |
| dòng sản phẩm | NYRD805 |

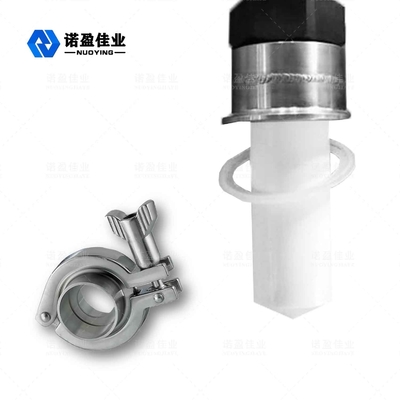

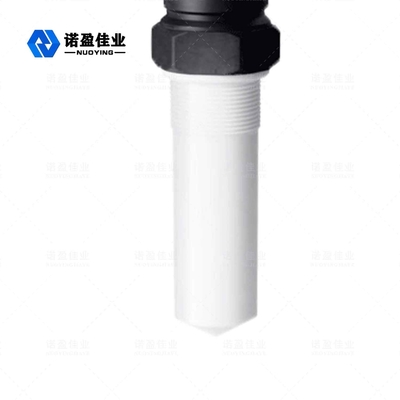

| Loại ăng ten | loại que, |
| Chất liệu ăng ten | 304, 316, PP, PFA |
| Dải đo | 10m, 20m, 30m, 35m, 40m, 80m |
| Đo lường độ chính xác | 0,05% ~ 0,1% F. S |
| Nhiệt độ quy trình | 40 ~ + 130 ℃, - 40 ~ + 150 ℃, - 40 ~ + 26 ℃, 40 ~ + ℃ |
| Quy trình bảo quản | 0,1 ~ 0,3MPa, - 0,1 ~ 2,0MPa, - 0,1 ~ 4,0MPa |
| Kết nối quá trình | chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) |
| Giao diện điện | M20 x 1,5,1/2 "NPT |
| Cung cấp điện | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4-20 mA / HART / RS485 / Modbus ... |
| Lớp bảo vệ | IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (chi tiết trong chứng chỉ) |
