Thông tin chi tiết sản phẩm:
|
| Số mô hình: | NYLU-JB | Nguồn cấp: | 12 ~ 24VDC |
|---|---|---|---|
| Lớp chính xác: | 1,0,1,5 | Áp suất định mức: | 1,6Mpa |
| Tổn thất áp suất: | Hệ số kéo cd≤2.4 | Lớp chống cháy nổ: | xem chứng chỉ để biết chi tiết |
| Nhiệt độ trung bình: | -40 ~ 350 ° C | Tín hiệu đầu ra: | Tín hiệu hiện tại tiêu chuẩn 4 ~ 20mA |
| Điểm nổi bật: | Đồng hồ đo lưu lượng chất lỏng kỹ thuật số 20mA,Đồng hồ đo lưu lượng chất lỏng xoáy,Đồng hồ đo lưu lượng tuabin lỏng 1.6MPa |
||
Máy đo lưu lượng chất lỏng đầu ra 4-20mA Vortex kỹ thuật số chi phí thấp
Sự mô tả
Đồng hồ đo lưu lượng đầu ra 4-20mA này sử dụng công nghệ vi sai tiên tiến, với cách ly, che chắn, lọc và các biện pháp khác để khắc phục các sản phẩm tương tự, khả năng chống sốc kém, rối loạn dữ liệu tín hiệu nhỏ và các vấn đề khác, đồng thời sử dụng công nghệ đóng gói cảm biến độc đáo và bảo vệ các biện pháp đảm bảo độ tin cậy của sản phẩm.

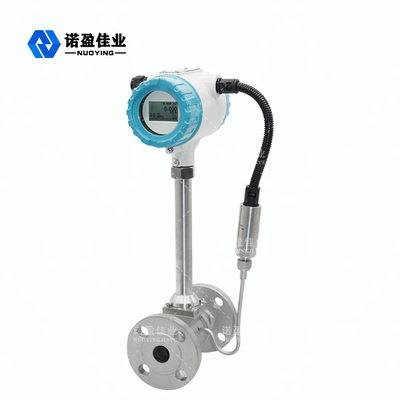

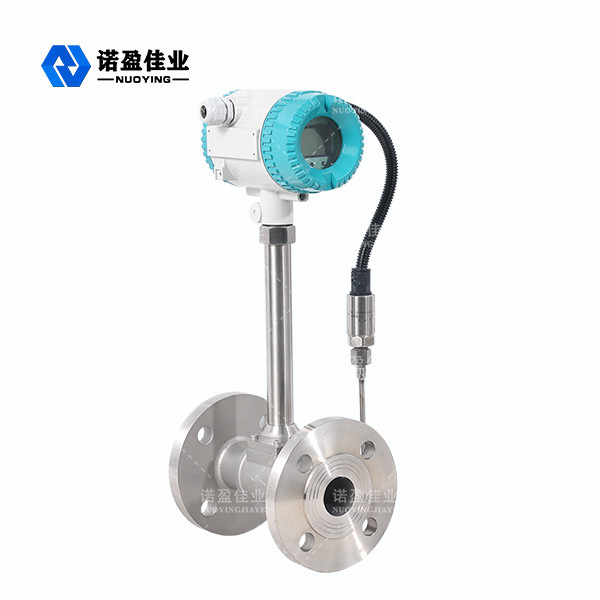

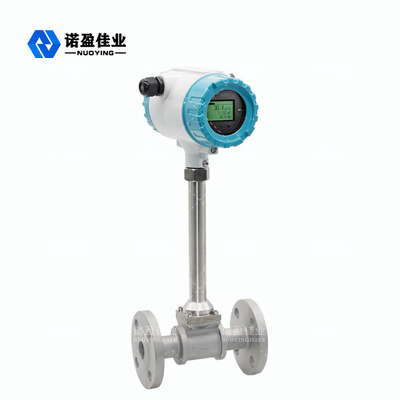

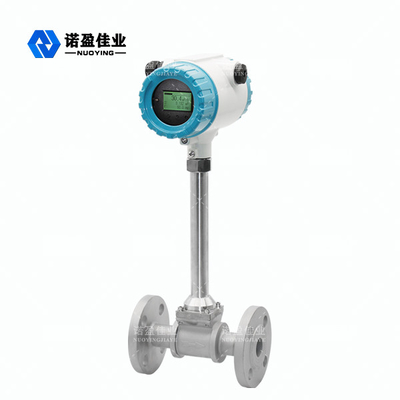

Hình ảnh chi tiết
Sự chỉ rõ
| Máy đo lưu lượng chất lỏng đầu ra 4-20mA Vortex kỹ thuật số chi phí thấp | |||
| Pass danh nghĩa (mm) | 15, 20, 25, 40, 50, 65, 80, 125, 150, 200, 250, 300 | ||
| Vật liệu dụng cụ | 1Cr18Ni9Ti | ||
| Áp suất danh nghĩa (Mpa) | PN1,6Mpa;PN2,5Mpa;PN4.0Mpa | ||
| Nhiệt độ trung bình được đo | -40 ℃ ~ + 250 ℃;-40 ℃ ~ + 350 ℃ | ||
| Điều kiện môi trường | Nhiệt độ | Độ ẩm | Áp suất không khí |
| -10 ℃ ~ + 55 ℃ | 5% đến 90% | 86 ~ 106Kpa | |
| Sự chính xác | Chất lỏng: ± 0,5 cho Chỉ định;Khí hoặc hơi: ± 1,0, ± 1,5 | ||
| Tỷ lệ phạm vi | 1:10;1:15 | ||
| Tín hiệu đầu ra | 4-20mA hoặc xung tùy chọn | ||
| Nguồn cấp | Cảm biến | Máy phát | Loại màn hình trực tiếp |
| 12V DC / 24V DC | 24V DC | Dụng cụ đi kèm với pin Lithium 3.2V | |
| Phương pháp cài đặt | Kẹp mặt bích hoặc Kết nối mặt bích tích hợp | ||
| Lớp chống cháy nổ | ExdllBT6 | ||
| Lớp bảo vệ | IP65 | ||
| Máy đo lưu lượng chất lỏng đầu ra 4-20mA Vortex kỹ thuật số chi phí thấp | ||
| Phạm vi dòng chảy | ||
| Cỡ nòng (mm) | Phạm vi chất lỏng (M3/ H) | Dải khí (M3/ H) |
| DN15 | 1,2-6,2 | 5-25 |
| DN20 | 1,5-10 | 8-50 |
| DN25 | 1,6-16 | 10-70 |
| DN32 | 1,9-19 | 15-150 |
| DN40 | 2,5-26 | 22-220 |
| DN50 | 3,5-38 | 36-320 |
| DN65 | 6,2-65 | 50-480 |
| DN80 | 10-100 | 70-640 |
| DN100 | 15-150 | 130-1100 |
| DN125 | 25-250 | 200-1700 |
| DN150 | 36-380 | 280-2240 |
| DN200 | 62-650 | 580-4960 |
| DN250 | 140-1400 | 970-8000 |
| DN300 | 200-2000 | 1380-11000 |
Đặc trưng
· Không có bộ phận chuyển động, ổn định lâu dài, cấu trúc đơn giản và dễ lắp đặt và bảo trì
· Sử dụng mạch tiếng ồn và đầu cảm biến chống rung, với hiệu suất chống rung môi trường nhất định
· Sử dụng công nghệ vi máy tính chip đơn năng lượng cực thấp, một pin lithium 3.2V10AH một máy tính với tuổi thọ hơn 5 năm
· Hệ số hiệu chỉnh phi tuyến tính của thiết bị bằng phần mềm, cải thiện độ chính xác của phép đo
· Tổn thất áp suất nhỏ, dải đo rộng
· Sử dụng EEPROM cho dòng tích lũy bảo vệ ngắt nguồn, bảo vệ hơn 10 năm
Các ứng dụng
Đồng hồ đo lưu lượng đầu ra 4-20mA là lưu lượng kế thể tích có thể đo lưu lượng thể tích của khí, hơi nước hoặc chất lỏng, lưu lượng thể tích hoặc lưu lượng khối lượng và có thể được sử dụng như một bộ truyền lưu lượng trong hệ thống điều khiển tự động.
Sản phẩm liên quan
Câu hỏi thường gặp
Q: Bạn sẽ trả lời tôi trong bao lâu?
A: Chúng tôi sẽ liên hệ với bạn sớm nhất có thể nhưng trong vòng 12 giờ
Q: Tôi có thể nhận được một số mẫu?
A: Có, Đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng và thử nghiệm thị trường.Nhưng bạn phải trả chi phí thể hiện.
Q: Làm thế nào sớm bạn có thể sắp xếp sản xuất của bạn?
A: Sau khi nhận được xác nhận sản phẩm của bạn và nhận được khoản thanh toán trước, quá trình sản xuất sẽ được bắt đầu ngay lập tức.
Q: những gì thời gian giao hàng?
A: Nó thường mất khoảng 3-5 ngày làm việc đối với đơn đặt hàng nhỏ và 10-15 ngày đối với đơn đặt hàng lớn.
Q: Làm thế nào để bạn kiểm soát chất lượng của bạn?
A: Ba bước kiểm tra (hàng nguyên bản, hàng sản xuất, hàng thành phẩm) + dịch vụ bảo hành tốt (1 năm đổi mới miễn phí nếu không có yếu tố thiệt hại về người).
Q: Những gì chứng chỉ bạn có?
A: ISO9000, CE, chứng nhận chống cháy nổ, sẵn sàng RoHs.Và trước khi kiểm tra hàng hóa, chứng nhận kiểm tra chất lượng và an toàn do các bộ phận thứ ba cấp cũng có thể được cung cấp.
Q: Tôi có thể đến thăm nhà máy của bạn?
A: Rất hoan nghênh!Bay đến cảng hàng không Xian Yang.Đó là một niềm vui lớn cho chúng tôi.
Q: Điều khoản bảo hành của bạn là gì?
A: Chúng tôi cung cấp thời gian bảo hành 12 tháng.
Q: bạn có thể cung cấp dịch vụ OEM & Customized không?
A: Có, OEM và ODM đều có sẵn, chúng tôi có bộ phận R & D chuyên nghiệp có thể cung cấp các giải pháp chuyên nghiệp cho bạn.
Mô tả đồng hồ đo lưu lượng tuabin
Đồng hồ đo lưu lượng dòng xoáy NYLU-JB được nghiên cứu và sản xuất theo nguyên lý dòng chảy xoáy Karman, được sử dụng chủ yếu để đo lưu lượng chất lỏng trung bình trong đường ống công nghiệp, chẳng hạn như khí, chất lỏng, hơi nước và các phương tiện khác.Nó có đặc điểm là tổn thất áp suất nhỏ, dải đo lớn, độ chính xác cao, và hầu như không bị ảnh hưởng bởi các thông số như mật độ chất lỏng, áp suất, nhiệt độ, độ nhớt,… khi đo lưu lượng thể tích của điều kiện làm việc.Không có bộ phận cơ khí chuyển động, do đó độ tin cậy cao và bảo trì thấp.Các thông số của thiết bị có thể ổn định trong thời gian dài.Đồng hồ đo lưu lượng xoáy sử dụng cảm biến ứng suất áp điện, có độ tin cậy cao và có thể hoạt động trong phạm vi nhiệt độ làm việc -20 ℃ ~ + 250 ℃.Có tín hiệu chuẩn tương tự và đầu ra tín hiệu dạng xung kỹ thuật số, dễ dàng sử dụng với các hệ thống kỹ thuật số như máy tính.Nó là một công cụ đo lường tương đối tiên tiến và lý tưởng.
◎ Độ chính xác của phép đo cao, độ tin cậy cao và không cần gỡ lỗi tại chỗ.
◎ Nó có thể truyền tín hiệu giao thông trên một khoảng cách xa và có thể được nối mạng với máy tính để đạt được sự quản lý tập trung.
◎ Bo mạch khuếch đại áp dụng một thiết kế độc đáo, có thể được sử dụng cho cả khí và lỏng.
◎ Có tín hiệu tiêu chuẩn tương tự và đầu ra tín hiệu xung kỹ thuật số, dễ dàng sử dụng với các hệ thống kỹ thuật số như máy tính.
◎ Các dụng cụ chống cháy nổ có thể được sử dụng ở những nơi chống cháy nổ tương ứng.
◎ Thiết kế và sản xuất theo yêu cầu của khách hàng.
Thông số kỹ thuật của đồng hồ đo lưu lượng tuabin
| Nguồn cấp | 12 ~ 24VDC |
| Áp suất định mức | 1.6MPa, 2.5MPa, 4.0MPa trở lên |
| Lớp chính xác | 1,0,1,5 |
| Nhiệt độ trung bình | -40 ~ 350 ° C |
| Tổn thất áp suất | Hệ số kéo cd≤2.4 |
| Tín hiệu đầu ra | Xung điện áp mức thấp≤IV mức cao≥6V.Tín hiệu hiện tại tiêu chuẩn 4 ~ 20mA |
| Lớp chống cháy nổ | ExiaIICT6Ga (xem chứng chỉ để biết thêm chi tiết) |
