Thông tin chi tiết sản phẩm:
|
| Đăng kí: | chất lỏng, bụi, chất rắn | Mục không.: | NYRD808 |
|---|---|---|---|
| Antenna dạng: | Loại thanh, loại giọt nước | Chất liệu ăng ten: | PTFE 、 304、316 |
| Dải đo: | 35m, 40m, 80m | Độ chính xác của phép đo: | 0,05% ~ 0,1% F.S |
| Điểm nổi bật: | Cảm biến đo mức nước siêu âm cầm tay,Máy đo mức radar nước siêu âm,Máy phát mức radar chất lỏng 40m |
||
Sự mô tả

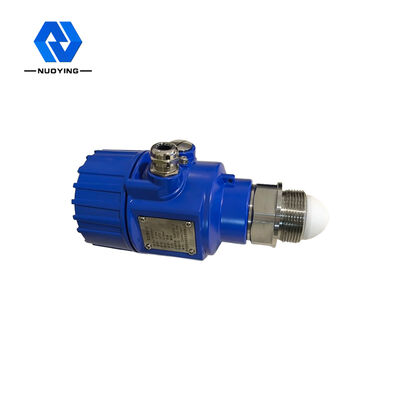

Dòng máy đo mức radar này sử dụng cảm biến radar tần số cao 26G, phạm vi đo tối đa có thể lên đến 70 mét.Ăng-ten được tối ưu hóa quá trình xử lý tiếp theo,
các bộ vi xử lý nhanh mới có tốc độ và hiệu quả cao hơn có thể được thực hiện phân tích tín hiệu, thiết bị đo có thể được sử dụng cho lò phản ứng, silo rắn và môi trường đo lường rất phức tạp.

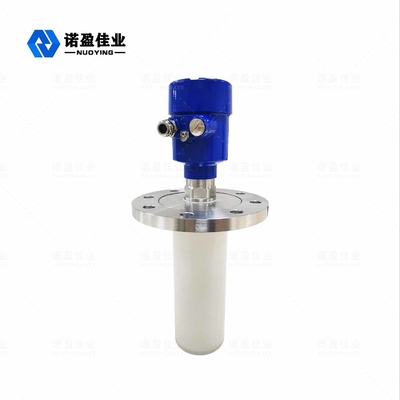

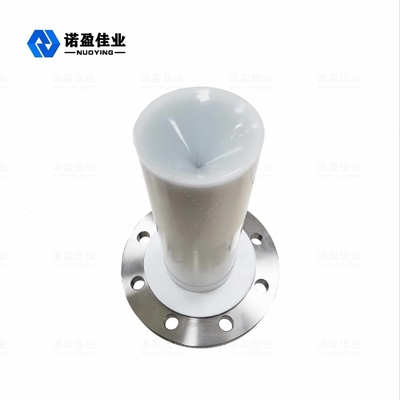

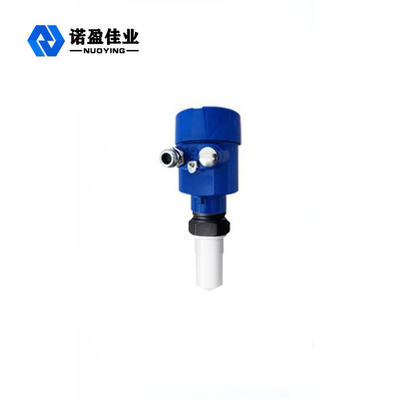

Hình ảnh chi tiết
Sự chỉ rõ
| Cảm biến đo mức nước bằng sóng siêu âm HHandheld | |
| Đăng kí | Tất cả các loại chất lỏng ăn mòn |
| Dải đo | 10 mét |
| Kết nối quá trình | Chủ đề, mặt bích |
| Nhiệt độ trung bình | -40 ℃ ~ + 120 ℃ |
| Áp suất quy trình | -0,1 ~ 0,3 Mpa |
| Sự chính xác | ± 5mm |
| Lớp bảo vệ | IP67 |
| Dải tần số | 26 GHz |
| Đầu ra tín hiệu | 4 ~ 20mA / Hart (Hai dây / Bốn) RS485 / Modbus |
| Lớp chống cháy nổ | Exia II C T6 Ga |
Nguyên tắc
Mức rađa của máy phát ăng ten xung vi ba hẹp, đường truyền đi xuốngăng-ten.Sự tiếp xúc của vi sóng với bề mặt môi trường được phản xạ trở lại bởihệ thống ăng-ten nhận, gửi tín hiệu đến mạch điện tử tự độngđược chuyển đổi thành tín hiệu mức (vì tốc độ lan truyền vi sóng, điện từsóng để đến mục tiêu và phản xạ trở lại máy thu lần này gần nhưtức thời).
Đo dữ liệu: Đáy ren vít hoặc bề mặt làm kín của mặt bích.
Ghi chú: Đảm bảo rằng máy đo mức radar mức cao nhất không thể đi vào mù đo
khu vực (Hình D hiển thị bên dưới).
Đặc trưng
ØKích thước ăng-ten nhỏ, dễ cài đặt;Radar không tiếp xúc, không mài mòn, không sự ô nhiễm.
ØHầu như không bị ăn mòn, hiệu ứng bong bóng;hầu như không bị ảnh hưởng bởi hơi nước trong khí quyển, nhiệt độ và áp suất những thay đổi.
ØMôi trường bụi nghiêm trọng trên công việc đo mức cao có rất ít hiệu ứng.
ØBước sóng ngắn hơn, phản xạ của độ nghiêng bề mặt rắn là tốt hơn.
ØGóc chùm tia nhỏ, năng lượng tập trung, có thể nâng cao khả năng dội âm và tránh sự can thiệp.
ØPhạm vi đo nhỏ hơn, đối với một phép đo sẽ mang lại kết quả tốt kết quả.
ØCao tín hiệu thành tiếng ồn tỉ lệ, các mức độ sự dao động tiểu bang có thể được tốt hơnmàn biểu diễn.
ØTần số cao, phép đo hằng số điện môi rắn và thấp của sự lựa chọn tốt nhất.
Yêu cầu cài đặt
Được lắp đặt theo đường kính 1/4 hoặc 1/6.Lưu ý: khoảng cách giữa các thành bể tối thiểu nên để bể cao bằng 1/10.
Lưu ý: 1. datum
2.Tâm vùng chứa hoặc trục đối xứng
Mức bể hình nón trên cùng, có thể được cài đặt tại
đỉnh của bể là trung gian, có thể đảm bảo phép đo đến đáy hình nón.
Một ăng-ten cấp cho bề mặt căn chỉnh theo chiều dọc.Nếu bề mặt gồ ghề, phải sử dụng góc xếp chồng để điều chỉnh góc của mặt bích của ăng ten cho thẳng hàng mặt.
(Do độ nghiêng bề mặt rắn sẽ gây ra sự suy giảm tiếng vang, thậm chí là Mất tín hiệu.)
ØKhông thể lắp đặt bể hình nón phía trên nguồn cấp dữ liệu Hải cảng.
Ghi chú: lắp đặt ngoài trời nên sử dụng tấm che nắng.
1. Chính xác
2. Lỗi chống mưa đo
ØThiết bị không thể được lắp đặt trong mái vòm hoặc mái vòm trung gian.Ngoài việc tạo ra tiếng vang gián tiếp còn bị ảnh hưởng bởi tiếng vang.Nhiều tiếng vang có thể lớn hơn giá trị thực của tiếng vang tín hiệu, bởi vì thông qua đỉnh có thể tập trung nhiều tiếng vang.Vì vậy, không thể được cài đặt trong một trung tâm địa điểm.
1.Chính xác
2.Lỗi
ØCó những trở ngại ảnh hưởng đến phép đo phản ánh cần thiết đĩa ăn.
1.Chính xác
2.Lỗi
Kết nối điện
Điện áp cung cấp điện:
(4 ~ 20) mA / HART (Hệ thống hai dây)
Nguồn cung cấp và tín hiệu dòng điện đầu ra
dùng chung một cáp hai lõi.Dải điện áp cung cấp xem dữ liệu kỹ thuật.Đối với loại an toàn về bản chất phải là hàng rào an toàn giữa nguồn điện và thiết bị.
(4 ~ 20) mA / HART (Hệ thống bốn dây)
Nguồn điện riêng biệt và tín hiệu hiện tại,
tương ứng bằng cách sử dụng cáp nguồn.Dải điện áp cung cấp xem dữ liệu kỹ thuật.
RS485 / Modbus
Nguồn cung cấp và đường tín hiệu Modbus tách biệt một cách cẩn thận bằng cách sử dụng cáp được bảo vệ, phạm vi điện áp nguồn cung cấp xem dữ liệu kỹ thuật.
Câu hỏi thường gặp
Q: Bạn sẽ trả lời tôi trong bao lâu?
A: Chúng tôi sẽ liên hệ với bạn sớm nhất có thể nhưng trong vòng 12 giờ
Q: Tôi có thể nhận được một số mẫu?
A: Có, Đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng và thử nghiệm thị trường.Nhưng bạn phải trả chi phí thể hiện.
Q: Làm thế nào sớm bạn có thể sắp xếp sản xuất của bạn?
A: Sau khi nhận được xác nhận sản phẩm của bạn và nhận được khoản thanh toán trước, quá trình sản xuất sẽ được bắt đầu ngay lập tức.
Q: những gì thời gian giao hàng?
A: Nó thường mất khoảng 3-5 ngày làm việc đối với đơn đặt hàng nhỏ và 10-15 ngày đối với đơn đặt hàng lớn.
Q: Làm thế nào để bạn kiểm soát chất lượng của bạn?
A: Ba bước kiểm tra (hàng nguyên bản, hàng sản xuất, hàng thành phẩm) + dịch vụ bảo hành tốt (1 năm đổi mới miễn phí nếu không có yếu tố thiệt hại về người).
Q: Những gì chứng chỉ bạn có?
A: ISO9000, CE, chứng nhận chống cháy nổ, sẵn sàng RoHs.Và trước khi kiểm tra hàng hóa, chứng nhận kiểm tra chất lượng và an toàn do các bộ phận thứ ba cấp cũng có thể được cung cấp.
Q: Tôi có thể đến thăm nhà máy của bạn?
A: Rất hoan nghênh!Bay đến cảng hàng không Xian Yang.Đó là một niềm vui lớn cho chúng tôi.
Q: Điều khoản bảo hành của bạn là gì?
A: Chúng tôi cung cấp thời gian bảo hành 12 tháng.
Q: bạn có thể cung cấp dịch vụ OEM & Customized không?
A: Có, OEM và ODM đều có sẵn, chúng tôi có bộ phận R & D chuyên nghiệp có thể cung cấp các giải pháp chuyên nghiệp cho bạn.
Thông số kỹ thuật
| Đăng kí | Tất cả các loại chất lỏng (ăn mòn mạnh, hằng số điện môi thấp, khuấy, hơi nước, kết tinh, ngưng tụ, bùn, nhiệt độ cao và áp suất cao, v.v.) |
| Tất cả các loại bụi (bụi mạnh, bụi nổi, bột xi măng, vôi bột, tro bay, kết tinh và các trường hợp khác) | |
| Các chất rắn khác nhau (ngũ cốc, đá nhỏ, quặng sắt, than đá, v.v.) | |
| Số mặt hàng | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Dạng ăng-ten | Loại thanh, loại giọt nước, loại tấm, loại sừng, loại bề mặt, loại thấu kính |
| Vật liệu ăng ten | PTFE, 304,316, PP, PFA |
| Dải đo | 10m, 20m, 30m, 35m, 40m, 80m |
| Độ chính xác của phép đo | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4-20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quá trình | -40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 2600 ℃, -40 ~ + 1200 ℃ |
| Quy trình áp lực | -0,1 ~ 0,3Mpa, -0,1 ~ 2,0Mpa, -0,1 ~ 4,0Mpa, |
| Kết nối quá trình | Chủ đề, giá đỡ, mặt bích, Kẹp sức khỏe (tùy chọn) |
| Giao diện điện | M20x1,5,1 / 2 ”NPT |
| Lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | ExiaIICT6 Ga, ExdIICT6 Gb (Như thể hiện trong chứng chỉ) |
