Thông tin chi tiết sản phẩm:
|
| Các ứng dụng: | đo lường chất lỏng, giao diện | dòng sản phẩm: | NYCZ500 |
|---|---|---|---|
| Antenna dạng: | Loại dòng, loại que | Chất liệu ăng ten: | 304, 316 |
| Dải đo: | 0-50 ~ 5000mm (loại cáp: 25 mét) | Đo lường độ chính xác: | ± 0,5mm |
| đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... | ||
| Điểm nổi bật: | Vật liệu hóa học 20mA Máy đo mức độ từ tính,Máy đo mức độ từ tính 5000mm,Máy đo mức chất lỏng điện từ loại dòng |
||
An toàn đối với vật liệu hóa học Độ chính xác của máy đo mức chất lỏng điện từ độ chính xác ± 0,5mm
Nguyên lý làm việc

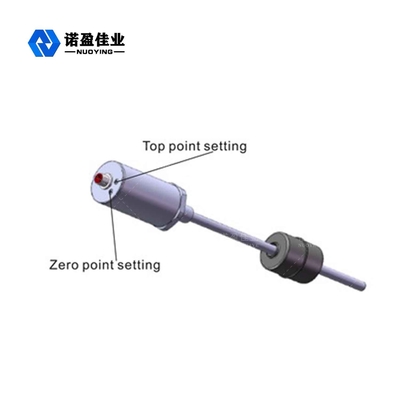

Nguyên lý làm việc của máy đo mức từ động được thể hiện trong hình.Sản phẩm có cấu tạo chủ yếu là que đo, kho điện tử và bộ bi nổi không tiếp xúc trên que đo, trên que có trang bị dây điện từ (dây dẫn sóng).Thanh dẫn được làm bằng ống thép không gỉ không nhiễm từ, bảo vệ dây dẫn sóng rất tốt.
Khi máy đo mức từ động làm việc, bộ tạo xung trong buồng điện tử sẽ phát ra một xung ban đầu, được truyền trong dây dẫn sóng Khi từ trường này gặp từ trường vĩnh cửu trong quả cầu nổi, hiệu ứng từ được tạo ra, làm cho dây dẫn sóng xoắn và tạo ra sóng cơ tốc độ không đổi.Sự truyền sóng cơ theo cả hai hướng, đến cuối thanh sóng cơ bị van điều tiết hấp thụ, quay trở lại hướng của kho điện tử sóng cơ được lắp đặt trong kho điện tử có thể thu nhận thể chế cảm nhận, chuyển thành xung dòng điện tương ứng , có thể nhận các tổ chức để tính toán sự khác biệt thời gian giữa hai xung, đo chiều cao của mức chất lỏng có thể được đo chính xác.
Tính năng thiết kế
* Khả năng ứng dụng rộng rãi hơn, có nhiều dạng đầu dò, nhiều dạng kết nối quy trình, nhiều loại vật liệu chế tạo, có thể thiết kế tùy chỉnh.
* Độ tin cậy cao: do máy đo mức từ động áp dụng nguyên tắc ống dẫn sóng, không có bộ phận chuyển động cơ học nên không có ma sát và không bị mài mòn.Toàn bộ bộ chuyển đổi được bao bọc trong ống thép không gỉ, và môi trường đo không tiếp xúc, cảm biến hoạt động tin cậy và tuổi thọ cao.
* Độ chính xác cao: do máy đo mức độ từ tính hoạt động với xung ống dẫn sóng, độ dịch chuyển đo được xác định bằng cách đo thời điểm bắt đầu xung và kết thúc xung nên độ chính xác của phép đo cao, độ phân giải tốt hơn 0,01% FS, điều này rất khó đạt được với các cảm biến khác.
* An toàn tốt: Máy đo mức điện từ có hiệu suất chống cháy nổ cao, về bản chất là chống cháy nổ, sử dụng an toàn, đặc biệt thích hợp để đo các nguyên liệu hóa học và chất lỏng dễ cháy.Trong quá trình đo không nhất thiết phải mở nắp bình để tránh mất an toàn khi đo thủ công.
* Đồng hồ đo mức chất lỏng điện từ dễ lắp đặt và bảo trì: đồng hồ đo mức chất lỏng điện từ thường được lắp đặt thông qua cổng ống hiện có của bể, đặc biệt thích hợp cho việc lắp đặt bể chứa ngầm và bể chứa đang hoạt động, và không thể ảnh hưởng đến sản xuất bình thường trong quá trình cài đặt.
Thông số kỹ thuật
| Các ứng dụng tiêu biểu | đo lường chất lỏng, giao diện |
| Dòng sản phẩm | NYCZ500 |
| Dạng ăng-ten | loại dòng, loại que |
| Chất liệu ăng ten | 304, 316 |
| Dải đo | 0-50 ~ 5000mm (loại cáp: 25 mét) |
| Đo lường độ chính xác | ± 0,5mm |
| Nguồn cấp | 24 VDC (hai dòng, bốn dòng), 220 VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Công việc hiện tại | 4 .. 20mA |
| Đặc tính tải | đầu ra hiện tại, khả năng chịu tải tối đa 6009;Ở đầu ra điện áp, điện trở tải tối đa là 2mA |
| Nhiệt độ quy trình | -40 ~ + 200 ℃ |
| Thời gian đáp ứng | 0,2 ~ 5ms |
| Quy trình áp lực | -0.1 đến 10.0MPa |
| Kết nối quá trình | ren, khung, mặt bích (tùy chọn) |
| lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | ExiaⅡCT6 Ga, ExdⅡCT6Gb (xem chứng chỉ để biết thêm chi tiết) |
*Nhận xét: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của bạn!
Để biết thêm chi tiết sản phẩm, xin vui lòng liên hệ với tôi!Cảm ơn bạn ~
