Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Khí lỏng, hơi nước | Các mẫu sản phẩm: | NP-93420-IF |
---|---|---|---|
Lớp chống cháy nổ: | Exia II CT6 Ga , Exd II CT6 Gb (Xem chứng chỉ để biết chi tiết) | Các mức độ bảo vệ: | IP67 |
Kết nối quá trình: | ren vít 、 mặt bích (có thể lựa chọn) | đầu ra tín hiệu: | 4 ... 20mA |
Nhiệt độ quy trình: | -25 ~ + 125 ℃ (> 125 ℃ có thể được tùy chỉnh) | Nguồn cấp: | 24VDC |
Điểm nổi bật: | Máy phát cảm biến áp suất màng IP67,Máy phát cảm biến áp suất ren trục vít,Máy phát mức chất lỏng áp suất 20mA |

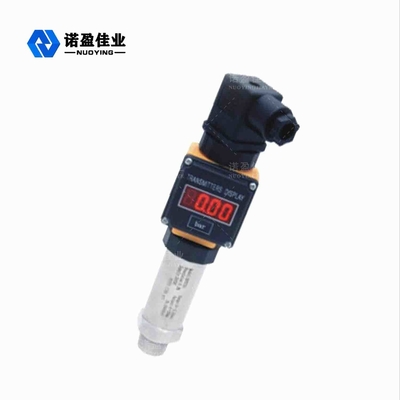

Máy phát áp suất Màng chắn áp suất hiệu suất cao được nhập khẩu chính hãng
Nguyên tắc làm việccủa máy phát áp suất
Dòng NP93420 sử dụng hiệu ứng tạo áp của chất bán dẫn và công nghệ gia công vi mô để sản xuất cầu Wheatstone trên định hướng tinh thể cụ thể của tấm silicon đơn tinh thể bằng phương pháp quang khắc, khuếch tán và các quy trình bán dẫn khác để tạo thành màng ngăn nhạy cảm khi chịu tác động của lực bên ngoài.Một sự thay đổi nhỏ xảy ra, điện trở suất thay đổi và điện trở cánh cầu thay đổi (một cặp trở nên lớn hơn và cặp kia trở nên nhỏ hơn) trong đầu ra tín hiệu điện áp kích thích, sau khi bù nhiệt độ máy tính, điều chỉnh điện trở bằng laser, khuếch đại tín hiệu và các phương pháp xử lý khác và nghiêm ngặt kiểm tra lắp ráp, hiệu chuẩn và các quy trình khác để sản xuất bộ truyền áp suất với tín hiệu đầu ra tiêu chuẩn.

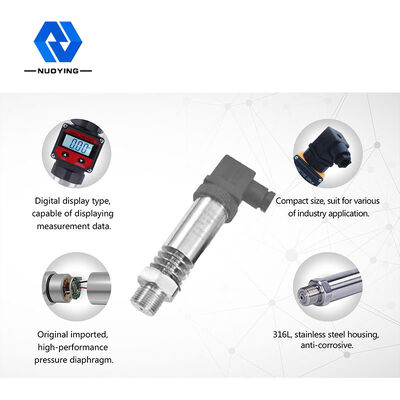

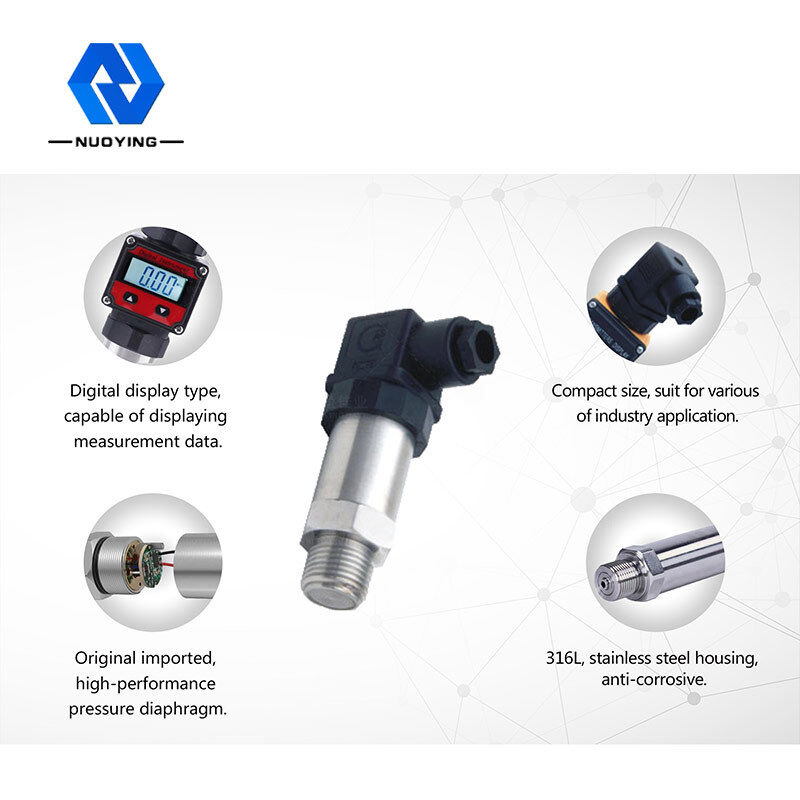

Tính năng thiết kếcủa máy phát áp suất

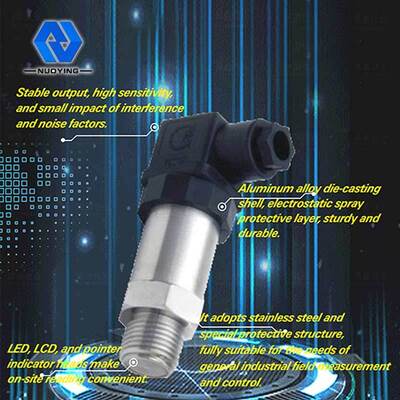

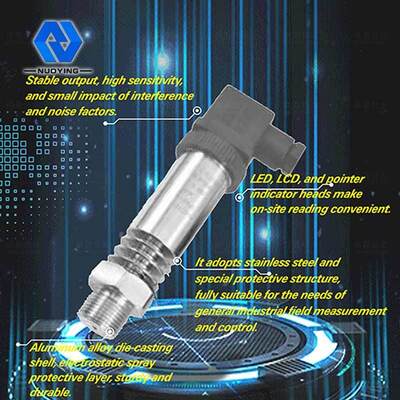

◎ Đầu ra ổn định, độ nhạy cao, ảnh hưởng của nhiễu và nhiễu tương đối nhỏ, chi phí tương ứng của mạch khuếch đại giảm và độ phân giải được cải thiện đáng kể.
◎ Mạch tích hợp V / I chuyên dụng, ít thiết bị ngoại vi, độ tin cậy cao, bảo trì đơn giản và dễ dàng, kích thước nhỏ, trọng lượng nhẹ, cài đặt và gỡ lỗi cực kỳ tiện lợi.
◎ Vỏ đúc bằng hợp kim nhôm, cách ly ba đầu, lớp bảo vệ phun sơn tĩnh điện, chắc chắn và bền.
◎ Truyền tín hiệu hai dây DC 4-20mA, khả năng chống nhiễu mạnh và khoảng cách truyền xa.
◎ LED, LCD, con trỏ ba loại chỉ báo, đọc tại chỗ rất thuận tiện.Có thể được sử dụng để đo độ nhớt, kết tinh và môi trường ăn mòn.
◎ khi được sử dụng trong các lĩnh vực nguy hiểm và cháy nổ, máy phát áp suất silicon khuếch tán được sử dụng.Sản phẩm có các đặc tính của dòng điện thấp, điện áp thấp và tiêu thụ điện năng thấp.Nó là một sản phẩm chống cháy nổ về bản chất an toàn và được trang bị chứng chỉ chống cháy nổ
◎ vật liệu thép không gỉ và cấu trúc bảo vệ đặc biệt, cũng như một loạt các biện pháp bảo vệ như chống sét, chống nhiễu, chống điện áp và quá dòng của mạch khuếch đại, cải thiện khả năng niêm phong đáng tin cậy, chống ăn mòn và chống môi trường làm việc khắc nghiệt, đáp ứng đầy đủ các nhu cầu đo lường và kiểm soát lĩnh vực công nghiệp nói chung
Các thông số kỹ thuậtcủa máy phát áp suất

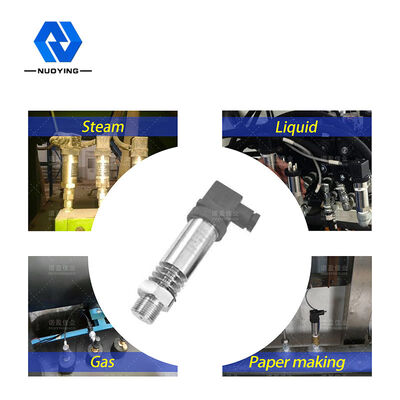

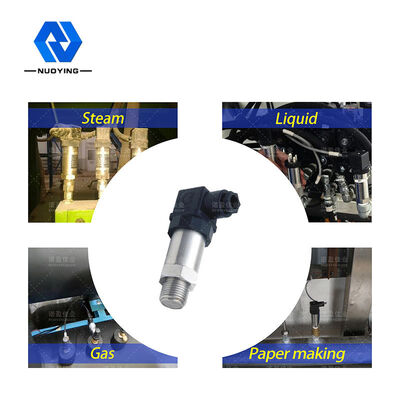

Ứng dụng tiêu biểu | Chất lỏng, khí, hơi nước | |||
dòng sản phẩm |
NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III | |||
phạm vi đo lường | URL giới hạn trên | |||
Đồng hồ đo áp suất | Seal đồng hồ đo áp suất | Hoàn toàn bị áp lực | Đồng hồ đo áp suất | |
0 ~ 5KPa ~ 3.5MPa | 0 ~ 7KPa ~ 100MPa | 0 ~ 20KPa ~ 35MPa | 0 ~ 0,1KPa ~ 2MPa | |
Vật liệu màng | 316L (có thể được tùy chỉnh) | |||
Cấp chính xác | 0,1.0,2 | |||
Nguồn cấp | 24VDC | |||
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... | |||
Nhiệt độ môi trường | -40 ~ + 85 ℃ | |||
Nhiệt độ quy trình | -25 ~ + 125 ℃ (> 125 ℃ có thể được tùy chỉnh) | |||
Kết nối quá trình | ren vít, mặt bích (có thể lựa chọn) | |||
Thời gian giảm xóc | 0,1 ~ 16 giây có thể điều chỉnh | |||
Quá tải cho phép | ≤2 lần phạm vi định mức | |||
Hiện trường | LCD (có thể lựa chọn) | |||
mức độ bảo vệ | IP67 | |||
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
