Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | báo động cho chất lỏng, bụi, hạt, chất rắn và các phương tiện khác | Các mẫu sản phẩm: | NYSP-UK862 |
---|---|---|---|
Lớp chống cháy nổ: | Exia II CT6 Ga , Exd II CT6 Gb (Xem chứng chỉ để biết chi tiết) | Các mức độ bảo vệ: | IP67 |
Báo lỗi: | Giới hạn trên hoặc giới hạn dưới, có thể điều chỉnh tại chỗ | Nhạy cảm: | 0,5pf ~ 750pf |
Thời gian trễ: | 0-30 giây | Bảo vệ mất điện: | mở, đóng, trường có thể chuyển đổi |
Điểm nổi bật: | Chẩn đoán thông minh Công tắc mức độ truyền sóng RF,Cảm biến mức độ truyền sóng RF Điện trở nhiệt độ,Bộ phát mức độ truyền sóng RF IP67 |

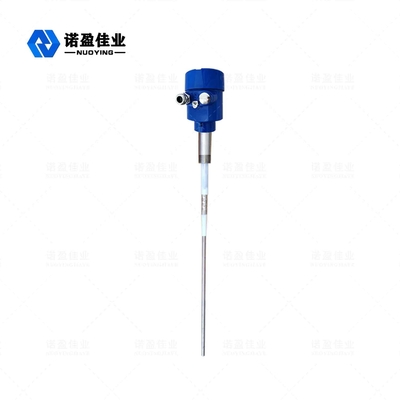

Chẩn đoán thông minh Công tắc truyền sóng RF Khả năng chịu nhiệt độ cao và thấp
Nguyên lý làm việc của công tắc chuyển đổi lưu lượng RF
Nguyên lý hoạt động của công tắc mức điện dung RF dựa trên công nghệ điện dung RF.Áp dụng một tần số vô tuyến vào đầu dò và xác định tác động do môi trường xung quanh gây ra thông qua phân tích liên tục.Bởi vì tất cả các vật liệu đều có hằng số điện môi và độ dẫn điện của chúng khác với không khí, tổng trở kháng phản ánh bởi sự dịch chuyển điện dung nhỏ sẽ thay đổi khi đầu dò tiếp xúc với vật liệu.Bởi vì đầu dò được cung cấp năng lượng và thành bình chứa tạo thành hai bản tụ điện, chất cách điện của đầu dò và không khí xung quanh trở thành vật liệu điện môi.Khi không khí (có hằng số điện môi bằng 1,0) được thay thế bằng bất kỳ vật liệu nào khác (hằng số điện môi> 1), hiệu ứng điện dung được tăng cường.Từ đó thay đổi trở kháng của ứng dụng.Tức là, sự thay đổi của giá trị điện dung gây ra sự thay đổi của trở kháng.Hiệu ứng này được đo bởi mạch và sau đó so sánh với tham chiếu được thiết lập bởi cài đặt độ nhạy (mạch).
Tính năng thiết kếcủa Công tắc chuyển tiền RF
◎ Khả năng chịu nhiệt độ cao và thấp: phù hợp với môi trường làm việc từ - 184 ℃ đến 280 ℃, và có thể cung cấp các đầu dò gốm thích hợp với nhiệt độ cao hơn.
◎ dạng đầu ra: đầu ra tín hiệu rơle đôi cực kép và đèn trạng thái hiển thị trạng thái đầu ra, với chức năng trì hoãn từ 0 đến 30 giây
◎ chẩn đoán thông minh: sau khi bật, mạch thiết bị tự động phát hiện xem trạng thái làm việc có bình thường hay không.
◎ Tính linh hoạt mạnh mẽ: nó có thể được áp dụng để đo các phương tiện dẫn điện và không dẫn điện khác nhau, chẳng hạn như chất lỏng, chất nhớt, hạt, bột và tro bay
◎ chống bám dính: mạch chống bám dính đã được cấp bằng sáng chế có thể loại bỏ các tín hiệu sai do chất liệu bám dính.
◎ đầu dò có thể tháo rời: không có kết nối cáp giữa bộ điều khiển và đầu dò, và bộ điều khiển có thể được tháo ra, thay thế và sửa chữa bất kỳ lúc nào mà không ảnh hưởng đến vật liệu đến và đi.
Các thông số kỹ thuậtcủa Công tắc chuyển tiền RF
Ứng dụng tiêu biểu | báo động cho chất lỏng, bụi, hạt, chất rắn và các phương tiện khác |
dòng sản phẩm | NYSP-UK862 |
Dạng que thăm dò | Loại cáp (tùy chọn) |
Vật liệu que thăm dò | 500mm (có thể được tùy chỉnh) |
Nguồn cấp | 24VDC |
Đầu ra tín hiệu | DPDT, 5A 24VDC hoặc 5A 220VAC |
Nhiệt độ môi trường | -40 ~ + 80 ℃ |
Nhiệt độ quy trình | -184 ~ + 260 ℃,> 260 ℃ Chọn đầu dò nhiệt độ cao bằng gốm |
Quy trình áp lực | -0,1 ~ 2,0 MPa |
Kết nối quá trình | ren vít, giá đỡ, mặt bích (tùy chọn) |
thời gian trễ | 0-30 giây |
Bảo vệ mất điện | mở, đóng, trường có thể chuyển đổi |
nhạy cảm | 0,5 pf ~ 750 pf |
Báo lỗi | Giới hạn trên hoặc giới hạn dưới |
mức độ bảo vệ | IP67 |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
