Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo mức chất lỏng và giao diện | Các mẫu sản phẩm: | NYCZ500 |
---|---|---|---|

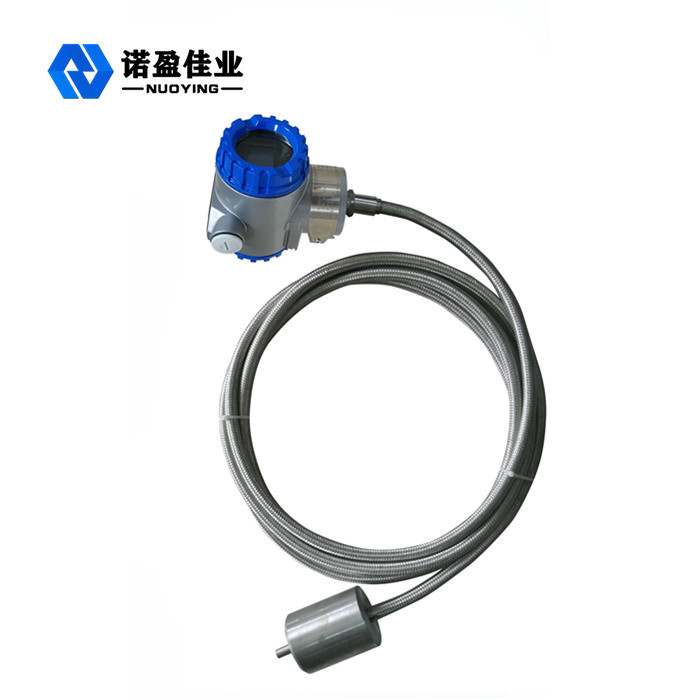

Dạng ăng-ten: | dây cáp | Vật liệu dạng ăng-ten: | 304、316 |
Độ chính xác của phép đo: | ± 0,5mm | Áp suất quy trình: | -0,1 ~ 10 MPa |

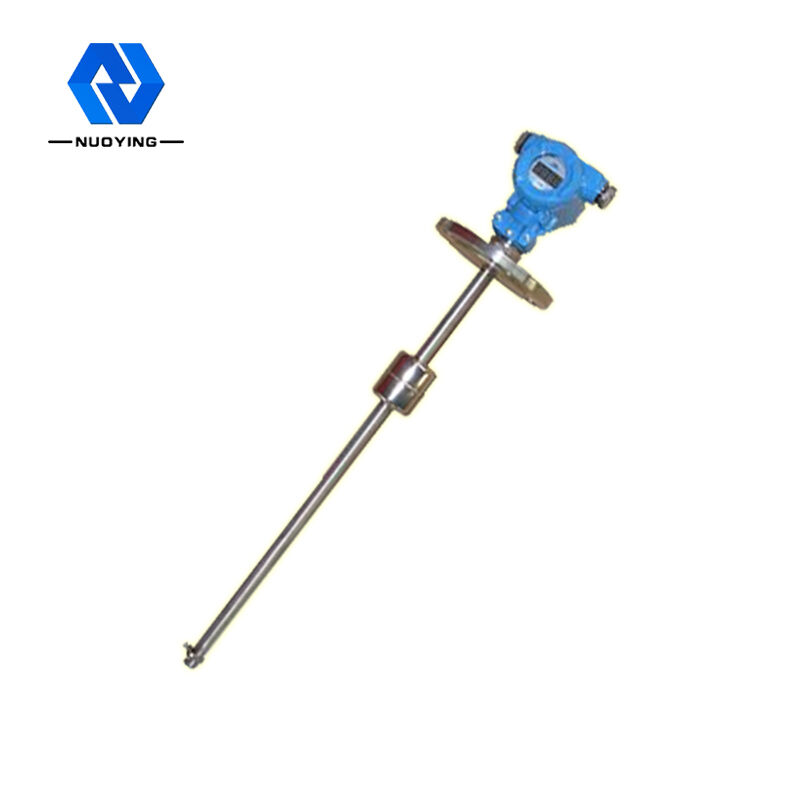

Kết nối quá trình: | mặt bích (tùy chọn)) | Lớp chống cháy nổ: | Exia II CT6Ga, Exd II CT6Gb (xem chứng chỉ để biết thêm chi tiết) |
Điểm nổi bật: | Máy đo mức từ trường mặt bích,Máy đo mức chất lỏng cách điện từ loại que,Máy đo mức chất lỏng từ tính 0 |
Máy đo mức chất lỏng điện từ có độ chính xác cao Lắp đặt dễ dàng
Nguyên lý làm việc của máy đo mức chất lỏng từ tính
Khi đồng hồ đo mức chất lỏng từ động hoạt động, bộ tạo xung trong buồng điện tử sẽ phát ra một xung khởi động.Khi xung bắt đầu được truyền trong dây dẫn sóng, một từ trường quay đi về phía trước dọc theo hướng của dây dẫn sóng được tạo ra.Khi từ trường gặp từ trường vĩnh cửu trong quả cầu nổi sẽ sinh ra tác dụng suất từ làm cho dây dẫn sóng bị xoắn tạo ra sóng cơ có tốc độ không đổi.Sóng cơ này truyền theo hai phương.Sóng cơ học đến đầu que đo bị bộ điều tiết hấp thụ.Sóng cơ truyền ngược về hướng của thùng điện tử được cơ cấu thu nhận năng lượng lắp trong thùng điện tử cảm nhận và chuyển thành các xung dòng điện tương ứng.Sau đó, cơ chế thu nhận năng lượng sẽ tính toán chênh lệch thời gian giữa hai xung để đo chính xác độ cao của mực chất lỏng đo được.
Tính năng thiết kếcủa Máy đo mức chất lỏng từ tính
◎Khả năng ứng dụng rộng rãi hơn, với nhiều dạng thăm dò, nhiều dạng kết nối quy trình, nhiều vật liệu sản xuất và thiết kế có thể tùy chỉnh
◎Độ tin cậy cao: vì máy đo mức chất lỏng từ tính áp dụng nguyên tắc ống dẫn sóng, không có bộ phận chuyển động cơ học, do đó không có ma sát và mài mòn.Toàn bộ bộ chuyển đổi được bao bọc trong một ống thép không gỉ, không tiếp xúc với phương tiện đo.Cảm biến hoạt động đáng tin cậy và có tuổi thọ lâu dài
◎độ chính xác cao: vì máy đo mức chất lỏng từ tính hoạt động với xung ống dẫn sóng, dịch chuyển đo được được xác định bằng cách đo thời gian của xung bắt đầu và xung kết thúc, do đó, độ chính xác của phép đo cao và độ phân giải tốt hơn 0,01% FS, đó là khó đạt được với các cảm biến khác
◎An toàn cao: máy đo mức chất lỏng từ tính có hiệu suất chống nổ cao, an toàn nội tại và chống cháy nổ, sử dụng an toàn, và đặc biệt thích hợp để đo các nguyên liệu hóa học và chất lỏng dễ cháy.Không cần mở nắp bình trong quá trình đo để tránh mất an toàn khi đo thủ công.
◎Đồng hồ đo mức chất lỏng điện từ dễ lắp đặt và dễ bảo trì: đồng hồ đo mức chất lỏng từ hóa thường được lắp đặt thông qua lỗ ống hiện có trên nóc bồn, đặc biệt thích hợp cho việc lắp đặt các bể chứa ngầm và bể chứa đã đi vào hoạt động, và hoạt động bình thường không thể bị ảnh hưởng trong quá trình cài đặt
Các thông số kỹ thuậtcủa Máy đo mức chất lỏng từ tính
Ứng dụng tiêu biểu | Đo chất lỏng, giao diện |
dòng sản phẩm |
NYCZ500 |
Dạng Ăng-ten |

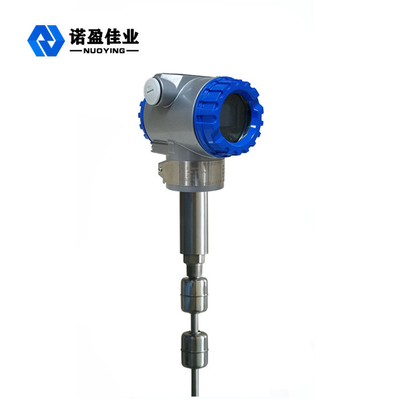

Cáp, loại cực |
Chất liệu ăng ten |
304.316 |
phạm vi đo lường | 0-50m ~ 5000mm (cáp: 25m) |
Độ chính xác đo lường | ± 0,5mm |
Nguồn cấp | 24VDC (hai dòng, bốn dòng), 220VAC |
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
Công việc hiện tại |
4… 20mA |
Đặc tính tải | Khi dòng điện đầu ra, điện trở tải tối đa là 600Ω;Khi điện áp ra, tải trọng tối đa là 2mA |
Nhiệt độ quy trình | -40 ~ + 200 ℃ |
thời gian đáp ứng | 0,2 ~ 5ms |
Quy trình áp lực | -0,1 ~ 10,0MPa |
Kết nối quá trình | ren vít, khung, mặt bích (có thể lựa chọn) |
tỷ lệ phân giải | ± 1mm |
mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
