Thông tin chi tiết sản phẩm:
|
Đăng kí: | Chất lỏng / Khí / Hơi nước | Sản phẩm số.: | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III |
---|---|---|---|
Đồng hồ đo áp suất: | 0 ~ 5KPa ~ 3.5MPa / 0 ~ 0.1KPa ~ 2MPa | Áp suất niêm phong: | 0 ~ 7KPa ~ 100MPa |
Hoàn toàn bị áp lực: | 0 ~ 20KPa ~ 35MPa | Vật liệu màng: | 316L (tùy chọn) |
Sự chính xác: | 0,1 / 0,2 lớp | Nguồn cấp: | 24VDC |
Đầu ra: | 4 ... 20mA / HART / RS485 / Modbus ... | Trưng bày: | LCD (tùy chọn) |
Điểm nổi bật: | Máy phát cảm biến áp suất màng 24VDC,Máy phát áp suất màng ngăn chất lỏng,Máy phát cảm biến áp suất khí cấp 0 |

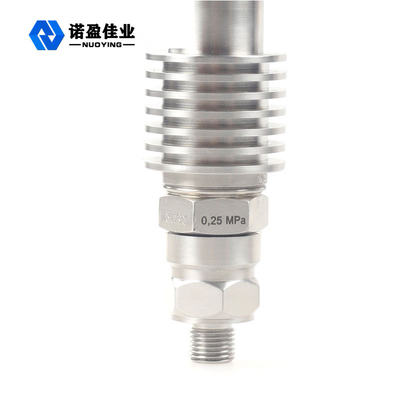

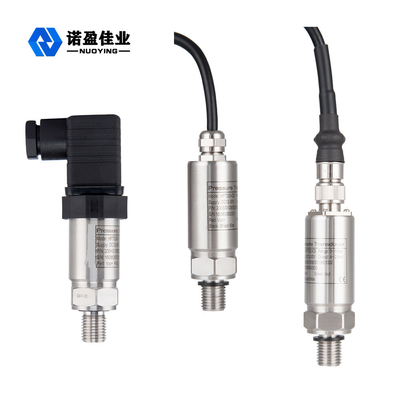

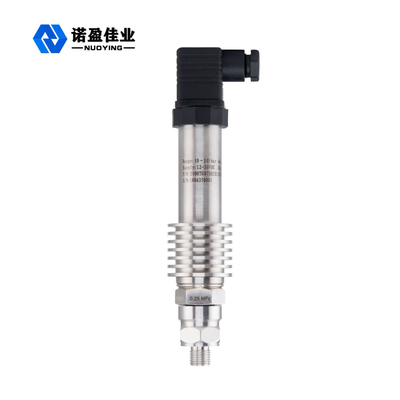

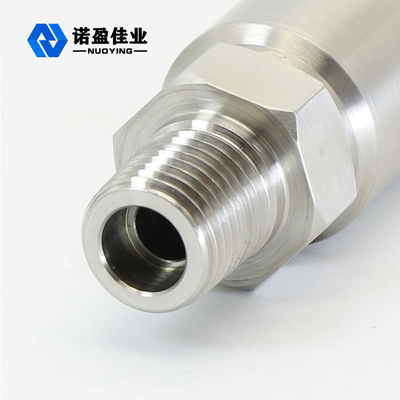

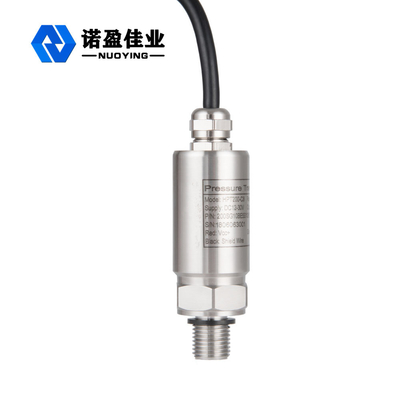

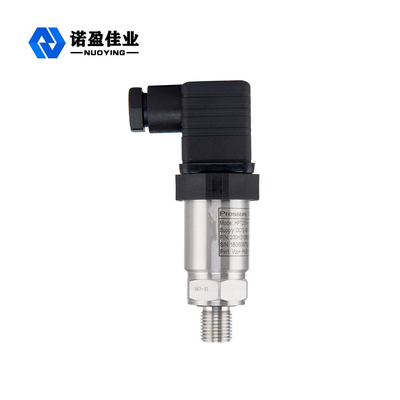

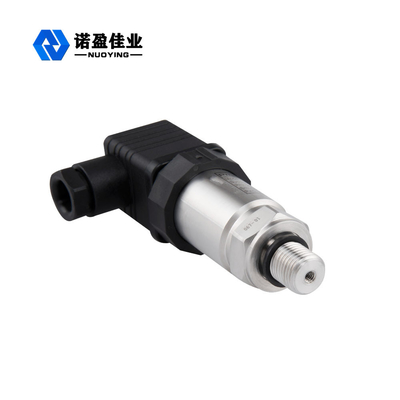

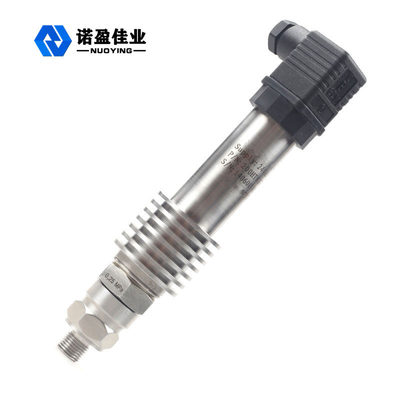

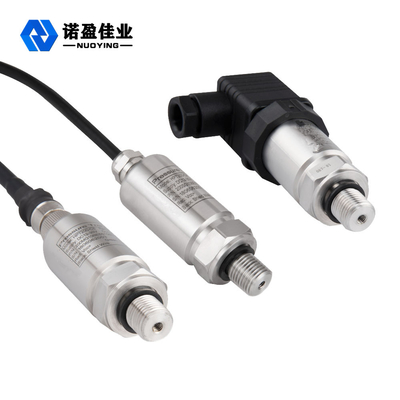

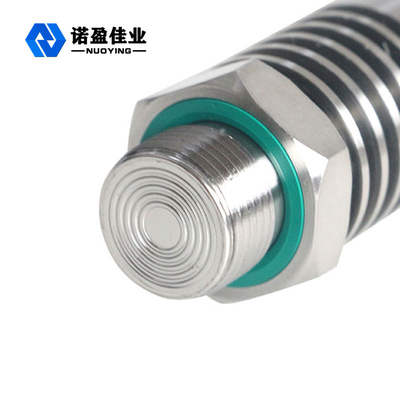

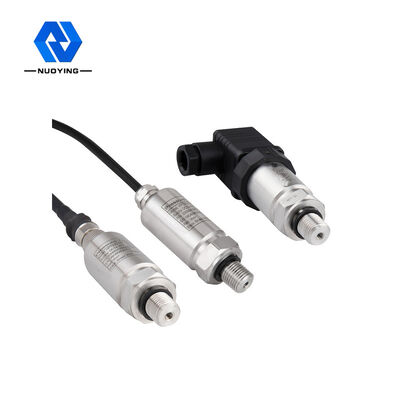

Máy phát cảm biến màng áp suất hiệu suất cao cho khí lỏng 24VDC 0,1 / 0,2 cấp
Cảm biến áp suất silicon khuếch tán dòng NP93420 đều là chip nhập khẩu, sau khi thiết kế cấu trúc, xử lý tín hiệu và lắp ráp cẩn thận, tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia về thử nghiệm và sản xuất thế hệ cảm biến áp suất mới.Dòng sản phẩm có đầu ra ổn định, độ nhạy và độ chính xác cao, đặc tính nhiệt độ tốt và khả năng chống nhiễu mạnh.
nguyên tắc làm việc
Dòng NP93420 là việc sử dụng hiệu ứng tạo áp bán dẫn và công nghệ xử lý cơ học vi mô, trong lát cắt silicon đơn tinh thể cụ thể, được làm bằng thạch bản, khuếch tán, v.v. điện trở suất thay đổi, làm cho điện trở cánh tay cầu thay đổi (một cặp lớn hơn nhỏ hơn) trong đầu ra tín hiệu điện áp kích thích, Thông qua bù nhiệt độ máy tính, điều chỉnh điện trở laser, khuếch đại tín hiệu và các phương pháp xử lý khác và phát hiện lắp ráp nghiêm ngặt, hiệu chuẩn và các quy trình khác, áp suất máy phát với tín hiệu đầu ra tiêu chuẩn được sản xuất.
Tính năng thiết kế
• Đầu ra ổn định, độ nhạy cao, ảnh hưởng của nhiễu và nhiễu tương đối nhỏ, chi phí tương ứng của mạch khuếch đại giảm, và độ phân giải được cải thiện đáng kể.
• Mạch tích hợp V / I đặc biệt, ít thiết bị ngoại vi, độ tin cậy cao, bảo trì đơn giản, dễ dàng, kích thước nhỏ, trọng lượng nhẹ, cài đặt và gỡ lỗi rất thuận tiện.
• Vỏ đúc bằng hợp kim nhôm, cách ly ba đầu, lớp bảo vệ phun sơn tĩnh điện, siêu bền.
• Truyền tín hiệu hai dây 4-20mA DC, khả năng chống nhiễu mạnh, khoảng cách truyền xa.
• Đèn LED, LCD, đầu chỉ báo ba con trỏ, đọc trường rất tiện lợi.Nó có thể được sử dụng để đo độ nhớt, kết tinh và phương tiện ăn mòn.
• Máy phát áp suất silicon khuếch tán được sử dụng trong các lĩnh vực nguy hiểm và cháy nổ.Sản phẩm có các đặc tính của dòng điện thấp, điện áp thấp và tiêu thụ điện năng thấp.Nó là một sản phẩm an toàn về bản chất và chống cháy nổ, và được trang bị chứng chỉ chống cháy nổ.
• Việc sử dụng vật liệu thép không gỉ và cấu trúc bảo vệ đặc biệt, mạch khuếch đại chống sét, chống nhiễu, chống điện áp, quá dòng và một loạt các phương tiện bảo vệ, cải thiện khả năng niêm phong đáng tin cậy chống ăn mòn và chống lại môi trường làm việc khắc nghiệt , hoàn toàn phù hợp với nhu cầu đo lường và điều khiển lĩnh vực công nghiệp nói chung.
Các thông số kỹ thuật
Đăng kí | chất lỏng, khí, hơi nước | |||
Sản phẩm số. | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III | |||
Dải đo | URL giới hạn trên | |||
Đồng hồ đo áp suất | Áp suất niêm phong | Hoàn toàn bị áp lực | Đồng hồ đo áp suất | |
0 ~ 5KPa ~ 3.5MPa | 0 ~ 7KPa ~ 100MPa | 0 ~ 20KPa ~ 35MPa | 0 ~ 0,1KPa ~ 2MPa | |
Vật liệu màng | 316L (Tùy chọn) | |||
Cấp chính xác | 0,1 / 0,2 nâng cấp | |||
Nguồn cấp | 24VDC | |||
Đầu ra | 4 ... 20mA / HART / RS485 / Modbus ... | |||
Nhiệt độ môi trường | -40 ~ + 85 ℃ | |||
Nhiệt độ quy trình | -25 ~ + 125 ℃ (+ 125 ℃ có thể được tùy chỉnh) | |||
Sự liên quan | ren, mặt bích (Tùy chọn) | |||
Thời gian giảm xóc | 0,1 ~ 16 giây có thể điều chỉnh | |||
Cho phép quá tải |
≤ Phạm vi tỷ lệ 2 lần |
|||
Trưng bày | LCD (Tùy chọn) | |||
Mức độ bảo vệ | IP67 | |||
Lớp chống cháy nổ | Exia ⅡCT6 Ga, ExdⅡCT6 Gb |
