Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | đo giao diện | Antenna dạng: | gậy |
---|---|---|---|
dòng sản phẩm: | NYCZ500 | Chất liệu ăng ten: | 304, 316 |
Dải đo: | 0-50 ~ 5000mm | Đo độ chính xác: | ± 0,5mm |
Lớp bảo vệ: | IP 65 (tùy chọn) | Lớp chống cháy nổ: | ExiaIICT6Ga (tùy chọn) |
Điểm nổi bật: | Máy đo mức chất lỏng Radar,Cảm biến mức chất lỏng radar từ tính,Máy phát mức radar IP65 |

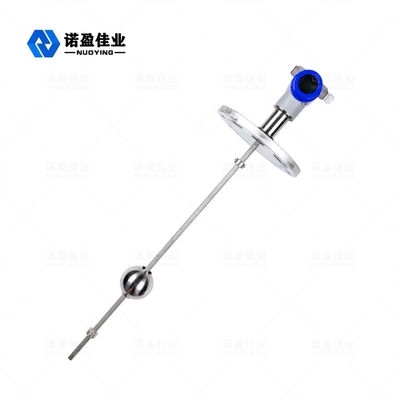

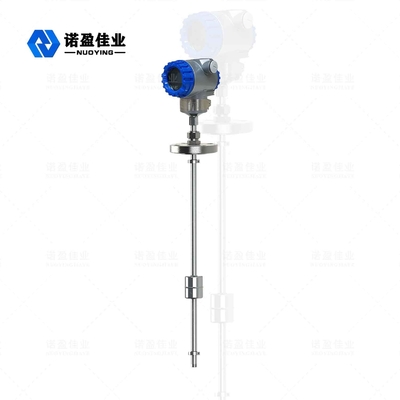

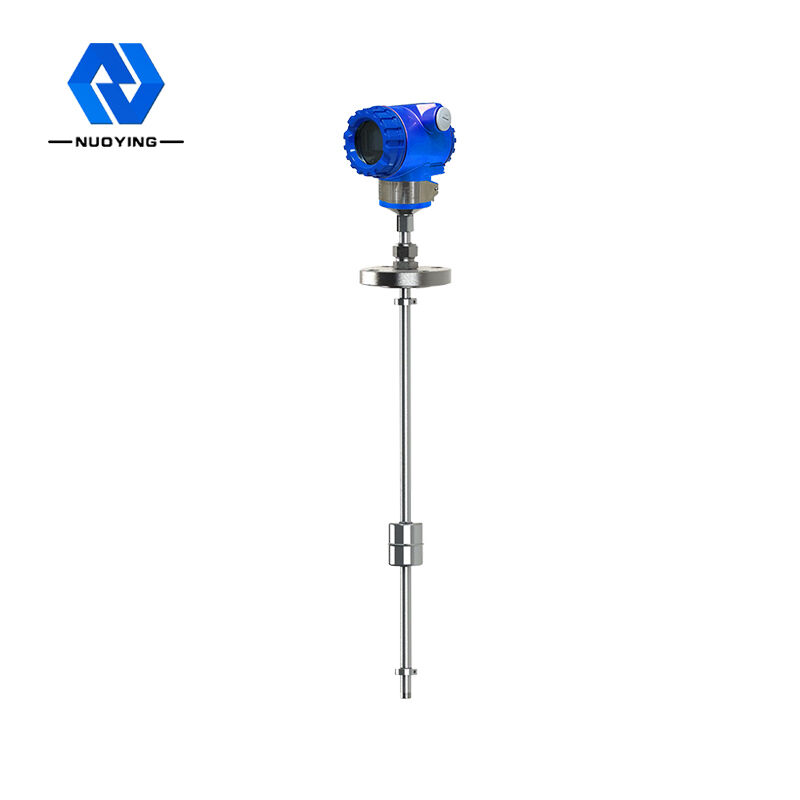

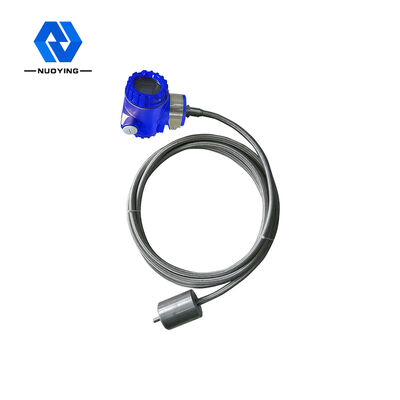

Máy đo mức chất lỏng từ tính có độ chính xác cao, an toàn tốt
Nguyên lý làm việc của đồng hồ đo mức chất lỏng từ tính
Khi đồng hồ đo mức chất lỏng điện từ hoạt động, bộ tạo xung trong kho điện tử sẽ phát ra một xung ban đầu.Khi xung ban đầu được truyền trong dây dẫn sóng, một từ trường quay được tạo ra dọc theo hướng của dây dẫn sóng.Khi từ trường này gặp từ trường vĩnh cửu trong quả cầu nổi sẽ sinh ra hiệu ứng từ lực làm cho dây dẫn sóng bị xoắn tạo ra sóng cơ có tốc độ không đổi.Sóng cơ truyền theo hai hướng, sóng cơ truyền đến đầu que đo bị van điều tiết hấp thụ, sóng cơ truyền ngược về phương của kho điện tử được cảm nhận bởi cơ cấu thu nhận năng lượng lắp trong kho điện tử, và được chuyển đổi thành các xung dòng điện tương ứng, cơ chế thu nhận năng lượng Sau khi tính toán chênh lệch thời gian giữa hai xung, có thể đo chính xác độ cao của mực chất lỏng đo được.
Thông số kỹ thuật máy đo mức chất lỏng từ tính
Nguồn cấp | 24VDC (tùy chọn) |
Đầu ra tín hiệu | HART(không bắt buộc) |
Công việc hiện tại | 4 ... 20mA |
Đặc tính tải | Khi đầu ra hiện tại, điện trở tải tối đa là 600Ω;Điện áp đầu ra, khả năng chịu tải tối đa 2mA |
Nhiệt độ quy trình | -40 ~ + 200 ° C |
Thời gian đáp ứng | 0,2 ~ 5ms |
Quy trình áp lực | -0,1 ~ 10,0MPa |
Kết nối quá trình | mặt bích (tùy chọn) |
Nghị quyết | ± 1mm |
Lớp bảo vệ | IP 67 (tùy chọn) |
Lớp chống cháy nổ | ExiaIICT6Ga (xem chứng chỉ) |
