Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng hằng số điện môi thấp | Lớp chống cháy nổ: | Exia II CT6 Ga , Exd II CT6 Gb |
---|---|---|---|
Dải đo: | 6m | Antenna dạng: | Loại ống |
Độ chính xác đo lường: | 0,05% ~ 0,1% F.S | Nhiệt độ quy trình: | -40 ~ + 250 ℃ |
Áp suất quy trình: | -0.1 ~ 4.0MPa | đầu ra tín hiệu: | 4 ... 20mA / HART |
Điểm nổi bật: | Công tắc mức radar không đổi điện môi thấp,Máy phát radar sóng có hướng dẫn áp suất cao,Máy đo mức radar nhiệt độ cao 20mA |

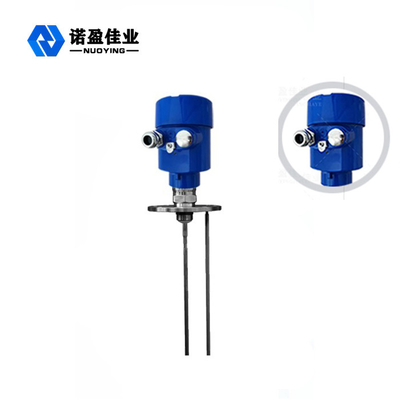

Nhiệt độ cao Máy đo mức sóng có hướng dẫn bằng sóng cao áp Nhiệt độ cao Phương tiện hằng số điện môi thấp
Nguyên tắc làm việc củaNhiệt độ cao Máy đo mức sóng có hướng dẫn bằng sóng cao áp Nhiệt độ cao Phương tiện hằng số điện môi thấp
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn truyền dọc theo cụm phát hiện (cáp thép hoặc thanh thép).Khi gặp môi trường đo, hằng số điện môi thay đổi, gây ra phản xạ và một phần năng lượng xung bị phản xạ trở lại.Khoảng thời gian giữa xung phát ra và xung phản xạ tỷ lệ thuận với khoảng cách của môi trường đo.
Đặc điểm thiết kế của Nhiệt độ cao Máy đo mức sóng có hướng dẫn bằng sóng cao áp Nhiệt độ cao Phương tiện hằng số điện môi thấp
◎ máy đo mức radar thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng phát hiện tiếng vọng độc đáo.Đó là đo lường tiếp xúc, với độ chính xác đo lường cao và đo lường chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính;
◎ các chế độ kết nối quy trình khác nhau và các loại thành phần phát hiện làm cho máy đo mức radar sóng dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như: môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp;
Chế độ làm việc ◎ xung được áp dụng, sản phẩm có công suất phát xạ cực thấp và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.
Các thông số kỹ thuật củaNhiệt độ cao Máy đo mức sóng có hướng dẫn bằng sóng cao áp Nhiệt độ cao Phương tiện hằng số điện môi thấp
Ứng dụng tiêu biểu | Chất lỏng |
Chất lỏng hằng số điện môi thấp | |
dòng sản phẩm | NYRD704 |
Dạng ăng ten | loại ống |
Chất liệu ăng ten |
PTFE, 304,316 |
Lấy mẫu tiếng vọng |
55 lần / s |
phạm vi đo lường | 6m |
Độ chính xác đo lường | 0,05% ~ 0,1% FS |
Nguồn cấp | 24VDC (hai dòng, bốn dòng), 220VAC |
đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 250 ℃ |
Quy trình áp lực | -0.1 ~ 4.0MPa, |
Kết nối quá trình | ren vít, mặt bích (tùy chọn) |
Giao diện điện | M20 * 1.5, ½ ″ NPT |
mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng
