Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | chất lỏng ， bột rắn | dòng sản phẩm: | NYRD701 |
|---|---|---|---|
| Lấy mẫu tiếng vang: | 55 lần / s | Nhiệt độ quy trình: | -40 ~ + 130 ° C |
| Giao diện điện: | M20 × 1,5, ½ "NPT | Áp suất quy trình: | （-0,1 ~ 4） MPa |
| Lớp chống cháy nổ: | ExiaIICT6Ga | Antenna dạng: | cáp đơn ， thanh đơn |
| Điểm nổi bật: | Bộ vi xử lý Máy phát mức radar sóng có hướng dẫn,Cảm biến mức radar có hướng dẫn bằng bột rắn,Cảm biến mức chất lỏng radar 4MPa |
||

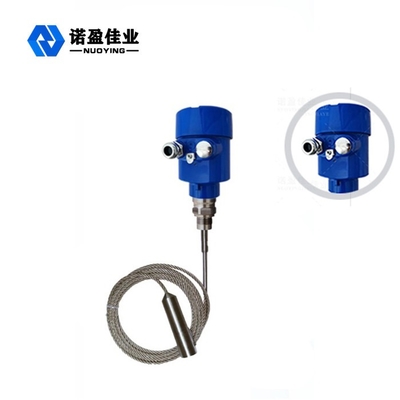

Bộ vi xử lý tiên tiến Máy đo mức radar sóng có hướng dẫn cho các ứng dụng phức tạp
Nguyên lý làm việc của Bộ vi xử lý tiên tiến Máy đo mức rađa sóng có hướng dẫn cho các ứng dụng phức tạp
Xung chống ăn mòn và vi sóng do radar sóng dẫn đường phát ra sẽ truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép) và chạm vào phương tiện được thử nghiệm.Do hằng số điện môi thay đổi đột ngột gây ra hiện tượng phản xạ, một phần năng lượng xung bị phản xạ ngược trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Xử lý đầu vào
Bộ phóng xạ sóng có hướng dẫn là một thiết bị đo lường nhằm vào mối quan hệ của du hành thời gian.Các701thread & flange Anti-Corrtsionsóng radar dẫn sóng chạy với tốc độ ánh sáng và thời gian di chuyển có thể được chuyển đổi thành tín hiệu mức mục đích bằng các bộ phận điện tử.Đầu dò hư cấu khôn ngoan phát ra xung tần số cao và lan truyền dọc theo dây cáp hoặc đầu dò thanh.
Xử lý đầu ra
Bằng cách nhập vị trí trống như chiều cao bồn chứa E (= không), chiều cao bồn chứa đầy F (= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động và điều chỉnh đồng hồ phù hợp với môi trường đo, tương ứng với đầu ra 4-20mA.
Đặc điểm thiết kế của Bộ vi xử lý tiên tiến Máy đo mức rađa sóng có hướng dẫn cho các ứng dụng phức tạp
◎ Máy đo mức đối tượng radar sóng có hướng dẫn sử dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo liên lạc, đo có độ chính xác cao, đo chính xác hơn.Bên cạnh đó, là radar dẫn sóng không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70-X phù hợp với các ứng dụng và điều kiện làm việc phức tạp linh hoạt do các chế độ kết nối đa xử lý và các loại mô-đun phát hiện.Ví dụ: môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
◎ Xung động làm việc hiện đại, công suất phát xạ thấp, có thể được lắp đặt trong nhiều loại thùng chứa phi kim loại và thép không gỉ có tính ăn mòn cao, không gây khắc nghiệt cho cơ thể con người và môi trường xung quanh.
Thông số kỹ thuật của Bộ vi xử lý nâng cao Máy đo mức rađa sóng có hướng dẫn cho các ứng dụng phức tạp
| Ứng dụng tiêu biểu | Chất lỏng (kết dính, nhiệt độ cao và áp suất cao, Cuộn dây sưởi ấm tích hợp, thang, tấm nổi) |
| Bụi (tro bay, bột đá vôi) | |
| Chất rắn (hạt nhỏ, hạt, sỏi, cát) | |
| Dòng sản phẩm | NYRD701 |
| Dạng ăng ten | Loại cáp, loại thanh, loại cáp đôi, loại thanh đôi, loại ống dẫn sóng |
| Chất liệu ăng ten | 304, 316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 6m, 30 m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ° C, -40 ~ +250 ° C, -40 ~ +500 ° C |
| Quy trình áp lực | -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
| Kết nối quá trình | Chủ đề, khung, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ | IP 65, IP 67, IP 68 |
| Lớp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
