Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Chất lỏng trong môi trường nhiệt độ cao và áp suất cao | Chất liệu ăng ten: | 304 |
|---|---|---|---|
| Dải đo: | 15m | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... |
| Kết nối quá trình: | Mặt bích | Lớp bảo vệ: | IP 68 |
| Lớp chống cháy nổ: | ExiaIICT6Ga | tần số: | 500MHz-1.8GHz |
| Điểm nổi bật: | Máy phát mức radar có hướng dẫn Đội ngũ cao,Máy phát mức sóng có hướng dẫn 6m,Máy phát mức sóng có hướng dẫn bụi |
||

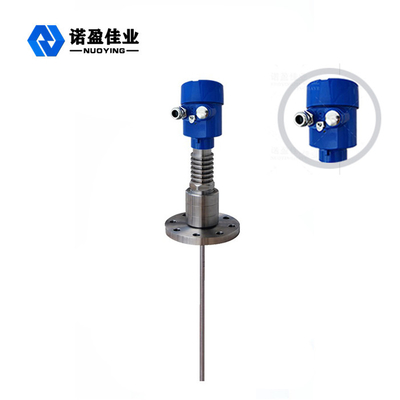

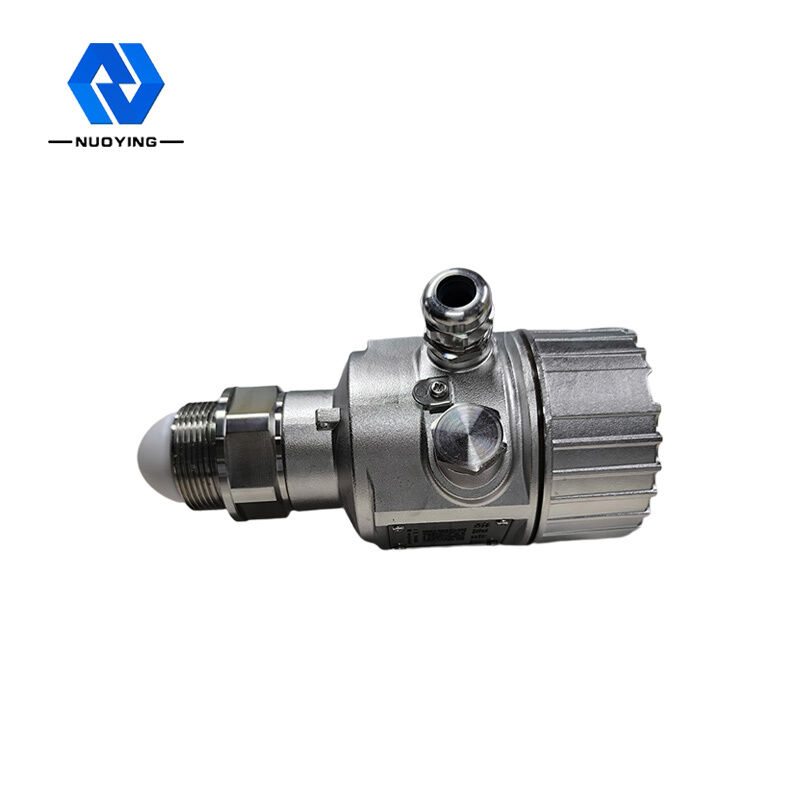

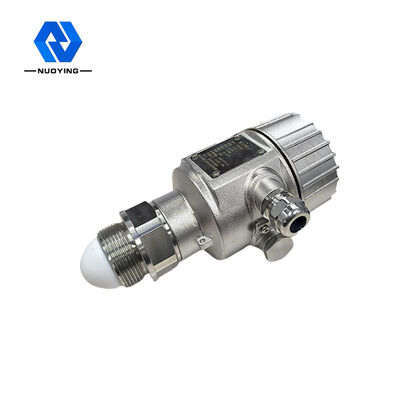

Máy phát mức radar sóng có hướng dẫn NYRD 705 cho chất lỏng trong môi trường nhiệt độ cao và áp suất cao
Nguyên lý làm việc của máy phát mức radar sóng có hướng dẫn NYRD 705 cho chất lỏng trong môi trường nhiệt độ cao và áp suất cao
Xung vi ba mạnh và chống ăn mòn phát ra bởi radar sóng laser dẫn đường lan truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép), và chạm vào phương tiện được thử nghiệm.Theo sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ, và một phần năng lượng xung bị phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỉ lệ với khoảng cách của các chất đo được.
Xử lý đầu vào
Thiết bị radar sóng có hướng dẫn là một thiết bị đo lường tập trung vào nguyên tắc du hành thời gian.Sóng công cụ radar chạy với tốc độ ánh sáng và thời gian tiến hành có thể được chuyển đổi thành tín hiệu mức mục đích bằng các thiết bị và linh kiện điện tử.Đầu dò phát ra xung tần số cao & chất rắn và lan truyền dọc theo cáp hoặc đầu dò thanh.
Xử lý đầu ra
Bằng cách nhập chiều cao thùng rỗng E (= không), chiều cao thùng đầy F (= toàn dải) và một số thông số ứng dụng, thông số ứng dụng, sẽ tự động điều chỉnh đồng hồ với điều kiện đo, tương ứng với đầu ra 4-20mA.
Đặc điểm thiết kế của Máy phát mức radar sóng có hướng dẫn NYRD 705 cho chất lỏng trong môi trường nhiệt độ cao và áp suất cao
◎ Máy đo mức đối tượng radar sóng có hướng dẫn phù hợp với công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo liên lạc, đo độ chính xác cao, đo chính xác hơn.cuttentluy, radar dẫn sóng không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70-X phù hợp với các ứng dụng và điều kiện làm việc phức tạp linh hoạt do các chế độ kết nối xử lý và các loại mô-đun phát hiện.Chẳng hạn như: môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
◎ Chế độ làm việc xung, công suất phát xạ thấp, có thể để trong nhiều loại bình chứa phi kim loại, ăn mòn, không gây hại cho cơ thể con người và môi trường.
Thông số kỹ thuật của máy phát mức radar sóng có hướng dẫn NYRD 705 cho chất lỏng trong môi trường nhiệt độ cao áp suất cao
| Ứng dụng tiêu biểu | Chất lỏng, hằng số điện môi thấp, Cuộn dây làm nóng tích hợp, bậc thang, tấm nổi |
| Bụi (tro bay, bê tông và các phương tiện khác) | |
| Chất rắn (hạt nhỏ, hạt, sỏi, cát | |
| Dòng sản phẩm | NYRD705 |
| Dạng ăng ten | loại thanh, loại cáp đôi, loại thanh đôi |
| Chất liệu ăng ten | 316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 15m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -200 ~ +400 ° C |
| Quy trình áp lực | -0,1 ~ 40MPa |
| Kết nối quá trình | mặt bích |
| Giao diện điện | ½ "NPT |
| Lớp bảo vệ | IP 68 |
| Lớp chống cháy nổ | ExiaIICT6Ga |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
