Thông tin chi tiết sản phẩm:
|
| Lấy mẫu tiếng vang: | 55 lần / s | Dải đo: | 5m |
|---|---|---|---|
| Đo lường độ chính xác: | 0,05% ~ 0,1% FS | Nguồn cấp: | Nguồn điện 220VAC |
| Giao diện điện: | M20 × 1,5, ½ "NPT | Lớp bảo vệ: | IP 67 |
| Antenna dạng: | loại que | Ứng dụng tiêu biểu: | áp suất cao, cuộn dây làm nóng tích hợp |
| Điểm nổi bật: | Máy phát mức sóng có hướng dẫn thông minh 6m,Máy phát mức loại Gwr áp suất cao,Máy phát mức radar chống ăn mòn |
||

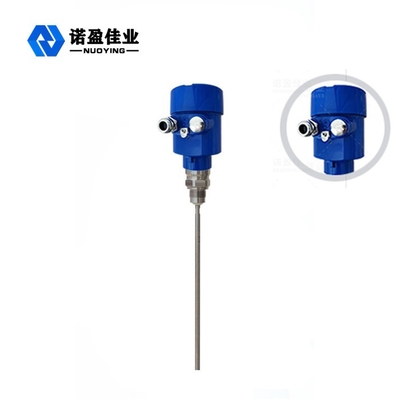

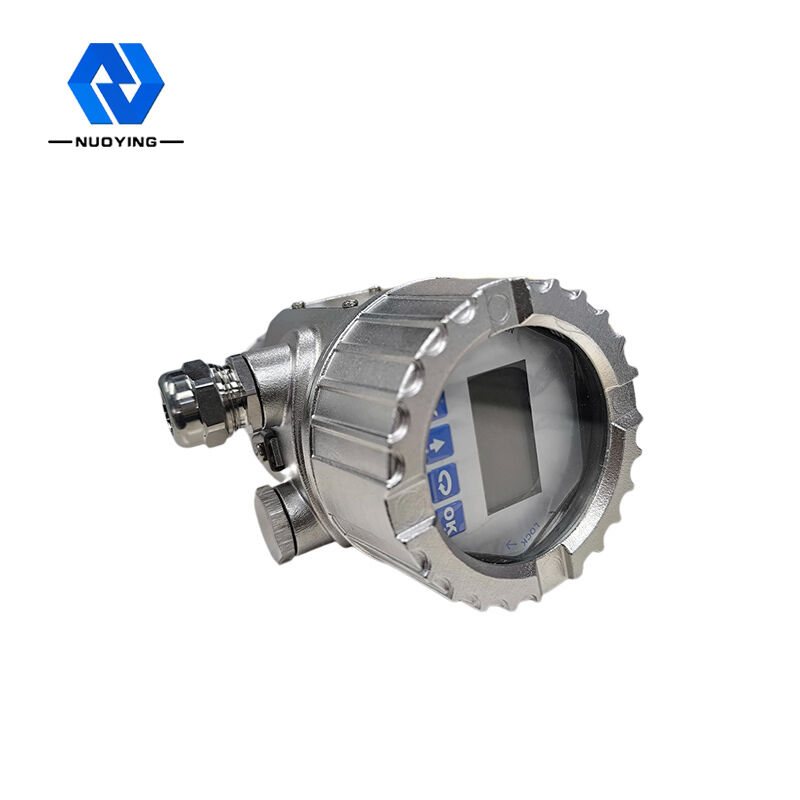

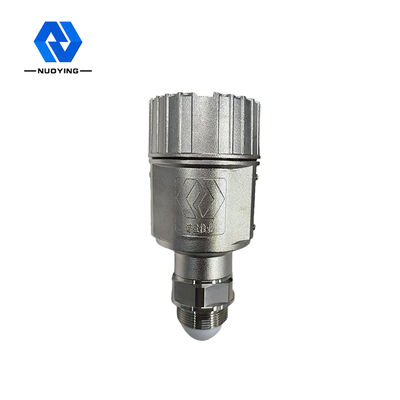

5m Phát hiện tiếng vọng độc đáo Máy phát sóng radar có hướng dẫn áp suất cao NYRD 702
Nguyên lý làm việc của Máy phát sóng radar có hướng dẫn bằng sóng âm thanh độc đáo 5m NYRD 702
Xung chống ăn mòn và vi sóng do radar sóng dẫn đường phát ra sẽ truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép) và chạm vào phương tiện được thử nghiệm.Do hằng số điện môi thay đổi đột ngột gây ra hiện tượng phản xạ, một phần năng lượng xung bị phản xạ ngược trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Tôixử lý đầu vào
Thiết bị radar sóng có hướng dẫn là một thiết bị đo lường tập trung vào nguyên tắc du hành thời gian.Sóng của thiết bị radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức mục đích bằng các bộ phận điện tử.Đầu dò phát ra xung & chất lỏng tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.
Oxử lý utput
Bằng cách nhập chiều cao thùng rỗng E (= không), chiều cao thùng đầy F (= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ với môi trường đo, tương ứng với đầu ra 4-20mA.
Các tính năng thiết kế củaKhám phá tiếng vang độc đáo 5my Máy phát mức rađa sóng có hướng dẫn áp suất cao NYRD 702
◎ Máy đo mức đối tượng radar sóng có hướng dẫn phù hợp với công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo liên lạc, đo độ chính xác cao, đo chính xác hơn.Đồng thời, radar sóng dẫn đường không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70-X phù hợp với các ứng dụng và điều kiện làm việc phức tạp linh hoạt do các chế độ kết nối xử lý và các loại mô-đun phát hiện.Chẳng hạn như: môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
◎ Chế độ làm việc xung, công suất phát xạ thấp, có thể để trong nhiều loại bình chứa phi kim loại, ăn mòn, không gây hại cho cơ thể con người và môi trường.
Thông số kỹ thuậtcủa5m Phát hiện tiếng vọng độc đáo Máy phát sóng radar có hướng dẫn áp suất cao NYRD 702
| Ứng dụng tiêu biểu | Chất lỏng Tích hợp sưởi ấm Cuộn dây, thang, tấm nổi |
| Bụi đá vôi bột, bột xi măng | |
| Hạt nhỏ rắn, hạt, sỏi, cát | |
| Dòng sản phẩm | NYRD702 |
| Dạng ăng ten | loại ống dẫn sóng |
| Chất liệu ăng ten | 316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 5m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 250 ° C |
| Quy trình áp lực | -0.1 ~ 4.0MPa |
| Xử lý kết nối | mặt bích |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ |
IP 65, IP 67 |
| Lớp chống cháy nổ |
ExdIICT6Gb |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
