Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | chất lỏng ăn mòn mạnh, hằng số điện môi thấp | Giao diện điện: | M20 × 1,5 |
|---|---|---|---|
| dòng sản phẩm: | NYRD 701 | Antenna dạng: | Loại cáp, Loại thanh |
| Chất liệu ăng ten: | PTFE, 304 | Lấy mẫu tiếng vang: | 55 lần / s |
| Phạm vi đo Độ chính xác của phép đo: | 30 m /0,05% ~ 0,1% F.S | Nguồn cấp: | 220VAC |
| Điểm nổi bật: | Máy đo mức radar sóng có hướng dẫn 30m,Máy phát sóng radar có hướng dẫn có thể tiếp xúc,Máy phát mức radar chất lỏng bị ăn mòn mạnh |
||

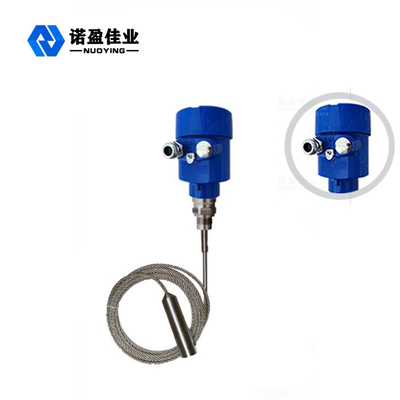

Máy đo mức radar sóng có hướng dẫn có thể tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
Nguyên tắc làm việc củaMáy đo mức radar sóng có hướng dẫn có thể tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
Xung vi ba tần số cao do radar sóng dẫn đường phát ra sẽ truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép), và chạm vào môi trường đo.Do hằng số điện môi thay đổi đột ngột gây ra hiện tượng phản xạ, một phần năng lượng xung bị phản xạ ngược trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Tôiquy trình nhập
Radar sóng có hướng dẫn là một công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức vật thể bằng các thành phần điện tử.Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.
Oquá trình utput
Bằng cách nhập chiều cao thùng rỗng E (= không), chiều cao thùng đầy F (= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ với môi trường đo, tương ứng với đầu ra 4-20mA.
Tính năng thiết kếcủaMáy đo mức radar sóng có hướng dẫn có thể tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
◎ Máy đo mức đối tượng radar sóng có hướng dẫn áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao, đo chính xác hơn.Đồng thời, radar sóng dẫn đường không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70X phù hợp với nhiều điều kiện và ứng dụng làm việc phức tạp khác nhau do có nhiều chế độ kết nối quy trình và kiểu mô-đun phát hiện khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi thấp.
◎ Chế độ làm việc xung, công suất phát xạ thấp, có thể lắp đặt trong nhiều loại bình chứa kim loại, phi kim loại, không gây hại cho cơ thể con người và môi trường.
Thông số kỹ thuật củaMáy đo mức radar sóng có hướng dẫn có thể tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
| Ứng dụng tiêu biểu | Chất lỏng (ăn mòn mạnh, hằng số điện môi thấp, độ bám dính, nhiệt độ cao và áp suất cao, Cuộn dây sưởi tích hợp, thang, tấm nổi và các trường hợp phức tạp khác) |
| Bụi (tro bay, bột đá vôi, bột xi măng, bê tông và các phương tiện khác) | |
| Chất rắn (hạt nhỏ, hạt, sỏi, cát và các phương tiện khác) | |
| Dòng sản phẩm | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Dạng ăng-ten | Loại cáp, loại thanh, loại cáp đôi, loại thanh đôi, loại ống dẫn sóng |
| Chất liệu ăng ten | PTFE, 304, 316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 6m, 30 m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ° C, -40 ~ +250 ° C, -40 ~ +500 ° C |
| Quy trình áp lực | -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
| Kết nối quá trình | Chủ đề, khung, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ | IP 65, IP 67, IP 68 (tùy chọn) |
| Lớp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
