Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | bột xi măng, tro bay, kết tinh | Đo lường độ chính xác: | 0.05%~0. 0,05% ~ 0. 1%FS FS 1% |
|---|---|---|---|
| Giao diện điện: | M20X1.5,% ~ NPT | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus. |
| cấp chống cháy nổ nguy hiểm: | ExialICT6 Ga, | nguồn cung cấp điện: | 24VDC |
| Quá trình áp lực: | -0. -0. 1~1.0MPa, 1 ~ 1.0MPa, | Kết nối quá trình: | Chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) |
| Điểm nổi bật: | Cảm biến mức chất lỏng rađa trực tiếp,Bộ truyền mức thông minh chất lỏng rađa,Bộ phát mức chất lỏng rađa 26G |
||

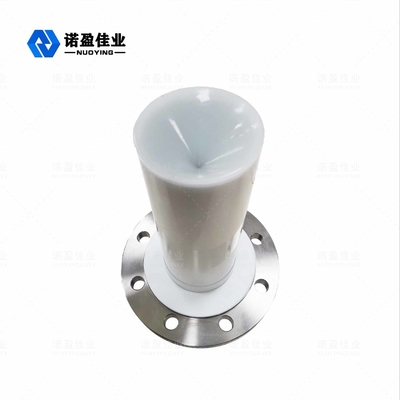

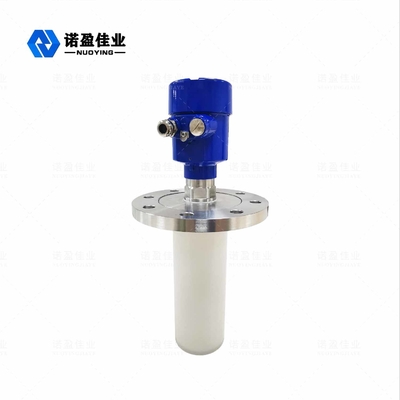

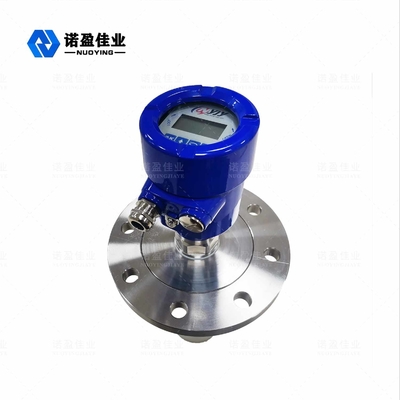

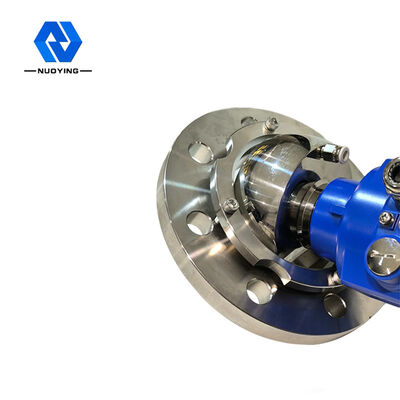

Máy phát mức radar thông minh 26 G có chất lỏng ăn mòn cao NYRD 86
Nguyên lý hoạt động của Máy phát mức radar thông minh 26 G có chất lỏng ăn mòn cao NYRD 86
Dòng cảm biến Máy đo mức Radar (NYRD80X) 26GHz với tính năng thông minh và chốngbột xi măng, tro bay, kết tinhthiết bị đo mức radar, đo khoảng cách tối đa lên đến 80 mét.Ăng-ten được tối ưu hóa hơn nữa và các bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu tốc độ cao hơn, cho phép đồng hồ được sử dụng trong các điều kiện đo phức tạp như bể phản ứng và thùng rắn.
theo thời gian siêu âm chênh lệch từ nơi gửi đến nơi nhận được biết để xác định mức độ âm thanh, Dấu hiệu vi sóng được thiết bị điện tử xử lý và cuối cùng chuyển thành tín hiệu điện liên quan đến độ cao vật thể.
Số liệu đo: bề mặt niêm phong của đáy ren hoặc mặt bích.
Lưu ý: Khi sử dụng định giờ mức radar, hãy đảm bảo rằng mức vật liệu cao nhất không thể đi vào vùng mù của phép đo (vùng được hiển thị ở D trong hình).
Thiết kế các tính năng của Máy phát mức radar thông minh 26 G có chất lỏng ăn mòn cao NYRD 86
◎ Đo vùng mù hẹp hơn, đối với địa điểm làm việc nhỏ đo cũng sẽ đạt được kết quả tốt.
◎ Tỷ lệ tín hiệu trên nhiễu cao, ngay cả trong trường hợp dao động cũng có thể thu được hiệu suất tốt hơn.
trường hợp dao động cũng có thể đạt được hiệu suất làm việc tốt nhất.
◎ Tần số cao, là sự lựa chọn tốt nhất để đo các tham chiếu hằng số điện môi rắn và thấp.Tần số cao, là sự lựa chọn tốt nhất để đo môi trường chất rắn và hằng số điện môi thấp.
◎ Đo vùng mù nhỏ hơn, đo trong bể nhỏ cũng sẽ đạt được kết quả tốt.
◎ Tỷ lệ tín hiệu trên nhiễu cao, ngay cả trong trường hợp dao động cũng có thể thu được hiệu suất tốt hơn.
trường hợp dao động cũng có thể đạt được hiệu suất tốt hơn.
◎ Tần số cao, là sự lựa chọn tốt nhất để đo môi trường không đổi điện môi rắn và thấp. Tần số cao, là lựa chọn tốt nhất để đo môi trường hằng số điện môi rắn và thấp.
◎ Bước sóng ngắn hơn, phản xạ cao hơn trên bề mặt rắn nghiêng.
Các thông số kỹ thuật của Máy phát mức radar thông minh 26 G có chất lỏng ăn mòn cao NYRD 86
| Ứng dụng tiêu biểu | Các chất lỏng khác nhau, đặc biệt là ăn mòn mạnh |
|
dòng sản phẩm |
NYRD86 |
|
Dạng ăng ten
|
Thanh, giọt nước, phẳng, kèn, bề mặt ném, thấu kính
|
| Chất liệu ăng ten | PTFE, 304,316, PP, PFA |
| phạm vi đo lường | 10m, 20m, 30m, 35m, 40m, 80m |
| độ chính xác của phép đo | 0,05% ~ 0,1% FS |
| Điện áp cung cấp | 24VDC (hai dây, bốn dây), 220VAC |
|
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, -40 ~ + 1200 ℃ |
| Quy trình áp lực |
-0.1 ~ 0.3MPa, -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa, |
| liên kết thủ tục | ren vít, giá đỡ, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 * 1.5, ½ ″ NPT |
| mức độ bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| phân loại chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
