Thông tin chi tiết sản phẩm:
|
| Sự chính xác: | Chất lỏng 1,0%; Không khí 1,5% | Vật chất: | SS316 |
|---|---|---|---|
| Áp lực đánh giá: | 4.0MPa (DN15, DN25, DN40, DN50) | Mức độ bảo vệ: | IP65 |
| nhịp: | Chất lỏng: 2,5-100000L / h; Không khí: 0,07-3000m ^ 3 / h | Tỷ lệ phạm vi: | 10: 1 (DN≤100mm); 5: 1 (DN> 100mm) |
| Sự liên quan: | Vít, Kẹp, Mặt bích | Đầu ra: | 4 ~ 20mA, RS485 |
| Loại hình: | Rotameter ống kim loại | Sự bảo đảm: | 12 tháng |
| Điểm nổi bật: | Đồng hồ đo lưu lượng nổi ống kim loại IP65,Rotameter lưu lượng không khí vùng thay đổi,Máy quay lưu lượng khí dạng ống kim loại SS316 |
||

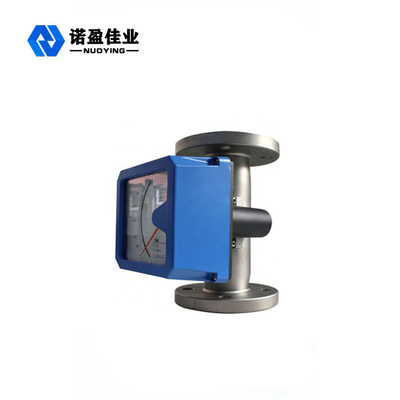

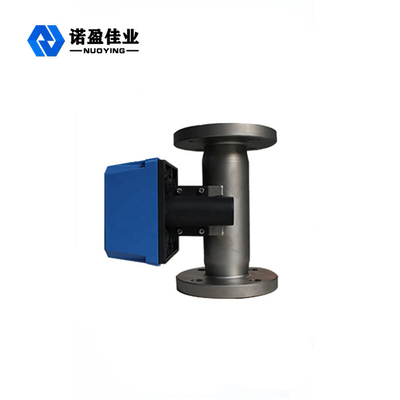

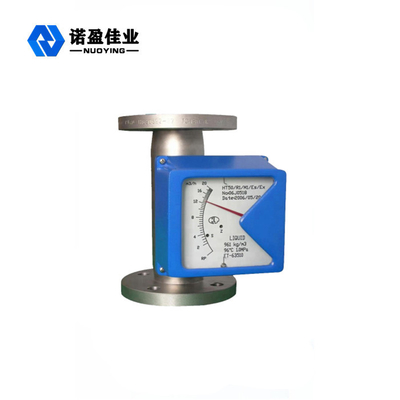

Máy đo lưu lượng không khí Rotameter ống kim loại nổi Máy đo lưu lượng diện tích thay đổi
Mô tả Rotameter Dòng khí:
Máy quay ống kim loại dòng NYGZ-L có cấu trúc đơn giản, hoạt động đáng tin cậy, độ chính xác cao và phạm vi ứng dụng rộng rãi.Có thể chịu được áp suất cao hơn so với máy quay thủy tinh.Lưu lượng kế dòng NYGZ-L có chỉ thị cục bộ, truyền dẫn điện từ xa, báo động công tắc hành trình, chống ăn mòn, loại áo khoác, loại giảm chấn và các loại chống cháy nổ.Nó được sử dụng rộng rãi trong đo lường và điều khiển tự động dòng chất lỏng và khí trong quốc phòng, công nghiệp hóa chất, dầu khí, luyện kim, điện, bảo vệ môi trường, y tế và công nghiệp nhẹ và các ngành khác.
Một số bộ phận của bộ phát hiện lưu lượng kế được làm bằng vật liệu thép không gỉ 1Cr18Ni9Ti và cũng có thể được làm bằng vật liệu chống ăn mòn như Cr18Ni12Mo2Ti hoặc F46 trong những dịp đặc biệt.Ngoại trừ các thông số kỹ thuật đặc biệt, chiều cao của lưu lượng kế là 250 mm.Mặt bích kết nối sử dụng tiêu chuẩn GB / T9119.8 ～ 10 và cũng có thể được tùy chỉnh theo yêu cầu đặc biệt của người dùng
Thông số Rotameter Dòng khí:
| Thông số kỹ thuật | |
| Áp suất định mức | DN15, DN25, DN50-- 4.0MPa (Tối đa: 20MPa) |
| DN80, DN100, DN150-- 1.6MPa | |
| DN80 - Tối đa 10MPa | |
| DN100 - Tối đa 6.4MPa | |
| DN150 - Tối đa 4.0MPa | |
| Nhiệt độ trung bình | Tiêu chuẩn: -30 ℃ ~ + 120 ℃, nhiệt độ cao: 120 ℃ ~ 350 ℃ |
| Phạm vi đường kính | DN15,25,50,80,100,150 |
| Sự chính xác | 1,0% |
| Nguồn cấp | 24VDC (12 ~ 36VDC) |
| Độ nhớt | DN15: η <30mPa.s |
| DN25: η <250mPa.s | |
| DN50 ~ DN150: η <300mPa.s | |
| Đầu ra tín hiệu | 4 ~ 20mADC (hai dây);giao thức HART đính kèm được phép |
| Kiểu kết nối | Tiêu chuẩn: Kết nối mặt bích, GB / T9119-2000 |
| Phạm vi dòng chảy | Chất lỏng: 1.0-150000L / H;Khí: 0,5-3000m³ / H |
| Tỷ lệ đo lường | 10: 1, |
| Chống cháy nổ | Loại an toàn nội tại: ExiaIICT6 |
| Loại chống cháy: ExdIICT6l | |
| Vật liệu ướt | R1: 304,1Cr18Ni9Ti |
| Ro: 316, 0Cr18Ni12Mo2Ti | |
| RL: 316L, 00Cr17Ni14Mo2Ti; | |
| Ti: Hợp kim titan; | |
| Rp: Lớp lót PTFE | |
Các tính năng của Rotameter dòng khí:
1.Hai loại phương tiện
Rotameters kim loại có thể kiểm tra hai loại môi trường khí và lỏng.
2. Tỷ lệ dòng chảy lớn
Rotameter với tỷ lệ dòng chảy lớn 1:10, cả môi chất lỏng và khí
3. đọc dữ liệu đơn giản và rõ ràng
Dòng chảy đo lường với bộ phân phối kỹ thuật số ans cơ học, với dòng kép để hiển thị tốc độ dòng chảy và tổng lưu lượng.
4. chức năng của rotameters
Rotameter khí với kết nối mặt bích và đầu ra 4-20ma tùy chọn và dải lưu lượng khác nhau để bạn tham khảo.
5. ứng dụng rộng rãi
Phương pháp lắp đặt kiểu dọc và kiểu ngang phù hợp hơn cho các dịp khác nhau.
6. cuộc sống lâu dài và ổn định
Tất cả đều được làm bằng kim loại, được thiết kế để đo môi trường ăn mòn có nhiệt độ và áp suất cao
Nó có thể chọn hệ thống đo lường của các vật liệu được làm bằng thép không gỉ, hợp kim Hart, Titanium, PTFE.
Cấu trúc khớp nối từ tính đảm bảo việc vận chuyển dữ liệu, giúp tín hiệu ổn định hơn.
