Thông tin chi tiết sản phẩm:
|
| Áp suất định mức: | ≤2,5Mpa | Đường kính danh nghĩa: | DN500 ～ DN2600 |
|---|---|---|---|
| Sự chính xác: | ± 3% ～ ± 5% | ||
| Điểm nổi bật: | Lắp đồng hồ đo lưu lượng Venturi,đồng hồ đo lưu lượng Venturi chênh lệch áp suất,đồng hồ đo lưu lượng ống Venturi DN500 |
||

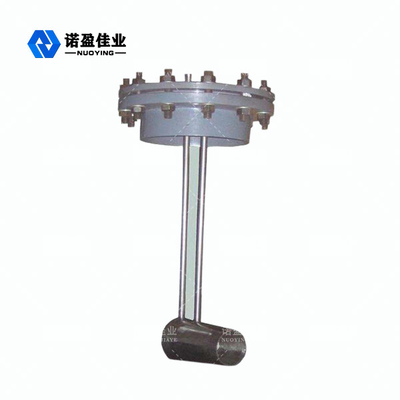

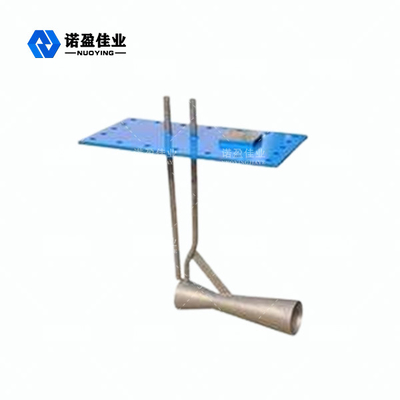

Kích thước lắp đặt ngắn Độ ổn định tốt Chèn áp suất chênh lệch lớn Venturi
Venturi chèn là một venturi cổ điển có đường kính nhỏ hơn được chèn vào tâm của một đường ống tròn.Sự chênh lệch giữa áp suất tĩnh trong đường ống thẳng phía trước và áp suất tĩnh trong họng của đường ống lắp vào này được đo để biết tốc độ dòng chảy, có thể được sử dụng cho tốc độ dòng chảy của các loại khí có đường kính ống lớn hơn (ví dụ: khí lò cao, khí thải, v.v.).
Chèn nguyên lý làm việc của Venturi
Một thiết bị để đo chênh lệch áp suất của chất lỏng, do nhà vật lý người Ý GB Venturi phát minh, do đó có tên như vậy.Lỗ thông hơi là một đường ống đầu tiên co lại và sau đó dần dần mở rộng.Sự chênh lệch áp suất giữa phần đầu vào và phần nhỏ nhất được đo, và tốc độ dòng chảy được tìm thấy bằng cách sử dụng định lý Bernoulli.Ống Venturi bao gồm các bộ phận sau: ① phần đầu vào: một đoạn hình trụ ngắn, đường kính của nó là D;② phần co lại: hình dạng của một ống hình nón, hình nón góc khoảng 21 ° ± 2 °;③ họng: đoạn thẳng ngắn, đường kính khoảng 1/3 đến 1/4 D, chiều dài bằng đường kính ống;④ phần khuếch tán: góc hình nón của ống hình nón 8 ° ~ 15 °.Từ cuối phần đầu vào 0,25 ~ 0,75D ở cuối một vòng áp suất, có ít nhất bốn lỗ áp suất, và vòng áp suất đến đồng hồ áp suất.Ngoài ra, còn có một vòng áp suất nhiều lỗ dẫn đến áp kế ở tâm họng.Chênh lệch áp suất giữa phần đầu vào và phần nhỏ nhất (tức là phần họng) có thể được đo bằng thang đo của áp kế hoặc bằng máy ghi tự động.
Chèn tính năng thiết kế Venturi
1. Kích thước cài đặt ngắn, dễ cài đặt và chi phí thấp.
2. Tổn thất áp suất nhỏ, tiết kiệm năng lượng.
3. Độ ổn định tốt, có thể được sử dụng để giám sát quá trình.
4. Áp suất chênh lệch lớn, độ chính xác cao, dải đo rộng.
5. Độ ổn định tốt, với đặc tính chênh lệch áp suất trơn tru.
6. Phạm vi sử dụng rộng rãi, khí nói chung, khí lò, khí lò cao chứa nhiều tạp chất,… sử dụng lâu dài không xảy ra hiện tượng tắc nghẽn.Trước và sau đoạn ống thẳng ngắn hơn thiết bị điều tiết tiêu chuẩn khoảng 1,5D trước và 1D sau.
7. Với cấu trúc tích hợp tự điều chỉnh nhiệt độ và áp suất trực tuyến.
Chèn các thông số kỹ thuật của Venturi
| Áp suất định mức | ≤2,5MPa |
| Đường kính danh nghĩa | DN500 ～ DN2600 |
| Sự chính xác | ± 3% ～ ± 5% |
