Thông tin chi tiết sản phẩm:
|
| Đường kính danh nghĩa: | DN50 ～ DN1000 | Áp suất định mức: | ≤450MPa |
|---|---|---|---|
| Nhiệt độ môi trường: | -20 ℃ ～ + 55 ℃ | Nhiệt độ trung bình: | -20 ℃ ～ + 300 ℃ |
| Sự chính xác: | ± 1,0% ～ ± 1,5% | Phương thức kết nối: | Kẹp mặt bích, kết nối ren, kết nối mặt bích, loại chèn, v.v. |
| Yêu cầu về đoạn ống thẳng: | Đoạn ống thẳng thượng lưu phải ≥ 10DN, đoạn ống thẳng hạ lưu phải ≥ khí 5DN | ||
| Điểm nổi bật: | Đồng hồ đo lưu lượng tuabin kẹp mặt bích,đồng hồ đo lưu lượng tuabin 450MPa,đồng hồ đo khí tuabin bướm ga |
||

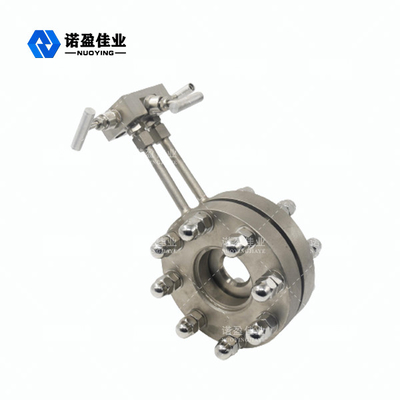

Phạm vi ứng dụng rộng rãi Hiệu suất ổn định Máy đo tốc độ tất cả trong một
Thiết bị tiết lưu có nhiều ưu điểm, nhưng nhìn chung cảm thấy dòng áp lực ở hiện trường đặt khối lượng công việc, nhưng cũng dễ bị rò rỉ, tắc nghẽn và các vấn đề khác.Trong những năm gần đây, máy phát áp suất chênh lệch đã có sự phát triển nhanh chóng, không chỉ có kích thước nhỏ gọn, hiệu suất ổn định, dễ dàng điều chỉnh, về cơ bản không cần điều chỉnh điểm 0 trong quá trình sử dụng.Những ưu điểm này đã góp phần vào sự phát triển và ứng dụng của lưu lượng kế tiết lưu một mảnh (bao gồm tấm lỗ, tấm lỗ hình khuyên, vòi phun, v.v.).
Nguyên tắc làm việc của đồng hồ Flew tất cả trong một
Được lắp đặt trong lỗ hoặc vòi phun bên trong đường ống và các bộ phận điều tiết khác, do các bộ phận tiết lưu của lỗ nhỏ hơn đường kính trong của ống, khi chất lỏng chảy qua các bộ phận tiết lưu, mặt cắt ngang của chùm dòng chảy đột ngột bị co lại, dòng chảy tốc độ tăng nhanh.Áp suất tĩnh của chất lỏng ở cuối van tiết lưu giảm, do đó, chênh lệch áp suất tĩnh được tạo ra trước và sau van tiết lưu, có mối quan hệ số xác định với tốc độ dòng chất lỏng, phù hợp với Q = K.√ △ P.Bộ truyền chênh lệch áp suất (hoặc đồng hồ đo chênh áp) được sử dụng để đo chênh lệch áp suất trước và sau van tiết lưu để đạt được kết quả đo tốc độ dòng chảy.
Tính năng thiết kế đồng hồ Flew tất cả trong một
1. Tính toán tấm lỗ thông qua quy trình và tiêu chuẩn quốc tế.
2. Thiết bị tiết lưu loại tiêu chuẩn có thể được đưa vào sử dụng mà không cần hiệu chỉnh lưu lượng thực.
3. Tấm lỗ một mảnh dễ dàng lắp đặt hơn, không cần vẽ đường ống áp lực, có thể kết nối trực tiếp với bộ truyền áp suất chênh lệch và bộ truyền áp suất.
4. Phạm vi ứng dụng rộng rãi, tất cả dòng một pha có thể được đo, một phần của dòng pha hỗn hợp cũng có thể được áp dụng.
5. Cấu trúc của thiết bị điều chỉnh dễ sao chép, đơn giản, chắc chắn, hiệu suất ổn định và đáng tin cậy, tuổi thọ lâu dài và giá thành rẻ.
Các thông số kỹ thuật của máy đo Flew tất cả trong một
| Đường kính danh nghĩa | DN50 ～ DN1000 |
| Áp suất định mức | ≤450MPa |
| Nhiệt độ môi trường | -20 ℃ ～ + 55 ℃ |
| Nhiệt độ trung bình | -20 ℃ ～ + 300 ℃ |
| Sự chính xác | ± 1,0% ～ ± 1,5% |
| Phương thức kết nối |
Kẹp mặt bích, kết nối ren, kết nối mặt bích, loại chèn, v.v.
|
| Yêu cầu về đoạn ống thẳng |
Đoạn ống thẳng thượng lưu phải ≥ 10DN, đoạn ống thẳng hạ lưu phải ≥ khí 5DN
|
| Thiết lập chức năng | Theo yêu cầu của người dùng, các thiết bị liên quan có thể được lựa chọn để đạt được truyền tín hiệu từ xa (có thể có chức năng bus trường), bù thông minh, lưu lượng hiển thị hoặc lưu lượng khối lượng, lưu lượng thể tích tiêu chuẩn, v.v. |
