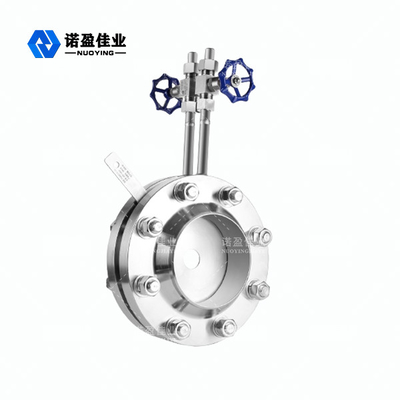

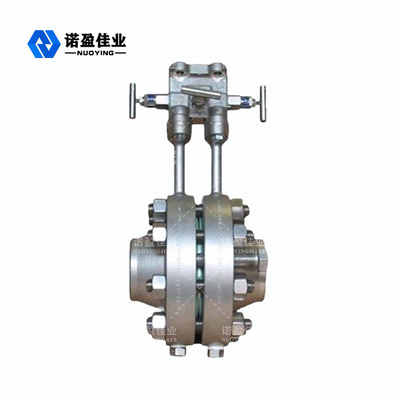

Đồng hồ đo lưu lượng tuabin dạng tấm hình tròn cho kết cấu NYLD lỏng - KB

Đồng hồ đo lưu lượng tuabin dạng tấm hình tròn cho kết cấu NYLD lỏng - KB
Đồng hồ đo lưu lượng tuabin dạng tấm hình tròn cho kết cấu NYLD lỏng - KB Đồng hồ đo lưu lượng tuabin dạng tấm hình tròn cho kết cấu NYLD lỏng - KB

Hình ảnh lớn :  Đồng hồ đo lưu lượng tuabin dạng tấm hình tròn cho kết cấu NYLD lỏng - KB

Thông tin chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây , Trung Quốc
Hàng hiệu: NUOYINGJIAYE
Chứng nhận: CE
Số mô hình: NYLD-KB
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: $450 to $1700 /pcs
chi tiết đóng gói: thùng carton, 60cm × 30cm × 30cm
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1000 chiếc / tháng trước

Đồng hồ đo lưu lượng tuabin dạng tấm hình tròn cho kết cấu NYLD lỏng - KB

Sự miêu tả
Phương pháp chiết xuất áp suất: Chiết áp suất tiêu chuẩn C Áp suất định mức: ≤450MPa
Đường kính danh nghĩa: DN50 ~ DN2600 Sự chính xác: ± 1,5% ~ ± 2,5%
Nhiệt độ hoạt động: -200 ~ 450 ℃ Phương thức kết nối: Kết nối mặt bích, kết nối hàn
Điểm nổi bật:

Đồng hồ đo lưu lượng tuabin loại kênh hình năm

,

Đồng hồ đo lưu lượng tuabin tấm Orifice DN50

,

Đồng hồ đo tuabin chất lỏng kết cấu

Cấu trúc loại kênh hình năm Lưu lượng kế dạng tấm vòng Tyoe lỏng NYLD-KB Orifice





Lưu lượng kế dạng tấm lỗ hình khuyên dòng NYLD-KB là một cảm biến lưu lượng tiết lưu được phát triển trên cơ sở tấm lỗ tiêu chuẩn, vì nó áp dụng cấu trúc dạng kênh hình khuyên, do đó các phương tiện bẩn khác nhau được đo có thể dễ dàng đi qua khe hình khuyên giữa tấm lỗ và đường ống .Do đó, lưu lượng kế dạng tấm lỗ hình khuyên được sử dụng rộng rãi trong việc đo lưu lượng của môi trường bẩn.



Nguyên lý làm việc của đồng hồ đo lưu lượng dạng tấm Tyoe vòng NYLD-KB Orifice



Tiết diện dòng chảy tối thiểu của lưu lượng kế dạng tấm lỗ tròn là lỗ tròn ở giữa tấm, khi chất lỏng qua lỗ tròn do sự co lại đột ngột của vùng dòng chảy và gia tốc để đo lưu lượng, và tiết diện dòng chảy nhỏ nhất của lưu lượng kế tấm lỗ tròn là mép ngoài của tấm và thành trong của ống để tạo thành một vòng tròn, chất lỏng thông qua sự co lại đột ngột của khu vực dòng chảy và gia tốc, chất lỏng xung quanh mép của tấm lỗ tròn và kết quả lớp bề mặt sẽ có hình trụ, nguyên lý của lực cản đối với chất lỏng là tương tự, do đó hệ số trở lực do lưu lượng kế tấm lỗ tròn gây ra cho chất lỏng là tương đối giống nhau, điều này làm cho cả hai có hệ số chảy ra tương tự nhau.



Thông số kỹ thuật lưu lượng kế dạng tấm Tyoe của NYLD-KB Orifice Ring



Phương pháp chiết xuất áp suất Chiết áp suất tiêu chuẩn C
Áp suất định mức ≤450MPa
Đường kính danh nghĩa DN50 ~ DN2600
Sự chính xác ± 1,5% ~ ± 2,5%
Nhiệt độ hoạt động -200 ~ 450 ℃
Phương thức kết nối Kết nối mặt bích, kết nối hàn



Tính năng thiết kế lưu lượng kế dạng vòng Tyoe của NYLD-KB Orifice Ring



1. Không chỉ có thể đo lưu lượng của chất lỏng nói chung, mà còn có thể được áp dụng cho chất lỏng có chứa các tạp chất khác nhau (như bụi, huyền phù, kết tủa, v.v.), chẳng hạn như các loại khí nóng, khí thải, khí tự nhiên, làm mát nước tuần hoàn, v.v.

2. Đo hơi nước quá nhiệt bằng hơi bão hòa có thể tránh được sự tích tụ hơi nước do ngưng tụ hơi nước, và khi hơi nước được gửi lại, nó có thể nhanh chóng đi vào phép đo chính xác.Một phần khác của thân dụng cụ có ống đo thẳng, do đó các sai số lắp đặt (như lệch tâm, vòng đệm bám vào ống) ít ảnh hưởng đến phép đo của dụng cụ khi lắp đặt tại chỗ.

3. Sử dụng cơ cấu “vòng áp lực bằng nhau” nên khi đoạn ống thẳng không đủ dài vẫn có thể đo được chính xác.Ví dụ: ở hạ lưu của khuỷu tay 90 °, máy đo có thể có chiều dài 2D trước đó;ở hạ lưu của khuỷu tay 30 °, mét có thể có chiều dài 0,5 D trước đó.

4. Sử dụng kết nối "phương pháp hàn", phù hợp với nhiệt độ cao và chất lỏng áp suất cao (như hơi quá nhiệt), chi phí thấp, công việc đáng tin cậy, hiệu suất ổn định.

5. Áp dụng cấu trúc "áo khoác cách nhiệt", thích hợp cho việc kết tinh dễ dàng, dễ hóa hơi và các chất lỏng khác cần được làm nóng hoặc làm mát.
