Thông tin chi tiết sản phẩm:
|
| Người mẫu: | NYRD702 | Độ lặp lại: | ± 3mm |
|---|---|---|---|
| Nghị quyết: | 1mm | Lấy mẫu: | echo 55 mẫu / s |
| Đầu ra tín hiệu hiện tại: | 4-20mA | Mức độ nổ: | EXiaIICT6 Ga |
| Điều kiện môi trường: | -40 ℃ ~ +80 ℃ | tần số: | 100MHZ-1,8GHZ |
| Điểm nổi bật: | Máy phát mức radar bằng thép không gỉ,Máy phát mức radar bốn dây,Máy phát mức chất lỏng rađa 20mA |
||

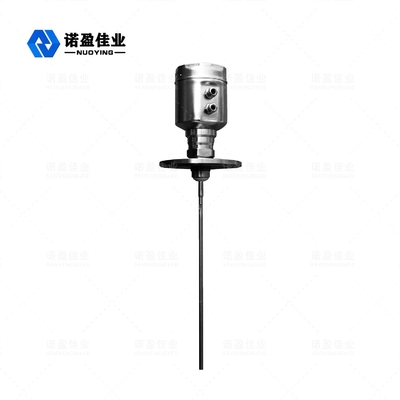

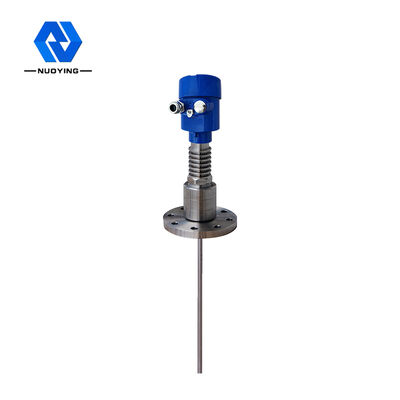

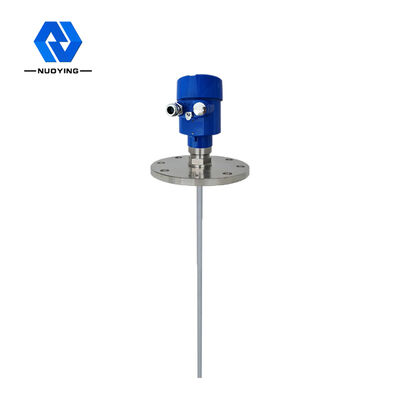

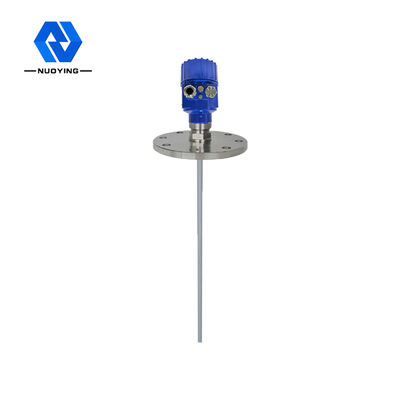

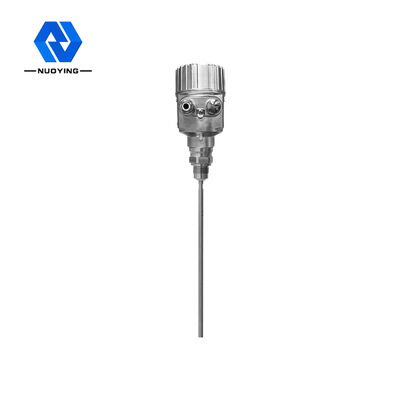

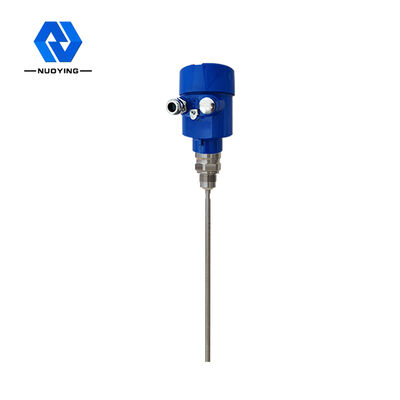

Máy phát mức radar NYRD702 bằng thép không gỉ 4-20mA / HART (Hai dây / Bốn dây)
Máy phát mức radar NYRD702 bằng thép không gỉ
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Tránh xa xuất khẩu và nhập khẩu.Xung điện từ của máy đo mức radar lan truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Đối với can kim loại và can nhựa, đồng hồ không được chạm vào thành trong của bình.Nếu bể bằng kim loại, không nên lắp đặt đồng hồ đo mức ở giữa bể.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường.Sơ đồ bên phải cho thấy việc lắp đặt radar hình que, được sử dụng chủ yếu để đo mức chất lỏng.Khoảng cách giữa máy phát và bề mặt của môi trường được đo tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.Cảm biến có thể được lắp đặt ở trung tâm của mái nhà, nếu đáy của thùng chứa hình nón, có thể đo ở đáy thùng.
Thông số kỹ thuật của máy phát mức radar NYRD702 bằng thép không gỉ
| Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Độ chính xác: <0,1% |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Tính lặp lại | ± 3mm |
| Nghị quyết | 1mm |
| Lấy mẫu | echo 55 mẫu / s |
| Đầu ra tín hiệu hiện tại | 4-20mA / HART |
| Kết nối quá trình |
Mặt bích DN50, DN80, DN100, DN150 |
| Quy trình áp lực | -1 ~ 40bar |
| Quyền lực |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
| Điều kiện môi trường | -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP68 |
| Mức độ nổ | EXiaIICT6 Ga |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1.5 (đường kính cáp 5-9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
