Thông tin chi tiết sản phẩm:
|
| Tỷ lệ phạm vi: | 1:10 | Làm việc căng thẳng: | DN15 ～ DN50: 4.0MPa |
|---|---|---|---|
| Độ nhớt trung bình: | DN15 ＜ 5mPa * s | Phương thức kết nối: | Kết nối ren, kết nối mặt bích |
| Tổng chiều dài: | Tín hiệu xung, tín hiệu 4 ~ 20mA | Nguồn cấp: | 24VDC |
| Phạm vi đo lường: | Nước (2,5 ～ 60000) L / h, không khí (0,07 ～ 2000) m³ / h, (ở 0,101025 MPa, 20 ℃) | Đo lường độ chính xác: | ± 1,0% R, ± 0,5% R, ± 0,2% R (Có thể tùy chỉnh) |
| Điểm nổi bật: | Lưu lượng kế nổi ống kim loại 24VDC,Lưu lượng kế nổi ống kim loại tuabin,Lưu lượng kế tuabin ống kim loại |
||

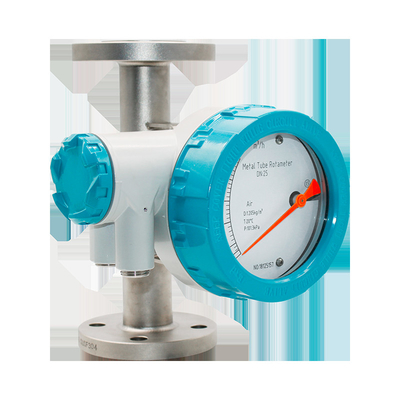

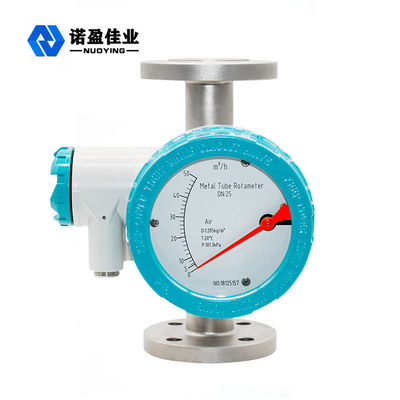

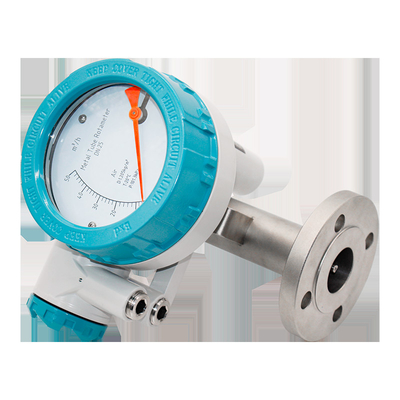

Công việc đáng tin cậy Độ chính xác cao Phạm vi rộng Lưu lượng kế nổi ống kim loại NYGZ-L
Cấu trúc lưu lượng kế phao ống kim loại dòng NYGZ-L là công việc đơn giản, đáng tin cậy, độ chính xác cao, nhiều ứng dụng.So với thủy tinh lưu lượng kế rôto có thể chịu được áp suất cao hơn.Lưu lượng kế dòng NYGZ-L có chỉ thị tại chỗ, truyền dẫn điện từ xa, cảnh báo công tắc hành trình, chống ăn mòn, loại có áo khoác, loại giảm chấn và các loại chống cháy nổ.Được sử dụng rộng rãi trong quốc phòng, hóa chất, dầu khí, luyện kim, điện lực, bảo vệ môi trường, y tế và công nghiệp nhẹ và các bộ phận đo lường lưu lượng chất lỏng, khí và điều khiển tự động khác.
Các bộ phận phát hiện lưu lượng kế được làm bằng thép không gỉ 1Cr18Ni9Ti, những dịp đặc biệt cũng có thể được làm bằng Cr18Ni12Mo2Ti hoặc F46 và các vật liệu chống ăn mòn khác.Ngoại trừ các thông số kỹ thuật đặc biệt, chiều cao của đồng hồ đo lưu lượng là 250 mm và mặt bích kết nối là GB / T9119.8 ~ 10 tiêu chuẩn, cũng có thể được tùy chỉnh theo yêu cầu đặc biệt của người dùng.
Nguyên lý hoạt động của Lưu lượng kế nổi ống kim loại NYGZ-L
Khi chất lỏng từ dưới lên trên đi qua ống đo thẳng đứng, phao nổi lên dưới tác dụng của sự chênh lệch áp suất, và chiều cao của phao nổi thể hiện kích thước của dòng chảy.Phao tăng đến độ cao đại diện cho tốc độ dòng chảy và được truyền đến bộ chỉ thị thông qua một khớp nối giữa nam châm trong phao và nam châm trong bộ chỉ thị, điều này làm cho con trỏ trong bộ chỉ thị quay.
Thông số kỹ thuật lưu lượng kế ống kim loại NYGZ-L
| Phạm vi đo lường | Nước (2,5 ～ 60000) L / h, không khí (0,07 ～ 2000) m³ / h, (ở 0,101025 MPa, 20 ℃) |
| Đo lường độ chính xác | ± 1,0% R, ± 0,5% R, ± 0,2% R (Có thể tùy chỉnh) |
| Tỷ lệ phạm vi | 1:10 |
| Làm việc căng thẳng | DN15 ～ DN50: 4.0MPa |
| Nhiệt độ môi trường | -80 ℃ ～ + 200 ℃ (Lưu lượng kế F46 có lót 0 ℃ ～ 80 ℃) |
| Độ nhớt trung bình | DN15 ＜ 5mPa * s |
| Phương thức kết nối | Kết nối ren, kết nối mặt bích |
| Tổng chiều dài | Tín hiệu xung, tín hiệu 4 ~ 20mA |
| Vật liệu ống đo |
Loại thông thường: 1Cr18Ni9Ti Chống ăn mòn: Cr18Ni12Mo2Ti, 316L, 316 |
| Tín hiệu đầu ra | 2 dây (4 đến 20) mA, 3 dây (0 đến 10) mA |
| Tuyến tính | 1,0% |
| Nguồn cấp | 24VDC |
| Sự tiêu thụ năng lượng | 25MW |
| Nhiệt độ môi trường | -25 ℃ ～ + 55 ℃ |
| Lớp chống cháy nổ | Exia IICT5 |
