Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | chất lỏng | Tầm cỡ dụng cụ: | Kết nối nguy hiểm; Kết nối mặt bích |
---|---|---|---|
Đo lường độ chính xác: | ± 1,0% R, ± 0,5% R, ± 0,2% R (Có thể tùy chỉnh) | Tỷ lệ phạm vi: | 1:10; 1:15; 1:20 |
Vật liệu cảm biến: | Thép không gỉ 304, thép không gỉ 316 (L), v.v. | Nhiệt độ môi trường: | -20 ℃ ~ + 120 ℃ |
Áp suất không khí: | 86KPa ~ 106KPa | đầu ra tín hiệu: | Tín hiệu xung, tín hiệu 4 ~ 20mA |
Điểm nổi bật: | Lưu lượng kế tuabin lỏng Độ chính xác cao,Lưu lượng kế tuabin lỏng bằng thép không gỉ 304,Đồng hồ đo lưu lượng tuabin nước có ren |

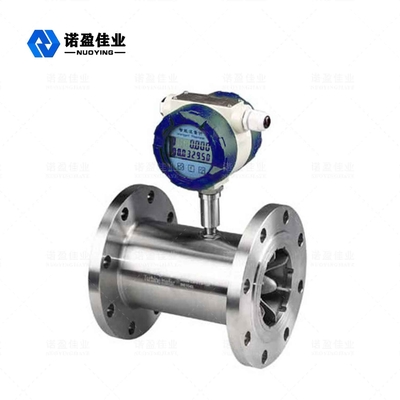

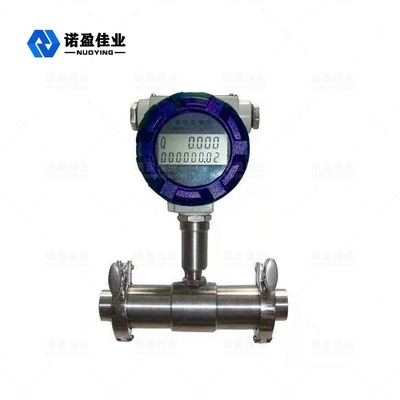

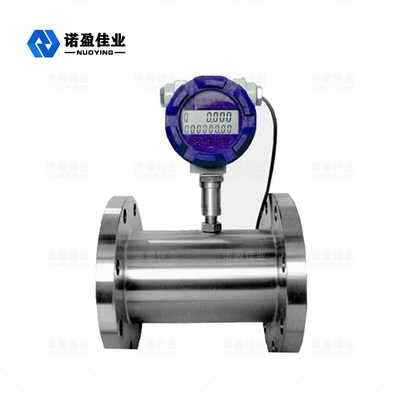

Độ chính xác cao Độ lặp lại tốt Lưu lượng kế tuabin NYWL-L lỏng
Nguyên lý làm việc của lưu lượng kế tuabin NYWL-L
Lưu lượng kế tuabin dòng NYWL-L được tiếp thu công nghệ tiên tiến của đồng hồ đo lưu lượng trong và ngoài nước sau khi thiết kế tối ưu hóa, với cấu trúc đơn giản, trọng lượng nhẹ, độ chính xác cao, khả năng tái tạo tốt, đáp ứng, dễ dàng lắp đặt và duy trì sử dụng thế hệ lưu lượng kế tuabin mới , được sử dụng rộng rãi trong đo đường ống kín bằng thép không gỉ 1CraNigTi, 2Cris và corundum Alc0a, hợp kim cứng không bị ăn mòn.Và không có sợi, hạt và các tạp chất khác, độ nhớt động học ở nhiệt độ làm việc nhỏ hơn 5 × 10-6m3 / s chất lỏng, đối với độ nhớt động học lớn hơn 5 × 10-6m² / s chất lỏng, lưu lượng kế có thể được sử dụng sau khi hiệu chuẩn chất lỏng thực .Nếu thiết bị hiển thị với các chức năng đặc biệt, cũng có thể là điều khiển định lượng, cảnh báo vượt quá âm lượng, v.v., là thiết bị lý tưởng để đo lưu lượng và tiết kiệm năng lượng.
Hệ số đo lường của cảm biến có được từ việc hiệu chuẩn thiết bị hiệu chuẩn lưu lượng, không hỏi cơ chế chất lỏng bên trong của cảm biến, cảm biến như một hộp đen, theo đầu vào (lưu lượng) và đầu ra (xung tần số tín hiệu) để xác định hệ số chuyển đổi của nó, nó thuận tiện cho các ứng dụng thực tế.Tuy nhiên, cần lưu ý rằng hệ số chuyển đổi này (hệ số thiết bị đo) là điều kiện, điều kiện hiệu chuẩn của nó là điều kiện tham chiếu, nếu việc sử dụng độ lệch từ hệ số điều kiện này sẽ thay đổi, sự thay đổi phụ thuộc vào loại cảm biến, điều kiện lắp đặt đường ống và chất lỏng. các thông số vật lý của tình huống.
Tính năng thiết kế lưu lượng kế tuabin NYWL-L
1. Độ chính xác cao, thường lên đến ± 1% R, ± 0,5% R, loại chính xác cao lên đến ± 0,2% R.
2. Độ lặp lại tốt, độ lặp lại ngắn hạn lên đến 0,05% ~ 0,2%, đó là vì độ lặp lại tốt, chẳng hạn như hiệu chuẩn thường xuyên hoặc hiệu chuẩn trực tuyến có thể có độ chính xác rất cao, trong giải quyết thương mại là lưu lượng kế được ưu tiên.
3. Tín hiệu tần số xung đầu ra, thích hợp cho đo tổng và kết nối máy tính, không trôi điểm 0, khả năng chống nhiễu mạnh.
4. Có thể thu được tín hiệu tần số rất cao (3 ~ 4kHz), độ phân giải tín hiệu mạnh.
5. Phạm vi rộng, đường kính vừa và lớn đến 1:20, đường kính nhỏ 1:10, cấu trúc nhỏ gọn và nhẹ, dễ dàng lắp đặt và bảo trì, khả năng lưu thông lớn.
6. Áp dụng cho đo áp suất cao, thân đồng hồ không cần khoét lỗ, dễ chế tạo dụng cụ loại cao áp.
7. Các loại cảm biến đặc biệt, có thể được thiết kế theo nhu cầu đặc biệt của người sử dụng đối với nhiều loại cảm biến đặc biệt khác nhau, chẳng hạn như loại nhiệt độ thấp, loại hai hướng, loại lỗ xuống, loại trộn cát đặc biệt, v.v.
8. Có thể được chế tạo thành kiểu chèn, thích hợp cho phép đo đường kính lớn, tổn thất áp suất nhỏ, giá thành rẻ, có thể tháo rời mà không cần dòng chảy, dễ lắp đặt và bảo trì.
Thông số kỹ thuật lưu lượng kế tuabin NYWL-L
Ứng dụng tiêu biểu | chất lỏng |
Tầm cỡ dụng cụ | Kết nối nguy hiểm;Kết nối mặt bích |
Đo lường độ chính xác | ± 1,0% R, ± 0,5% R, ± 0,2% R (Có thể tùy chỉnh) |
Tỷ lệ phạm vi | 1:10;1:15;1:20 |
Vật liệu cảm biến | Thép không gỉ 304, thép không gỉ 316 (L), v.v. |
Nhiệt độ môi trường | -20 ℃ ~ + 120 ℃ |
Nhiệt độ môi trường | -20 ℃ ~ + 60 ℃ |
Độ ẩm tương đối | 5% ~ 90% |
Áp suất không khí | 86Kpa ~ 106Kpa |
Đầu ra tín hiệu | Tín hiệu xung, tín hiệu 4 ~ 20mA |
Đầu ra giao tiếp | HART / RS485 |
Nguồn cấp | Nguồn điện bên ngoài: + 24VDC ± 15%, gợn sóng ≤ ± 5 Nguồn điện bên trong: 2.0 ~ 3.0V |
Giao diện đường tín hiệu | Loại cơ bản, loại chống cháy nổ |
Lớp bảo vệ / chống cháy nổ | IP 67 / ExiaⅡCT4 hoặc ExdⅡBT6 |
