Thông tin chi tiết sản phẩm:
|
| Nguồn cấp: | 12 ~ 24VDC | Áp suất định mức: | 1.6MPa, 2.5MPa, 4.0MPa trở lên |
|---|---|---|---|
| cấp độ chính xác: | 1,0, 1,5 | Nhiệt độ môi trường: | -40 ~ 350 ℃ |
| Tổn thất áp suất: | Hệ số kháng cd≤2.4 | Tín hiệu đầu ra: | Xung điện áp mức thấp ≤ 1V mức cao ≥ 6V, tín hiệu dòng tiêu chuẩn 4 ~ 20mA |
| Lớp chống cháy nổ: | Exia II CT6 (tùy chọn) | ||
| Điểm nổi bật: | Lưu lượng kế xoáy 20mA,Lưu lượng kế xoáy áp suất,Máy phát mức chất lỏng xoáy |
||

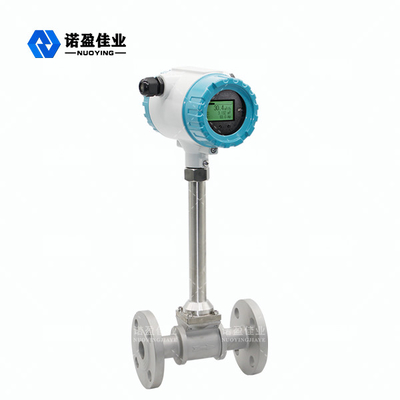

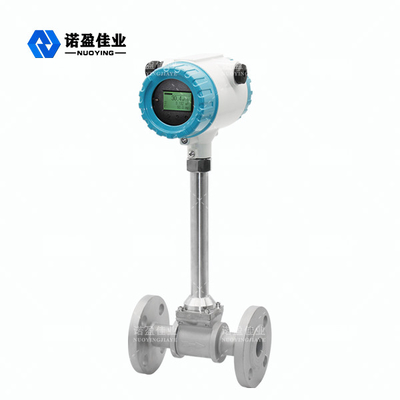

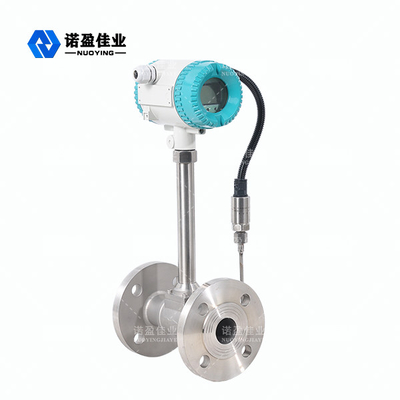

Độ chính xác đo cao Độ tin cậy cao Lưu lượng kế xoáy 20mA
Lưu lượng kế Vortex dựa trên nguyên lý nghiên cứu và sản xuất dòng xoáy Carmen, chủ yếu để đo lưu lượng chất lỏng đường ống công nghiệp, chẳng hạn như khí, chất lỏng, hơi nước và các phương tiện khác.Đặc điểm của nó là tổn thất áp suất nhỏ, phạm vi lớn, độ chính xác cao, trong việc đo lưu lượng thể tích của điều kiện làm việc hầu như không phụ thuộc vào mật độ chất lỏng, áp suất, nhiệt độ, độ nhớt và các thông số khác.Không có bộ phận cơ khí chuyển động, do đó độ tin cậy cao và bảo trì thấp.Các thông số của thiết bị có thể ổn định theo thời gian.Đồng hồ đo lưu lượng xoáy sử dụng cảm biến ứng suất áp điện, có độ tin cậy cao và có thể hoạt động trong phạm vi nhiệt độ hoạt động -20 ℃ ～ + 250 ℃.Nó có tín hiệu tiêu chuẩn tương tự và đầu ra tín hiệu xung kỹ thuật số, vì vậy nó dễ dàng được sử dụng với hệ thống kỹ thuật số như máy tính, là một công cụ đo lường tiên tiến và lý tưởng.
Nguyên lý làm việc của Vortex Flowmeter
Lưu lượng kế xoáy được thiết kế trong trường dòng chảy của bộ tạo xoáy, đầu dò phát hiện và mạch điện tử tương ứng và các thành phần khác.Khi chất lỏng chảy qua bộ tạo xoáy, nó tạo thành hai hàng xoáy xen kẽ ở hai bên, dòng xoáy này được gọi là phố xoáy Carmen.Strohal, dựa trên lý thuyết về đường xoáy Carmen, đề xuất rằng tần số của đường xoáy Carmen tỷ lệ với vận tốc dòng chất lỏng, và đưa ra mối quan hệ giữa tần số và vận tốc dòng chảy: f = St × V / d
f: tần số xoáy (Hz)
v: vận tốc dòng chảy trung bình ở cả hai phía của bộ tạo xoáy (m / s)
St: Hệ số Strohal (hằng số)
Các xoáy xoay chiều này tạo thành một chuỗi áp suất âm xen kẽ, tác động lên đầu dò phát hiện và tạo ra một loạt tín hiệu điện xoay chiều, được chuyển đổi, định hình và khuếch đại bởi bộ tiền khuếch đại, sau đó xuất ra tín hiệu tần số xung hoặc tín hiệu chuẩn tỷ lệ với đồng bộ hóa xoáy.
Thông số kỹ thuật lưu lượng xoáy
| Nguồn cấp | 12 ~ 24VDC |
| Áp suất định mức | 1.6MPa, 2.5MPa, 4.0MPa trở lên |
| Độ chính xác | 1,0, 1,5 |
| Nhiệt độ môi trường | -40 ~ 350 ℃ |
| Tổn thất áp suất | Hệ số kháng cd≤2.4 |
| Tín hiệu đầu ra | Xung điện áp mức thấp ≤ 1V mức cao ≥ 6V, tín hiệu dòng tiêu chuẩn 4 ~ 20mA |
| Lớp chống cháy nổ | Exia II CT6 (tùy chọn) |
Tính năng thiết kế lưu lượng kế Vortex
1. Dễ dàng cài đặt cấu trúc đơn giản, không có bộ phận mài mòn chuyển động.
2. Độ chính xác đo lường cao, độ tin cậy cao, không cần gỡ lỗi tại chỗ.
3. Có thể truyền tín hiệu luồng từ một khoảng cách xa, và có thể được nối mạng với máy tính để thực hiện quản lý tập trung.
4. Bo mạch khuếch đại áp dụng thiết kế độc đáo và phổ biến cho khí và chất lỏng.
5. Có tín hiệu tiêu chuẩn tương tự và tín hiệu xung kỹ thuật số đầu ra, có thể dễ dàng sử dụng với các hệ thống kỹ thuật số như máy tính.
6. Các dụng cụ chống cháy nổ có thể được sử dụng ở những nơi chống cháy nổ tương ứng.
7. Thiết kế và sản xuất tùy chỉnh theo yêu cầu của khách hàng.
