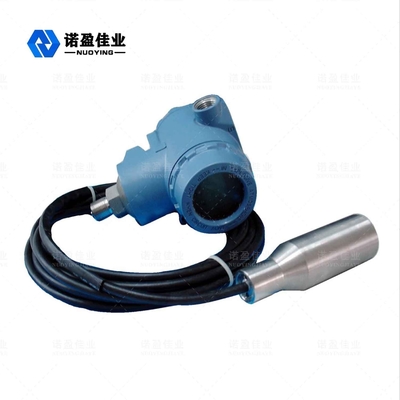

Bộ truyền mức chất lỏng mặt bích ren 20mA Độ chính xác cao

Máy phát mức chất lỏng 20mA độ ổn định tốt và độ chính xác cao

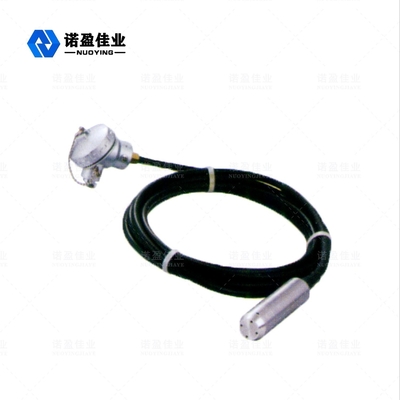

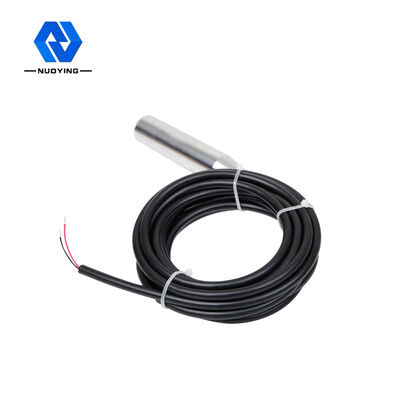

Máy đo mức chất lỏng dòng NH93420 là một thiết kế hoàn toàn bằng thép không gỉ, thiết bị đo mức chất lỏng dạng rắn áp suất chìm hoàn toàn kín.Sản phẩm này sử dụng cảm biến áp suất điện áp có độ ổn định cao và độ tin cậy cao của các thương hiệu nước ngoài nổi tiếng, cũng như các mạch xử lý máy phát thông minh có độ chính xác cao.Nó áp dụng công nghệ bù nhiệt độ kỹ thuật số chính xác và công nghệ hiệu chỉnh phi tuyến để Tín hiệu bit được chuyển đổi thành đầu ra tín hiệu điện tiêu chuẩn.Cáp chống thấm được bọc kín với vỏ, trong cáp có ống thông hơi, có thể sử dụng trong môi trường chất lỏng trong thời gian dài.Cấu trúc tích hợp và đầu ra tín hiệu được tiêu chuẩn hóa mang lại sự thuận tiện cho việc sử dụng tại chỗ và điều khiển tự động.Sản phẩm hoạt động theo hệ thống hai dây, với kích thước nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt và sử dụng thuận tiện.Nó phù hợp để đo và kiểm soát mức chất lỏng trong các lĩnh vực dầu khí, hóa chất, nhà máy điện, cấp nước đô thị và thăm dò nhiệt độ nước.

Nguyên lý làm việc của máy phát mức chất lỏng

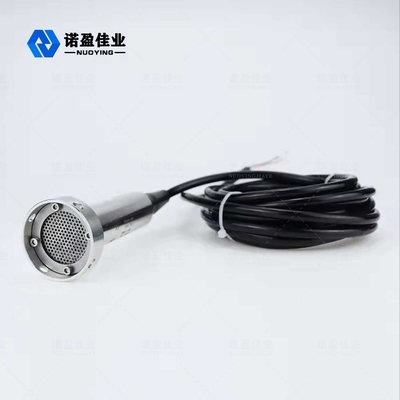

Bộ truyền mức bao gồm một cáp dẫn khí đặc biệt với một ống mao dẫn gắn sẵn, một đầu nối chịu áp lực và một đầu dò.Cấu tạo đầu dò của máy đo mực chìm là một thùng thép không gỉ có màng ngăn ở đáy và được bao phủ bởi một vỏ nhựa đục lỗ.Phép đo mức chất lỏng thực chất là sự chênh lệch giữa áp suất tĩnh của chất lỏng trên đầu dò và áp suất khí quyển thực tế, sau đó chênh lệch áp suất được chuyển đổi thành tín hiệu đầu ra 4 ~ 20mA bằng cảm biến gốm (gắn với màng thép không gỉ) và linh kiện điện tử.

Khi đưa máy đo mức chất lỏng áp suất tĩnh vào một độ sâu nhất định trong chất lỏng cần đo thì công thức áp suất trên bề mặt chất lỏng của cảm biến là: PA = p * g h + Pa Công thức mức chất lỏng ta được: h = PA -Po / p * g

Đồng thời, áp suất của chất lỏng được đưa vào buồng áp suất dương của cảm biến thông qua thép không gỉ dẫn khí, sau đó áp suất khí quyển trên bề mặt chất lỏng được kết nối với buồng áp suất âm của cảm biến để bù đắp Po ở mặt sau của cảm biến, để áp suất mà cảm biến đo được là: PA-Po = p * gh

Nếu mật độ chất lỏng là đồng nhất, chênh lệch áp suất tĩnh tỷ lệ với chiều cao mực chất lỏng.

Các thông số kỹ thuật của máy phát mức chất lỏng

Tính năng thiết kế máy phát mức chất lỏng

1. Độ ổn định tốt và độ chính xác cao.

2. Cấu trúc là tinh tế, nó có thể được đưa trực tiếp vào môi trường đo lường để đo mức chất lỏng, và nó rất thuận tiện để cài đặt và sử dụng.

3. Kết cấu vững chắc, không có bộ phận chuyển động, độ tin cậy cao và tuổi thọ lâu dài.Phép đo có độ chính xác cao có thể được thực hiện từ nước, dầu đến bột nhão với độ nhớt cao và không bị ảnh hưởng bởi đặc tính tạo bọt, lắng đọng và điện của môi trường đo.

4. Phạm vi bù nhiệt độ rộng.

5. Với nguồn điện bảo vệ ngược cực và bảo vệ hạn chế dòng quá tải, chống sét, chống nhiễu tần số vô tuyến điện.

Lĩnh vực ứng dụng máy phát mức chất lỏng

Máy đo mức đầu vào thủy tĩnh (máy đo mức đầu vào) phù hợp để đo mức của các phương tiện khác nhau trong các hệ thống và ngành công nghiệp như hóa dầu, luyện kim, điện lực, dược phẩm, cấp thoát nước và bảo vệ môi trường.Đồng thời, máy đo mực nước tĩnh còn được sử dụng rộng rãi trong cấp thoát nước đô thị, xử lý nước thải, nước ngầm, đập hồ chứa, sông ngòi, đại dương và các lĩnh vực quan trắc mực nước khác.
