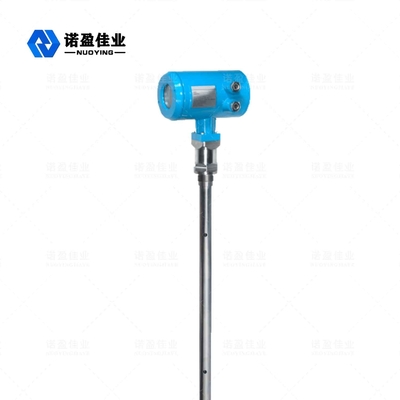

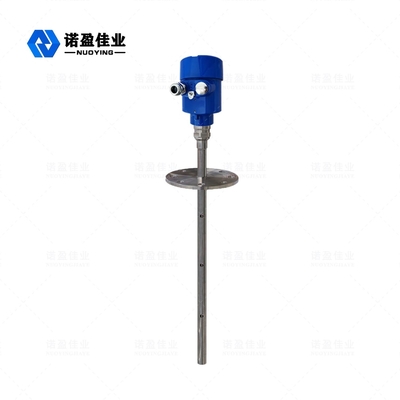

Máy phát mức radar sóng dẫn hướng bằng chất lỏng 6m NYRD704 Không gây hại

Không gây hại cho cơ thể con người Máy phát mức sóng dẫn đường bằng chất lỏng 6m NYRD704

Nguyên lý làm việc của máy phát mức radar NYRD704

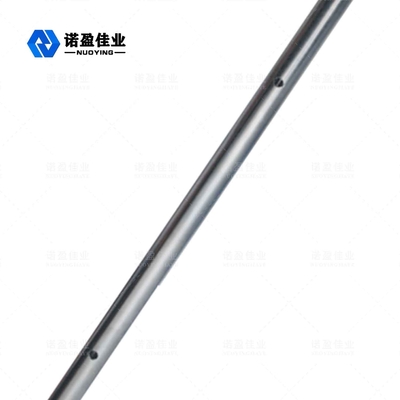

Radar sóng có hướng dẫn phát ra các xung vi ba tần số cao truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép).Khi gặp môi trường đo, một phần năng lượng xung bị phản xạ trở lại do hằng số điện môi thay đổi đột ngột gây ra hiện tượng phản xạ.Khoảng thời gian giữa xung phát ra và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.

Đầu vào:

Radar sóng có hướng dẫn là một công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar truyền đi với tốc độ ánh sáng và thời gian di chuyển có thể được chuyển đổi thành tín hiệu mức bằng thiết bị điện tử.Đầu dò phát ra xung tần số cao và truyền nó dọc theo dây cáp hoặc đầu dò thanh.Khi xung chạm vào bề mặt vật liệu, nó sẽ được phản xạ trở lại và được bộ thu nhận trong thiết bị, chuyển đổi tín hiệu khoảng cách thành tín hiệu mức.

Tín hiệu phản xạ được truyền dọc theo cáp hoặc đầu dò que tới mạch điện tử của thiết bị.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng do xung vi sóng tạo ra trên bề mặt vật liệu.

Việc xác định chính xác tín hiệu dội âm được thực hiện bởi phần mềm xung.Khoảng cách D đến bề mặt vật liệu tỷ lệ với thời gian xung T:

D = C × T / 2 (C là tốc độ ánh sáng).

Vì đã biết khoảng cách E từ thùng rỗng nên mức nguyên liệu L là:

L = E - D

Đầu ra:

Nó được thiết lập bằng cách nhập chiều cao thùng rỗng E (= điểm 0), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng.Các thông số ứng dụng tự động điều chỉnh thiết bị với môi trường đo và tương ứng với đầu ra 4-20mA.

Tính năng thiết kế máy phát mức radar NYRD704

1. Máy đo mức radar thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng phát hiện tiếng vọng độc đáo.Tiếp xúc đo, độ chính xác đo cao, đo chính xác hơn.Trong khi đó, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi nhiệt độ bên ngoài như nhiệt độ trung bình và độ bám dính.

2. Một loạt các phương pháp kết nối quy trình và các loại phần tử phát hiện làm cho máy đo mức radar sóng dẫn đường dòng 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như môi trường nhiệt độ cao, áp suất cao, hằng số điện môi thấp.

3. áp dụng chế độ làm việc xung, sản phẩm phát ra năng lượng cực thấp và có thể được lắp đặt trong các vật chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.

Các thông số kỹ thuật của máy phát mức radar NYRD704

Lưu ý: Theo yêu cầu cụ thể của người dùng có thể được tùy chỉnh sản phẩm thiết kế.
