Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo mức chất lỏng | Dải đo: | 50 ~ 5000mm |
---|---|---|---|
Nguồn cấp: | 24VDC (15-35V) | Nhiệt độ quy trình: | -40 ~ + 130 ℃ |
Áp suất quy trình: | -0.1 ~ 2.0MPa | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... |
Kết nối quá trình: | mặt bích, giá đỡ (tùy chọn) | Hiển thị trạng thái: | LCD (tùy chọn) |
Điểm nổi bật: | Máy đo mức độ nổi từ tính,Máy đo mức độ nổi chất lỏng 20mA,Máy phát mức độ từ tính thăm dò |

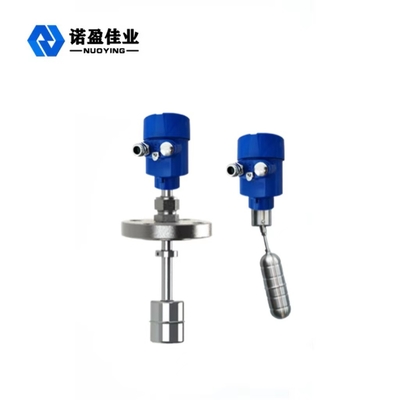

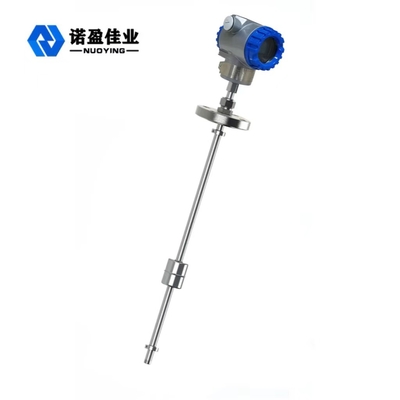

Các dạng đầu dò khác nhau Máy đo mức độ nổi từ tính NYCFQ 20mA
Đồng hồ đo mức phao từ sử dụng phao từ hình vòng tròn để tăng hoặc giảm theo mực chất lỏng, do đó công tắc sậy trong que đo ưu thế của máy phát sẽ được hấp thụ và mực chất lỏng sẽ được chuyển thành hydroxylamine đầu ra điện dương tương ứng. tín hiệu, và sau đó tín hiệu điện dương sẽ được chuyển đổi thành đầu ra tín hiệu chuẩn 4 ~ 20mA hai dây bằng cách thêm một mô-đun mạch truyền tích hợp trong hộp nối và đồng hồ đo mức phao từ cũng cung cấp màn hình kỹ thuật số LED tại chỗ để đo mực chất lỏng.loạt sản phẩm là loại tiêu chuẩn, loại chống ăn mòn và loại chống cháy nổ.
Nguyên lý làm việc của đồng hồ đo mức độ nổi từ tính NYCFQ
Đồng hồ đo mức phao từ hoạt động dựa trên nguyên lý nổi và ghép từ, với một bộ ống sậy và điện trở chính xác bên trong ống dò, khi phao từ di chuyển lên xuống dọc theo ống dò cùng với sự thay đổi của mực chất lỏng. ống khô nằm ở mức chất lỏng trong ống phát hiện được bật lần lượt để giá trị dương điện đầu ra của ống phát hiện thay đổi, và mô-đun mạch chuyển đổi trong hộp nối chuyển đổi giá trị điện trở thành đầu ra dòng 4 ~ 20mA.
Tính năng thiết kế đồng hồ đo mức độ nổi từ tính NYCFQ
1. Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
2. Màn hình hiển thị mực nước màu đỏ trực quan, bắt mắt và dễ đọc.
3. Có thể lựa chọn nhiều hình thức cài đặt và hình thức kết nối khác nhau.
4. Phạm vi đo lớn, không có vùng mù trong toàn bộ quá trình đo.
5. Đo liên tục các chất lỏng khác nhau cũng như nhiệt độ cao, áp suất cao, ăn mòn và dễ cháy và nổ ở mức độ trung bình.
6. Màn hình được cách ly hoàn toàn với môi trường đo, an toàn và đáng tin cậy.
7. Đối với áp suất và nhiệt độ đặc biệt có thể được thiết kế chuyên nghiệp.
Các thông số kỹ thuật của đồng hồ đo mức độ phao từ tính NYCFQ
Ứng dụng tiêu biểu | Đo mức chất lỏng |
Dải đo | 50 ~ 5000mm |
Đo độ chính xác | ± 1% FS |
Nguồn cấp | 24VDC (15-35V) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 130 ℃ |
Quy trình áp lực | -0.1 ~ 2.0MPa |
Mật độ trung bình | 500 ~ 2000kg / m³ |
Mật độ trung bình | ≤0,8Pa.s;3 giờ chiều |
Kết nối quá trình | mặt bích, giá đỡ (tùy chọn) |
Hiển thị trạng thái | LCD (tùy chọn) |
Mức độ bảo vệ | IP65 |
Lớp chống cháy nổ | Exia II CT6 |
Trường ứng dụng đồng hồ đo mức độ nổi từ tính NYCFQ
Đồng hồ đo mức phao từ phù hợp để hiển thị mức chất lỏng trên các thùng chứa hóa chất, xăng dầu và các thiết bị công nghiệp khác.Hiện nay, nó đã được sử dụng rộng rãi trong đo lường và kiểm soát mức chất lỏng trong dầu khí, hóa chất, luyện kim, điện, thực phẩm, dược phẩm, sản xuất giấy và các ngành công nghiệp khác.
