Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | chất lỏng, khí, hơi nước | Phạm vi đo lường: | URL giới hạn trên (0,006-40) |
|---|---|---|---|
| Nguồn cấp: | 24VDC (± 30%) | Làm đầy chất lỏng: | Dầu silicon, dầu trơ (tùy chọn) |
| Nhiệt độ môi trường: | -40 ~ + 85 ℃ | Nhiệt độ quy trình: | -25 ~ + 125 ℃ (> + 125 ℃ có thể được tùy chỉnh) |
| Kết nối quá trình: | Mặt bích (tùy chọn) | Hiệu ứng rung: | <± 1% phạm vi tối đa (10 ～ 60Hz, S = 0,07mm; 60 ～ 150Hz, g = 9,8m / s2, theo bất kỳ hướng nào) |
| Điểm nổi bật: | Máy phát cảm biến áp suất có thể điều chỉnh,Máy phát áp suất khí 24VDC,Máy phát áp suất hơi IP67 |
||

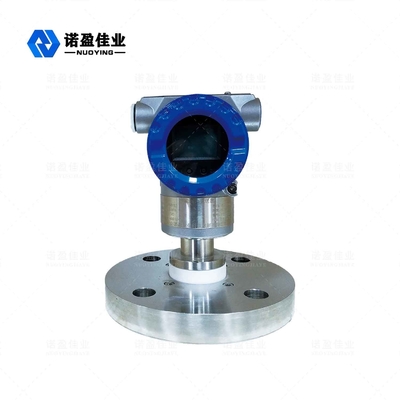

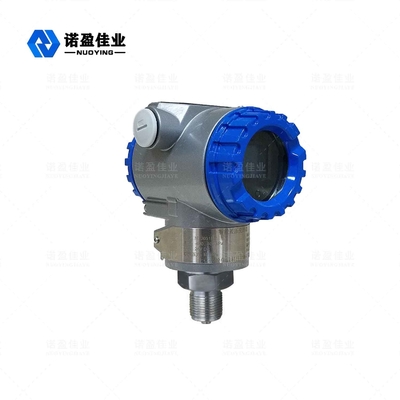

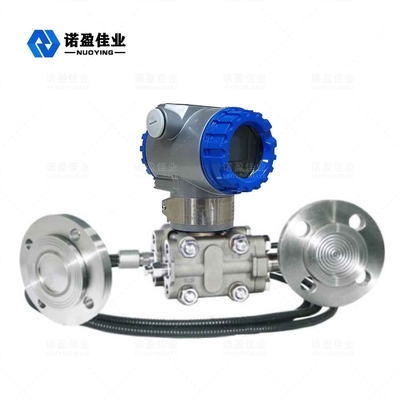

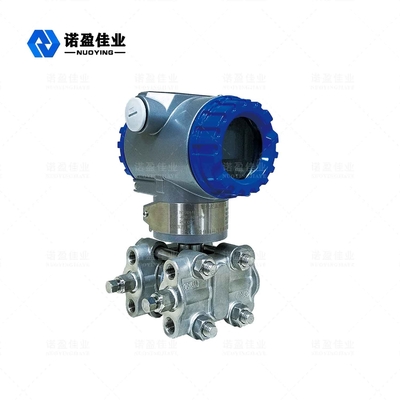

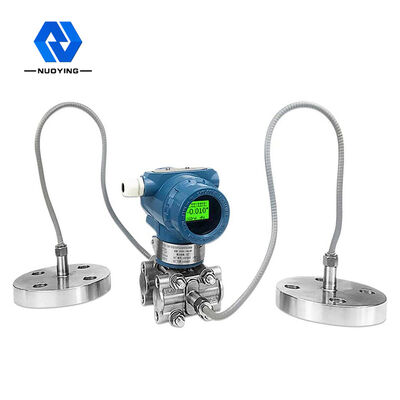

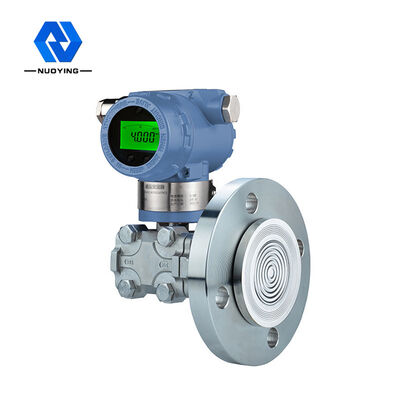

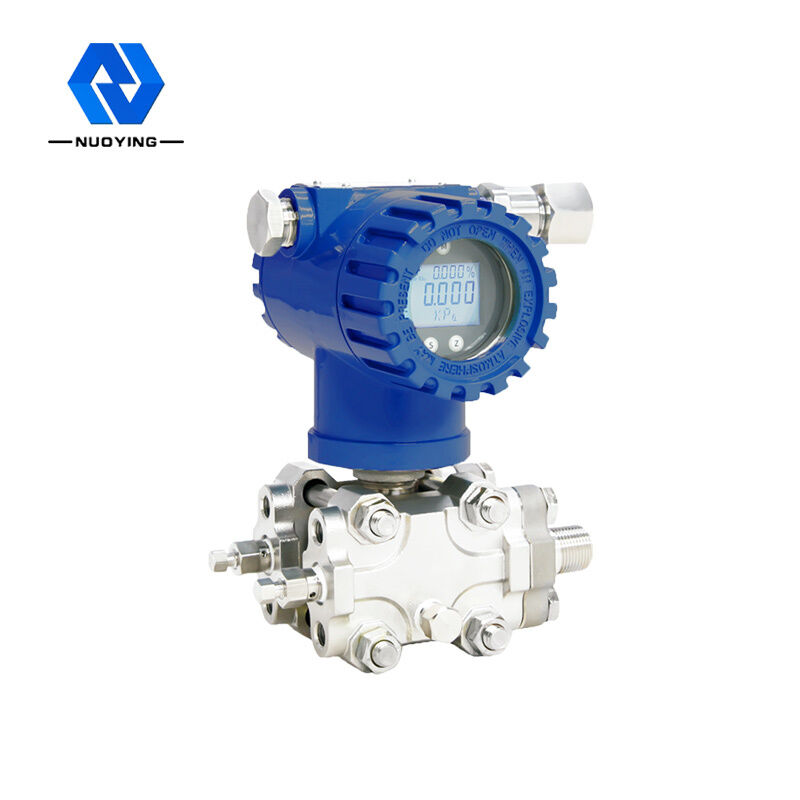

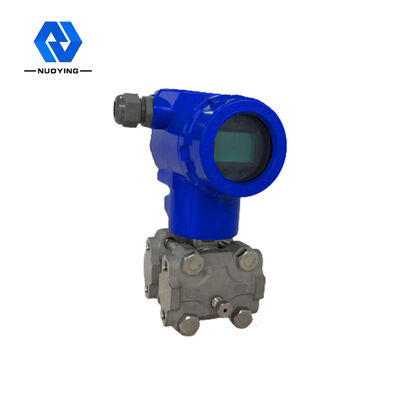

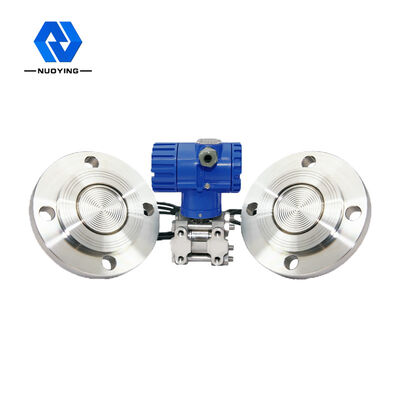

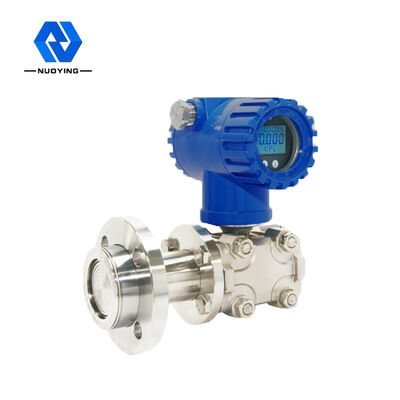

Bộ phát cảm biến áp suất 24VDC IP67 NY3051 có thể điều chỉnh 0,1 ~ 16 giây
Máy phát áp suất / áp suất chênh lệch thông minh dòng NP3051 là một thiết bị trường thông minh tuân theo giao thức HART.Sử dụng màng chắn nhập khẩu ban đầu trong thiết kế của bộ vi xử lý ngoại vi và mạch giao tiếp HART, bạn có thể lưu trữ bất kỳ giao thức truyền thông HART hỗ trợ nào của phần mềm máy tính phía trên hoặc giao thức truyền thông HART phù hợp với 268, 275 và thiết bị vận hành bằng tay khác cho hai giao tiếp -way, và với màn hình LCD kỹ thuật số thông minh 5 chữ số, bạn có thể hiển thị giá trị chênh lệch áp suất / áp suất, giá trị dòng điện đầu ra và giá trị phần trăm đầu ra, gỡ lỗi rất thuận tiện, để đạt được các chức năng kỹ thuật số và thông minh của Máy phát, và tương thích với tín hiệu đầu ra tương tự 4 ~ 20mA truyền thống, để không thay đổi hệ thống điều khiển để đạt được và đồng hồ đo tương tự có thể hoán đổi cho nhau.
Nguyên lý làm việc của máy phát cảm biến áp suất NY3051
Máy phát áp suất / áp suất chênh lệch thông minh dòng NP3051 có một cụm cảm biến điện dung thay đổi được gọi là "δ"Xem hình bên dưới, áp suất quá trình được truyền qua buồng" δ "ở cả hai bên của màng ngăn cách ly, làm đầy chất lỏng đến buồng" δ "đến màng ngăn trung tâm. Màng chắn trung tâm là một phần tử đàn hồi căng, tạo ra độ dịch chuyển biến dạng tương ứng đối với sự chênh lệch áp suất giữa hai mặt tác dụng lên nó và độ dịch chuyển này được biến đổi thành điện dung vi sai được hình thành trên bản cực của tụ điện. Điện dung vi sai được chuyển đổi thành tín hiệu đầu ra tiêu chuẩn bởi một mạch điện tử.
Tính năng thiết kế máy phát cảm biến áp suất NY3051
1. Độ chính xác cao và độ ổn định tốt.
2. Với chức năng tự chẩn đoán liên tục, bù tuyến tính và tinh chỉnh kỹ thuật số.
3. Có thể thực hiện điều chỉnh cục bộ vị trí và phạm vi không, và điều chỉnh từ xa cũng có thể được thực hiện bằng bộ điều khiển tay từ xa hoặc máy tính.
4. Đầu ra tuyến tính hoặc căn bậc hai có thể được lựa chọn tùy theo các ứng dụng khác nhau.
5. Thời gian giảm chấn có thể được thiết lập để thay đổi trong khoảng 0,1 ~ 16 giây.
6. Có thể thực hiện chuyển đổi đơn vị giá trị áp suất giữa KPa, Pa, InH20 bar, v.v.
7. Có thể cài đặt các chế độ hỏng hóc và an toàn bằng cách bật / tắt công tắc an toàn / hỏng hóc.
8. Với chế độ đơn điểm, đa điểm và chế độ chụp liên tục.
9. Với chức năng bảo vệ khi mất điện, nó có thể tự động lưu dữ liệu làm việc khi mất điện.
10. Linh kiện chắc chắn, bảng mạch in cắm vào Nhỏ, nhẹ, chắc chắn và có khả năng chống va đập.
11. Đặc tính bảo vệ quá tải một chiều tốt.
Thông số kỹ thuật máy phát cảm biến áp suất NY3051
| Ứng dụng tiêu biểu | chất lỏng, khí, hơi nước |
| Phạm vi đo lường | URL giới hạn trên (0,006-40) |
| Nguồn cấp | 24VDC (± 30%) |
| Nhiệt độ môi trường | -40 ~ + 85 ℃ |
| Nhiệt độ quy trình | -25 ~ + 125 ℃ (> + 125 ℃ có thể được tùy chỉnh) |
| Sức mạnh tác động | <0,005% / v |
| Làm đầy chất lỏng | Dầu silicon, dầu trơ (tùy chọn) |
| Hiệu ứng rung | <± 1% phạm vi tối đa (10 ～ 60Hz, S = 0,07mm; 60 ～ 150Hz, g = 9,8m / s2, theo bất kỳ hướng nào) |
| Mức độ chính xác | 0,1 lớp, 0,2 lớp |
| Kết nối quá trình | mặt bích (tùy chọn) |
| Mức độ bảo vệ | IP65 (tùy chọn) |
| Lớp chống cháy nổ | Exia II CT6, Exd II BT5 (tùy chọn) |
Lĩnh vực ứng dụng máy phát cảm biến áp suất NY3051
Máy phát áp suất / áp suất chênh lệch thông minh dòng NP3051 thích hợp để đo mức chất lỏng của môi chất bồn chứa trong các ngành công nghiệp như xăng dầu khô, công nghiệp hóa chất, điện lực, công nghiệp nhẹ và y tế.
