Thông tin chi tiết sản phẩm:
|
| Số sản phẩm: | NYLD-WL | Độ ẩm tương đối: | 5% ~ 90% |
|---|---|---|---|
| Nhiệt độ trung bình: | -20 ~ + 120 ° C | Nhiệt độ môi trường xung quanh: | -20 ~ + 60 ° C |
| Áp suất không khí: | 86kPa ~ 106kPa | đầu ra tín hiệu: | Tín hiệu 4 ~ 20mA |
| Xếp hạng Bảo vệ / Chống cháy nổ: | IP67 / ExiaIIBT5, ExdIIBT6 (xem chứng chỉ để biết chi tiết) | Đầu ra giao tiếp: | Giao tiếp RS485, giao thức HART, v.v. |
| Điểm nổi bật: | Đồng hồ đo lưu lượng tuabin điều khiển thông minh,Đồng hồ đo lưu lượng tuabin điện từ,Đồng hồ đo lưu lượng nước điện từ tuabin |
||

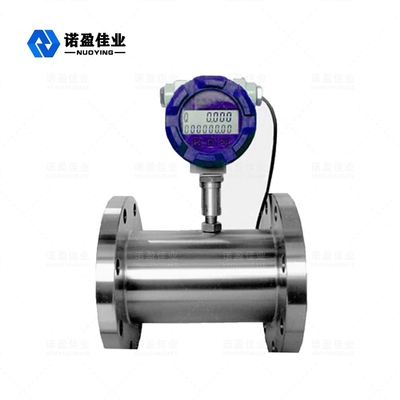

Đồng hồ đo lưu lượng tuabin điều khiển thông minh Cấu trúc đơn giản Độ chính xác cao
Nguyên lý làm việc của đồng hồ đo lưu lượng tuabin
Khi chất lỏng đo được chảy qua cảm biến, dưới tác dụng của chất lỏng, bánh công tác buộc phải quay, và tốc độ quay của nó tỷ lệ với vận tốc dòng chảy trung bình của đường ống và chuyển động quay của bánh công tác thay đổi định kỳ giá trị từ trở của bộ chuyển đổi từ trường.Từ thông trong cuộn dây phát hiện thay đổi theo chu kỳ, tạo ra điện thế cảm ứng tuần hoàn, nghĩa là, tín hiệu xung điện, được khuếch đại bởi bộ khuếch đại và gửi đến thiết bị hiển thị để hiển thị.
Tính năng thiết kế đồng hồ đo lưu lượng tuabin
◎ Thích hợp đo áp suất cao, không cần khoét lỗ trên thân đồng hồ, dễ chế tạo đồng hồ đo áp suất cao;
◎ Có nhiều loại cảm biến đặc biệt, có thể được thiết kế thành nhiều loại cảm biến đặc biệt khác nhau tùy theo nhu cầu đặc biệt của người sử dụng, chẳng hạn như loại nhiệt độ thấp, loại hai chiều, loại lỗ xuống, loại đặc biệt để trộn cát, v.v.;
◎ Nó có thể được chế tạo thành loại phích cắm, thích hợp cho phép đo cỡ lớn, với tổn thất áp suất nhỏ, giá thành rẻ, lưu lượng và chiết xuất liên tục, lắp đặt và bảo trì thuận tiện.
Thông số kỹ thuật của đồng hồ đo lưu lượng tuabin
| Vật liệu cảm biến | Thép không gỉ 304, thép không gỉ 316 (L), v.v. | |
| Nhiệt độ môi trường xung quanh | -20 ~ + 60 ° C | |
| Nhiệt độ trung bình | -20 ~ + 120 ° C | |
| Độ ẩm tương đối | 5% ~ 90% | |
| Áp suất không khí | 86Kpa ~ 106Kpa | |
| Đầu ra tín hiệu | Tín hiệu xung, tín hiệu 4 ~ 20mA | |
| Đầu ra giao tiếp | Giao tiếp RS485, giao thức HART, v.v. | |
| Nguồn cấp | A. Nguồn điện bên ngoài: + 24VDC ± 15%, gợn sóng≤ ± 5 | B. Nguồn điện bên trong: 1 bộ pin lithium 3.0V10AH |
| Xếp hạng Bảo vệ / Chống cháy nổ | IP67 / ExiaIIBT5, ExdIIBT6 (xem chứng chỉ để biết chi tiết) | |
