Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Không trộn lẫn chất lỏng, bụi | Chất liệu ăng ten: | Loại cực, PTFE, 304 (tùy chọn) |
---|---|---|---|
Dải đo: | 6m | Nhiệt độ trung bình: | -40 ~ + 130 ℃, -40 ~ + 250 ℃ |
Kết nối quá trình: | Chủ đề, Mặt bích (tùy chọn) | Đo độ chính xác: | 0,05% -0,1% FS |
Áp suất quy trình: | -0.1 ~ 4.0MPa | ||
Điểm nổi bật: | Máy phát mức radar có hướng dẫn IP67,Máy phát mức radar có hướng dẫn bằng chất lỏng,Máy phát mức radar loại 6m |

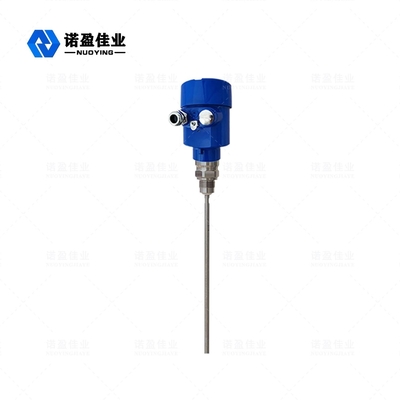

Máy phát mức radar có hướng dẫn IP67 Không trộn lẫn chất lỏng, bụi NYRD702
Nguyên lý làm việc của máy phát mức radar có hướng dẫn NYRD702
Xung vi ba tần số cao được gửi bởi radar sóng dẫn hướng lan truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép).Khi gặp môi trường đo, nó gây ra hiện tượng phản xạ do hằng số điện môi thay đổi đột ngột, và một phần năng lượng xung bị phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách từ môi trường đo.
Đầu vào:
Tín hiệu phản xạ được truyền đến mạch điện tử của thiết bị dọc theo dây cáp hoặc đầu dò que.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng tạo ra bởi xung vi sóng trên bề mặt vật liệu.Việc nhận dạng tín hiệu tiếng vọng chính xác được hoàn thành bằng phần mềm xung.
Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển xung T:
D = C × T / 2 (C là tốc độ ánh sáng).
Vì đã biết khoảng cách E của thùng rỗng nên mức nguyên liệu L là:
L = ED
Đầu ra:
Nó được thiết lập bằng cách nhập chiều cao thùng rỗng E (= điểm 0), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4-20mA.
Tính năng thiết kế máy phát mức radar có hướng dẫn NYRD702
1.Máy đo mức radar thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng phát hiện tiếng vang độc đáo.Tiếp xúc đo, độ chính xác đo cao, đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi nhiệt độ bên ngoài như nhiệt độ trung bình và độ bám dính.
2. Một loạt các chế độ kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
3.Với chế độ làm việc xung, sản phẩm có công suất phát cực thấp và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.
Các thông số kỹ thuật của máy phát mức radar có hướng dẫn NYRD702
Ứng dụng tiêu biểu | Không trộn lẫn chất lỏng, bụi |
Chất liệu ăng ten | Loại cực, PTFE, 304 (tùy chọn) |
Dải đo | 6m |
Đo độ chính xác | 0,05% -0,1% FS |
Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
Nhiệt độ trung bình | -40 ~ + 130 ℃, -40 ~ + 250 ℃ |
Quy trình áp lực | -0.1 ~ 4.0MPa |
Kết nối quá trình | Chủ đề, mặt bích (tùy chọn) |
Mức độ bảo vệ | IP67 |
Lớp chống cháy nổ | Exia II CT6 (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
Trường ứng dụng máy phát mức radar có hướng dẫn NYRD702
1. Nhà máy điện: Bể chứa, máy bơm silo, máy múc hơi, kho chứa tro, bể chứa dầu, v.v.
2.Trên sân: Bể chứa dầu thô, bể chứa dầu tinh luyện, bể lắng, bể chứa nước thải, v.v.
3.Hóa chất: Tháp chưng cất dầu thô, silo nguyên liệu, silo trung gian, bể phản ứng, bể amoniac, v.v.
4. luyện kim: silo nguyên liệu, silo nguyên liệu phụ, thùng đệm tế bào điện phân, v.v.
5. Dược phẩm: Bể chứa dược phẩm Trung Quốc, thiết bị phân tách, bể lên men, v.v.
6. Giấy: Silo nguyên liệu, tháp lưu trữ, trống sấy, silo chứa nguyên liệu hóa chất, v.v.
7.Khác: Khai thác đá, bảo vệ môi trường, đóng tàu và các ngành công nghiệp khác.
