Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng ăn mòn | Chất liệu ăng ten: | PTFE (tùy chọn) |
---|---|---|---|
Dải đo: | 20m | Nguồn cấp: | 24VDC (Hai dòng, bốn dòng) |
Nhiệt độ trung bình: | -40 ~ + 150 ℃ | Áp suất quy trình: | -0.1 ~ 2.0MPa |
Kết nối quá trình: | Mặt bích, mặt bích có mặt bích (tùy chọn) | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... |
Điểm nổi bật: | Máy phát mức radar loại cực,Máy phát mức chất lỏng 6GHz,Bộ chuyển mức radar lỏng |

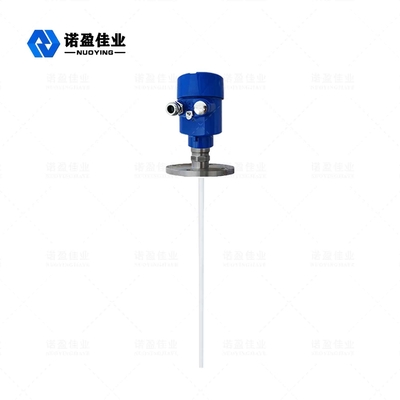

Giảm giá Máy phát mức radar 6GHz NYRD802 Chất lỏng
Nguyên lý làm việc của máy phát mức radar 6GHz NYRD802
Các xung vi ba cực ngắn với năng lượng rất thấp được truyền và nhận qua hệ thống ăng ten.Sóng radar di chuyển với tốc độ ánh sáng, thời gian chạy có thể được chuyển đổi thành tín hiệu mức thông qua các bộ phận điện tử.Một phương pháp kéo dài thời gian đặc biệt có thể đảm bảo phép đo ổn định và chính xác trong thời gian rất ngắn.
Ngay cả khi có tiếng vọng giả trong các điều kiện làm việc phức tạp, tiếng vọng của mức vật liệu có thể được phân tích chính xác bằng công nghệ vi xử lý và phần mềm gỡ lỗi mới nhất.
Đầu vào:
Ăng-ten nhận vi xung phản xạ và truyền đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng tạo ra bởi vi xung trên bề mặt vật liệu.Việc nhận dạng tín hiệu tiếng vọng chính xác được hoàn thành bằng phần mềm xung và độ chính xác có thể đạt đến mức milimet.
Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển xung T:
D = C × T / 2 (C là tốc độ ánh sáng)
Vì đã biết khoảng cách E của thùng rỗng nên mức nguyên liệu L là:
L = ED
Đầu ra:
Nó được thiết lập bằng cách nhập chiều cao thùng rỗng E (= điểm 0), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4-20mA.
Tính năng thiết kế máy phát mức radar 6GHz NYRD802
1.Máy đo mức radar thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng phát hiện tiếng vang độc đáo.Sản phẩm có thể được áp dụng cho các điều kiện làm việc phức tạp khác nhau.
2. Chức năng "học tiếng vang giả" cho phép thiết bị xác định chính xác tiếng vang thực trong nhiều điều kiện tiếng vang giả, để có được kết quả đo chính xác.
3. Các chế độ kết nối quy trình khác nhau và các loại thành phần phát hiện có thể được tùy chỉnh theo yêu cầu của khách hàng.
4.Với chế độ làm việc xung, sản phẩm có công suất phát xạ cực thấp và có thể được lắp đặt trong các vật chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.
Các thông số kỹ thuật của máy phát mức radar 6GHz NYRD802
Ứng dụng tiêu biểu | Chất lỏng ăn mòn |
Chất liệu ăng ten | PTFE (tùy chọn) |
Dải đo | 20m |
Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
Nhiệt độ trung bình | -40 ~ + 150 ℃ |
Quy trình áp lực | -0.1 ~ 2.0MPa |
Kết nối quá trình | Mặt bích, mặt bích có mặt bích (tùy chọn) |
Đo độ chính xác | 0,05% -0,1% FS |
Mức độ bảo vệ | IP67 |
Lớp chống cháy nổ | Exia II CT6 |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Máy phát mức radar 6GHz NYRD802Trường ứng dụng
1. Nhà máy điện: Bể chứa, máy bơm silo, máy múc hơi, kho chứa tro, bể chứa dầu, v.v.
2.Trên mỏ: Bể chứa dầu thô, bể chứa dầu tinh luyện, bể tách ba pha, bể lắng, bể chứa nước thải, bể chứa bùn khoan, v.v.
3.Hóa chất: Tháp chưng cất dầu thô, silo nguyên liệu, silo trung gian, bể phản ứng, bể amoniac, bể chứa nhựa đường, v.v.
4. luyện kim: silo nguyên liệu, silo nguyên liệu phụ, thùng đệm tế bào điện phân, v.v.
5. Tài nguyên nước: Kênh đào, hồ chứa, tưới tiêu đất nông nghiệp, quan trắc mực nước sông, cảnh báo lũ quét, lũ lụt đô thị, v.v.
6. Thực phẩm: Nhà máy nước trái cây, nhà máy sữa, bể chứa đường thô, bể chứa tương cà chua, bể chứa nhà máy bia, v.v.
7. Dược phẩm: Bể chứa dược phẩm Trung Quốc, thiết bị phân tách, bể lên men, v.v.
8. Xử lý nước: Bể chứa, bể chứa, bể xử lý nước, bể lắng, giếng sâu, mạng lưới nước sinh hoạt, v.v.
9. Giấy: Silo nguyên liệu, tháp lưu trữ, trống sấy, silo chứa nguyên liệu hóa chất, v.v.
10.Khác: Khai thác đá, mỏ than, bảo vệ môi trường, đóng tàu và các ngành công nghiệp khác.
