Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Dễ dàng kết tinh, ngưng tụ, chất lỏng ăn mòn mạnh, bột | Antenna materia: | Anten giọt nước, PTFE (tùy chọn) |
|---|---|---|---|
| Dải đo: | 40m | Nhiệt độ trung bình: | -40 ~ + 260 ℃ |
| Kết nối quá trình: | Mặt bích (tùy chọn) | Áp suất quy trình: | -0.1 ~ 2.0MPa |
| đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... | Giao diện điện: | M20 × 1,5, 1/2 NPT |
| Điểm nổi bật: | Máy phát mức chất lỏng 2.0MPa,Cảm biến mức radar loại giọt nước,Máy phát mức radar trong bồn chứa chất lỏng |
||

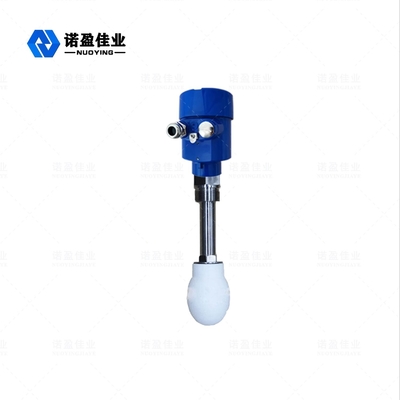

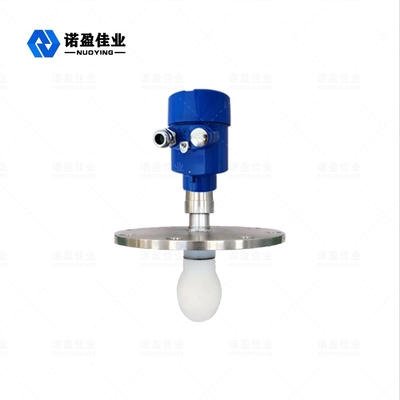

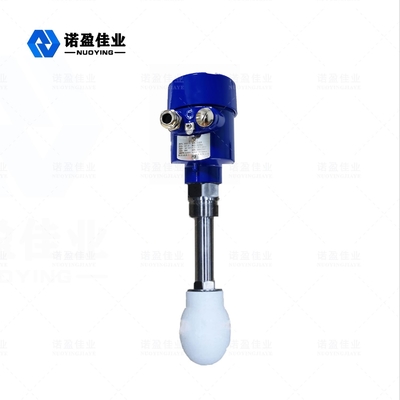

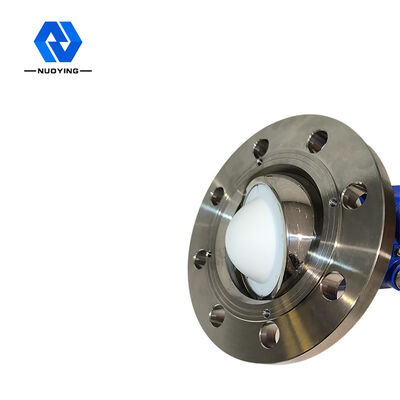

Máy phát mức Radar NYRD-SD loại giọt nước bán nóng 26GHz
Nguyên lý làm việc của máy phát mức radar NYRD-SD 26GHz
Máy đo mức radar cảm biến dòng NYRD80X là thiết bị đo mức radar tần số cao 26GHz với khoảng cách đo tối đa là 80m.Ăng-ten được tối ưu hóa hơn nữa và bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu tốc độ cao hơn, làm cho thiết bị có thể được sử dụng trong ấm đun nước phản ứng, thùng rắn và một số điều kiện đo phức tạp.Tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức vật thể (Do xung truyền đi rất nhanh nên thời gian để sóng điện từ tới mục tiêu và phản xạ trở lại máy thu là gần như tức thời).
Tiêu chuẩn đo lường: Bề mặt đáy xoắn ốc hoặc bề mặt bịt kín của mặt bích.
Tính năng thiết kế máy phát mức radar NYRD-SD 26GHz
Kích thước 1.Antenna nhỏ, dễ cài đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
2. bị ảnh hưởng nặng nề bởi ăn mòn và bọt;Không bị ảnh hưởng bởi sự thay đổi mật độ, nhiệt độ và áp suất môi trường.
3. Môi trường bụi bẩn ít ảnh hưởng đến hoạt động của máy đo mức tần số cao.
4.Bước sóng ngắn hơn, phản xạ tốt hơn cho các bề mặt rắn nghiêng.
5. góc chùm tia nhỏ và năng lượng tập trung.
6. Vùng mù đo nhỏ hơn và có thể đạt được kết quả tốt khi đo bể nhỏ.
7. Tỷ lệ tín hiệu trên nhiễu cao cho hiệu suất tốt hơn ngay cả trong các điều kiện dao động.
8. tần số cao, sự lựa chọn tốt nhất để đo môi trường chất rắn và hằng số điện môi thấp.
Thông số kỹ thuật thiết kế máy phát mức radar NYRD-SD 26GHz
| Ứng dụng tiêu biểu | Dễ dàng kết tinh, ngưng tụ, chất lỏng ăn mòn mạnh, bột |
| Chất liệu ăng ten | Anten giọt nước, PTFE (tùy chọn) |
| Dải đo | 70m |
| Đo độ chính xác | 0,05% -0,1% FS |
| Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
| Nhiệt độ trung bình | -40 ~ + 260 ℃ |
| Kết nối quá trình | mặt bích (tùy chọn) |
| Quy trình áp lực | -0.1 ~ 2.0MPa |
| Mức độ bảo vệ | IP67 |
| Lớp chống cháy nổ | Exia II CT6 |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
