Thông tin chi tiết sản phẩm:
|
| Sản phẩm mô hình: | NYRD703 | Loại ăng ten: | Loại cáp đôi |
|---|---|---|---|
| Chất liệu ăng ten: | 304.316 (tùy chọn) | Nhiệt độ quy trình: | -40 ~ 130 ℃ |
| Áp suất quy trình: | -0.1 ~ 4.0MPa | Kết nối thủ tục: | Mặt bích (tùy chọn) |
| Mức độ bảo vệ: | IP67 | Cấp chống cháy nổ: | Exia II CT6 Ga |
| Điểm nổi bật: | Cảm biến mức radar có hướng dẫn 1,8GHz,Máy đo mức độ radar có ăng ten cáp đôi |
||

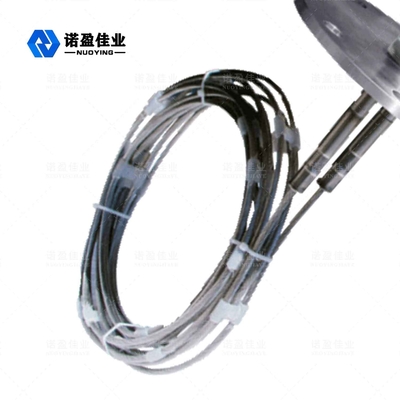

Ăng ten cáp đôi NYRD703 Đồng hồ đo mức sóng rađa có hướng dẫn 1.8GHz Vỏ màu xanh lam lớn
Nguyên lý làm việc của đồng hồ đo mức radar sóng có hướng dẫn 1.8GHz NYRD703
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn hướng lan truyền dọc theo thành phần phát hiện (cáp thép) và khi nó chạm vào môi trường đo, do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần năng lượng xung được phản ánh trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
NYRD703 Đồng hồ đo mức độ sóng có hướng dẫn 1.8GHz NYRD703 Thông số kỹ thuật
| Ứng dụng tiêu biểu |
Chất lỏng có hằng số điện môi thấp (như metanol, dầu hỏa, dung dịch polypropylene, naphtha, v.v.) |
| Truyền tần số | 1.8GHz |
| Sản phẩm mô hình | NYRD703 |
| Loại ăng ten |
Loại cáp đôi |
| Chất liệu ăng ten | 304.316(không bắt buộc) |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 6m |
| Đo độ chính xác | ± 1mm |
| Nguồn cấp | 24VDC, 220VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ 130 ℃ |
| Quy trình áp lực | -0.1 ~ 4.0MPa |
| Kết nối thủ tục | mặt bích (tùy chọn) |
| Mức độ bảo vệ | IP67 |
| Cấp chống cháy nổ | Exia II CT6 Ga |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng!
Đặc điểm thiết kế của đồng hồ đo mức radar sóng có hướng dẫn NYRD703 1.8GHz
1. Máy đo mức radar sóng dẫn đường áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao và đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
2. Một loạt các phương pháp kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức radar sóng dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi thấp.
3. Sử dụng chế độ làm việc xung, sản phẩm có công suất phát cực thấp, có thể được lắp đặt trong các vật chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.
